电力半导体器件散热器仿真优化

时间:2023-06-27 理论教育 版权反馈
【摘要】:文献[115]采用Icepak软件获得虚拟样机热仿真结果,和实际测量值较接近,最大误差为5.8%。文献[117]通过Icepak软件模拟纯电动汽车水冷电机控制器的热仿真和热分析。目前世界通用的有限元热分析软件有MARC ANSYS、FloTHERM和FLoEFD。

电力半导体器件散热器仿真优化

1.风冷半导体器件的模拟

风冷半导体器件一般置于机箱或机柜内,而对其模拟一般包括建模、输入条件包括风扇曲线等、热仿真分析及结果处理等。在进行模拟仿真的时候可按照以下步骤进行:建立模型→划分网格→检查气流→求解计算→检查结果。

文献[114]介绍一种航空电子设备,模块布置如图5-4所示,它具有功耗大、体积小的特点,通过FloTHERM软件进行仿真分析,综合考虑了设备的边界条件后,得出了各模块的温度值。通过实测值与仿真值的比较,除功率放大模块和电源模块以外,其他模块表面温度的实测值与仿真值的误差最大为6℃。仿真的误差属于可以接受的范围。

文献[115]采用Icepak软件获得虚拟样机热仿真结果(见图5-5),和实际测量值较接近,最大误差为5.8%。

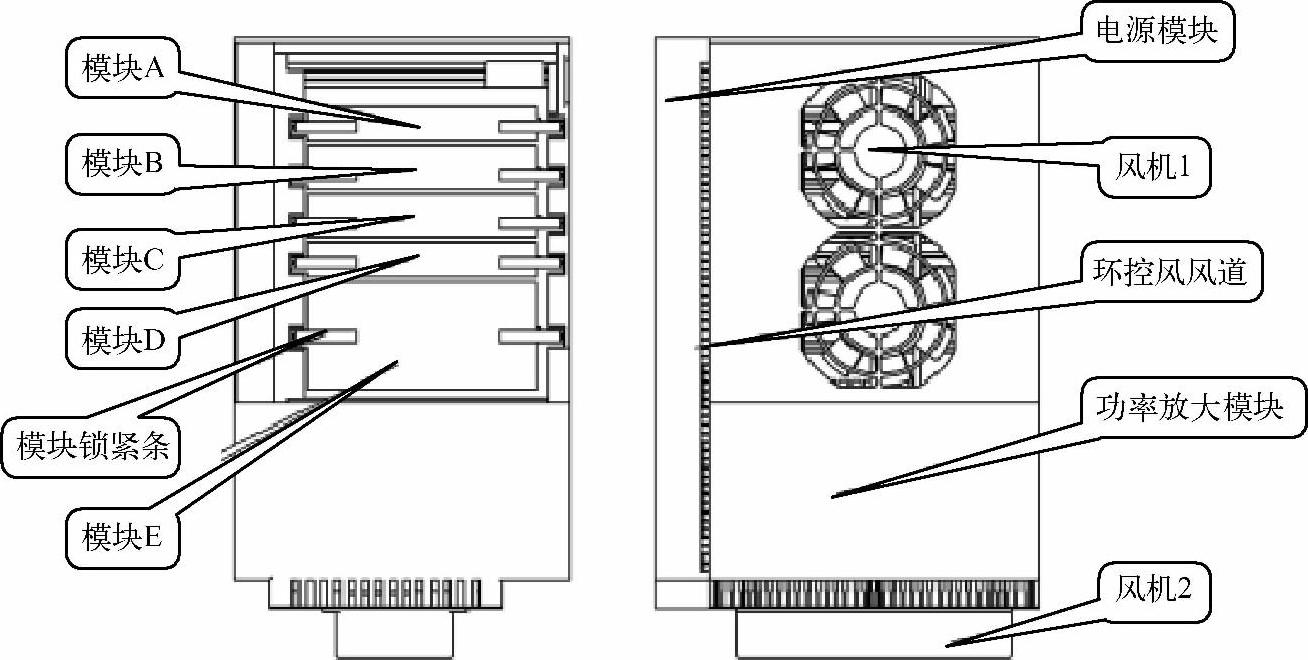

图5-4 航空电子设备模块布置图

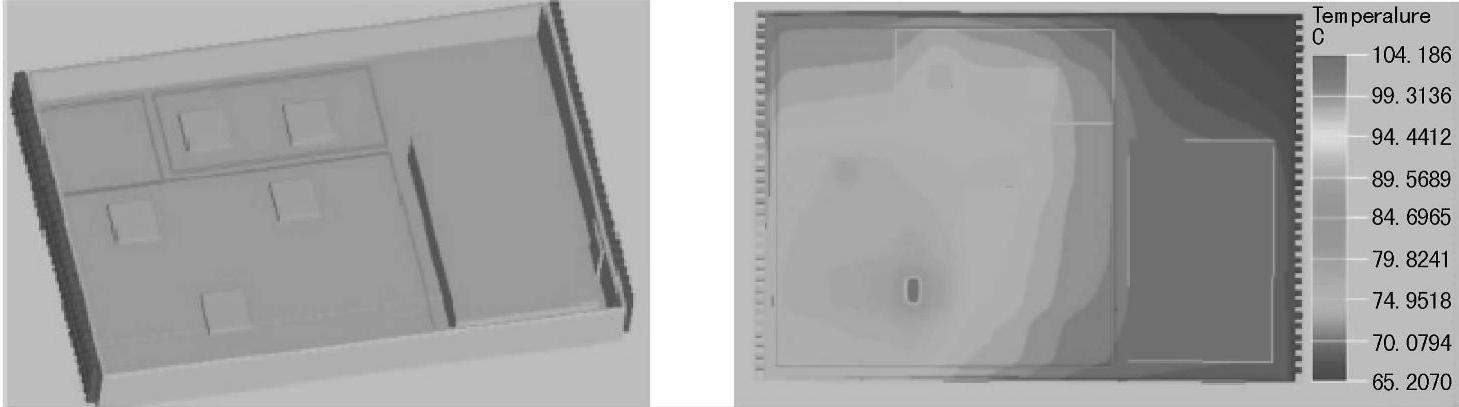

图5-5 电子设备热仿真模型和虚拟样机的温度云图

文献[116]通过Icepak软件对安装于集装箱中的SVG散热系统进行分析与改进。文献[117]通过Icepak软件模拟纯电动汽车水冷电机控制器的热仿真和热分析。

以简单的风冷案例为例。热源和翅片结构如图5-6所示。对于两个CPU热源(50 W)长、宽均分别采用自然冷却和强迫风冷。

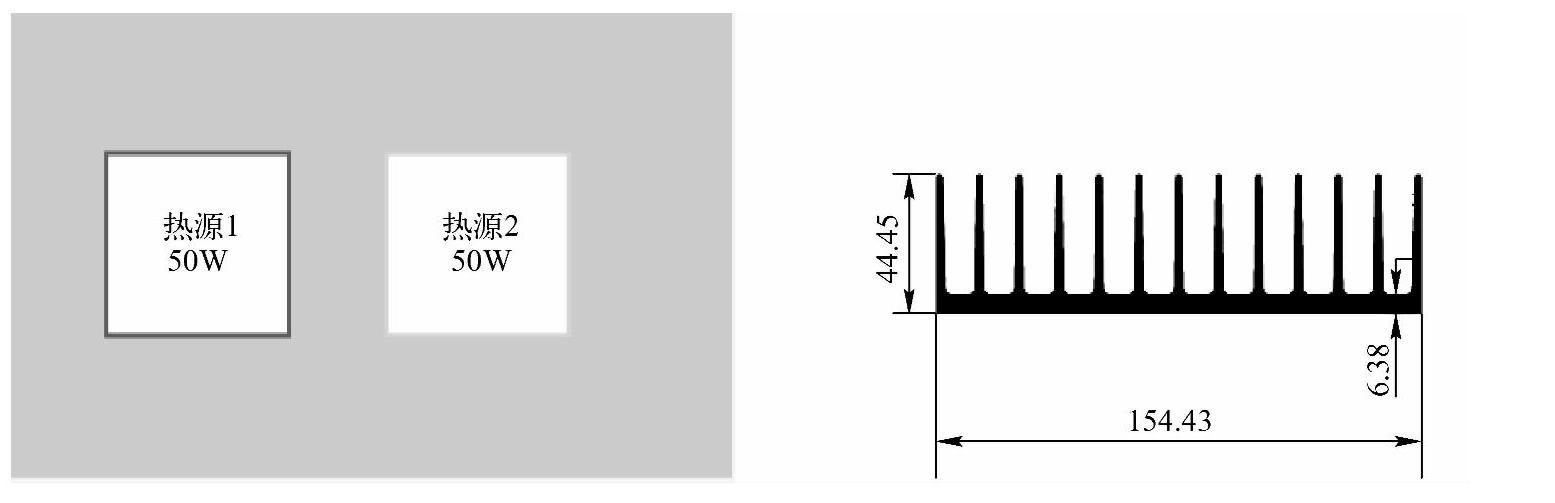

图5-6 热源和翅片结构

自然风假定有0.1 m/s的风速,环境风温为25℃。冷却的结果见表5-3。可以看到,自然风冷最高温度为130℃,整个翅片区域温度最低为118℃;强迫风冷最高温度为48.7℃整个翅片区域温度最低为38.9℃。

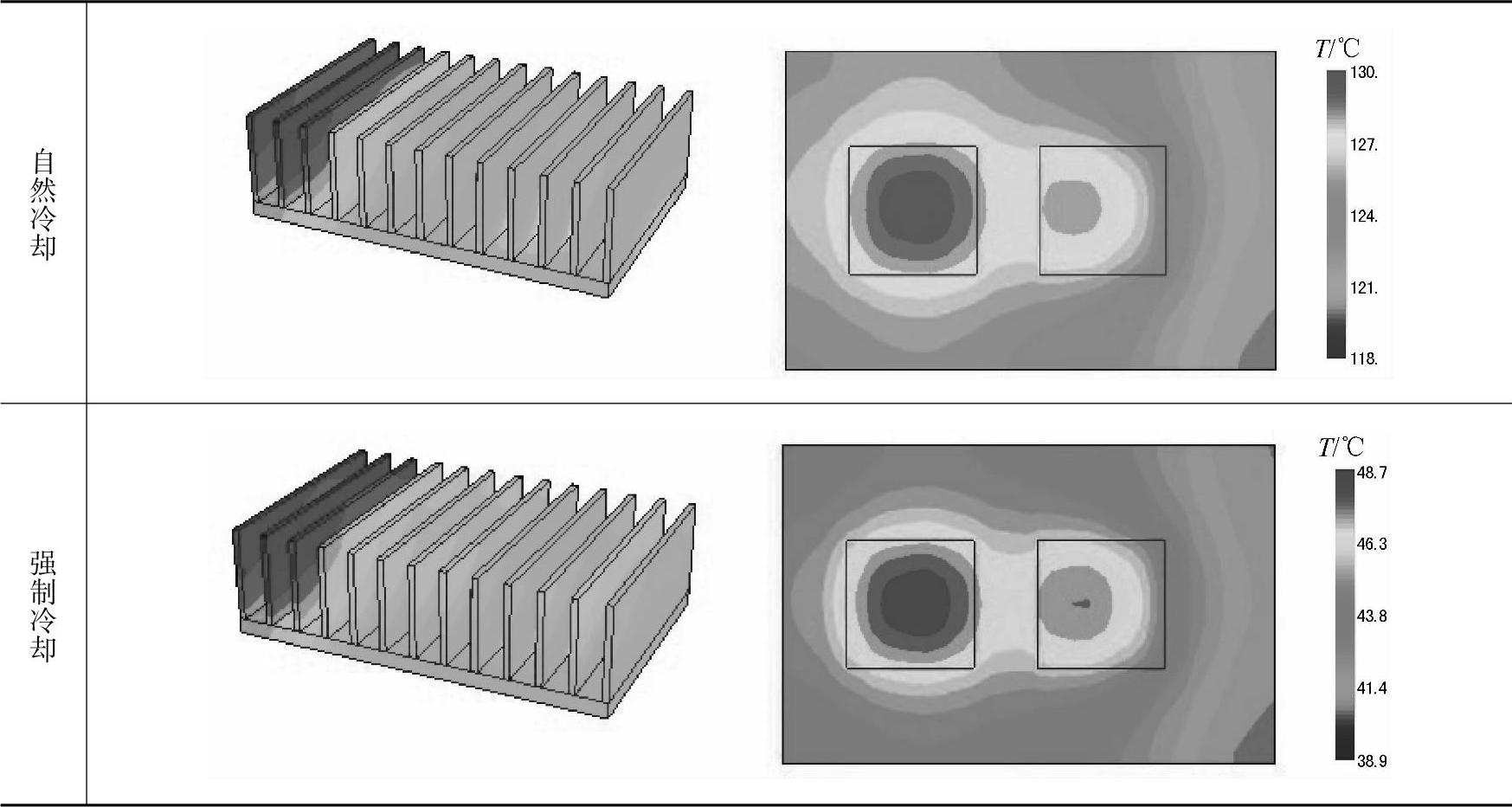

表5-3 自然冷却和强迫风冷的对比模拟结果


2.水冷板的仿真实例

在第2章和第3章分别介绍了水冷板的设计,本章的热模拟也算是热设计的一种,可以说是水冷板设计的一个补充。模拟方法可以采用均匀发热源模块和多芯片式模块(MCM)发热源;设置和效果见图5-7、图5-8的热源部分。简单热模型(Compacted Thermal Model CTM)指在热模拟中重现器件热行为的一种简单模型[118]。在该热模型中,把发热元件视为单个均匀的发热模块。早期的IGBT热流密度较低,一般学者研究和制作中采用均化热源研究水冷板的发热,采用此种方法,将水流均匀分布到各个细小的流道中去形成均匀冷板,文献[72]和[119]采用了均化热源利用有限元软件ANSYS计算了水冷板的温度分布,其中文献[120]和[121]描述水冷散热的水冷板在均化热源和精确热源的模型中的温差为6~7℃。(www.daowen.com)

(1)网页上的专业企业水冷板

美尔森网页上有个简单的网页选型软件(http://www.r-tools.com/)。内容如图5-7所示。

1)基板设计:包括基板的长、宽、厚度。

2)管道布置:包括流体特性、温度、流量;管道排布,分为6种不同的形式;集管的直径和管道直径;进出口的位置,分为4种不同的位置。

3)输入布置:包括热源布置和管道布置。热源布置包括热源(名称、功率、结壳热阻)、界面状况(可以采用热阻、热阻抗、导热率和厚度比三种形式)、热源位置三个部分。

4)设计输出:提供设计温度分布云图、结论和设计概要。

(2)CFD软件模拟

文献[122]记载了采用Fluent软件对牵引变流器关键器件IGBT模块热管模拟,分析了其流速和温度的分布特点及热管性能。


图5-7 水冷板热设计选型软件内容

采用CFD软件模拟水冷板的案例很多。目前世界通用的有限元热分析软件有MARC ANSYS、FloTHERM和FLoEFD。其中采用ANSYS-Fluent、ANSYS-Icepak软件的研究文献较多。

图5-8和图5-9中为ANSYS-Fluent模拟的案例,可以看出,均匀发热源模块的温度分布远比详细热模型(Detailed Thermal Model,DTM)发热源要均匀,同时局部温度要低[123]。

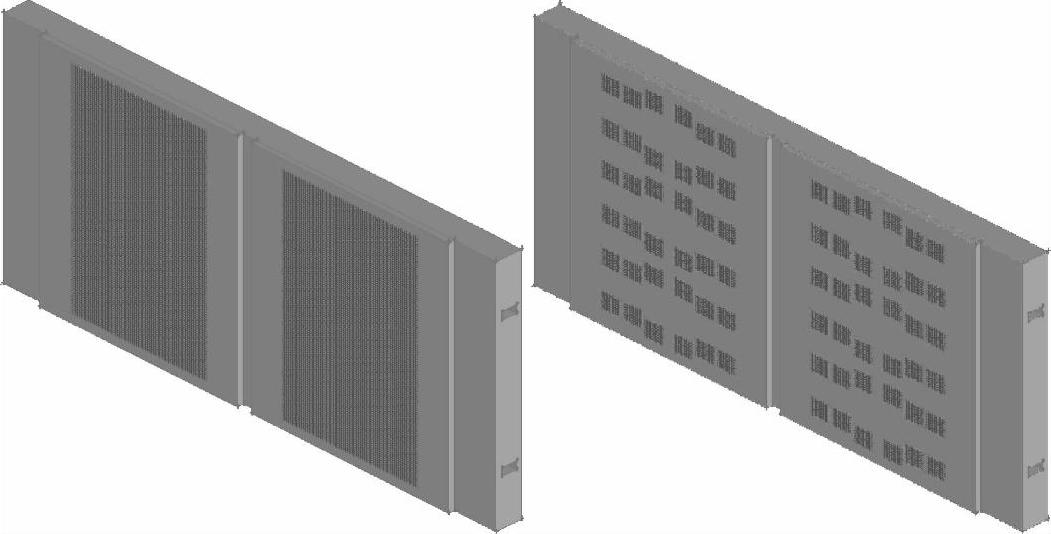

图5-8 均匀发热模型和DCM热源模型

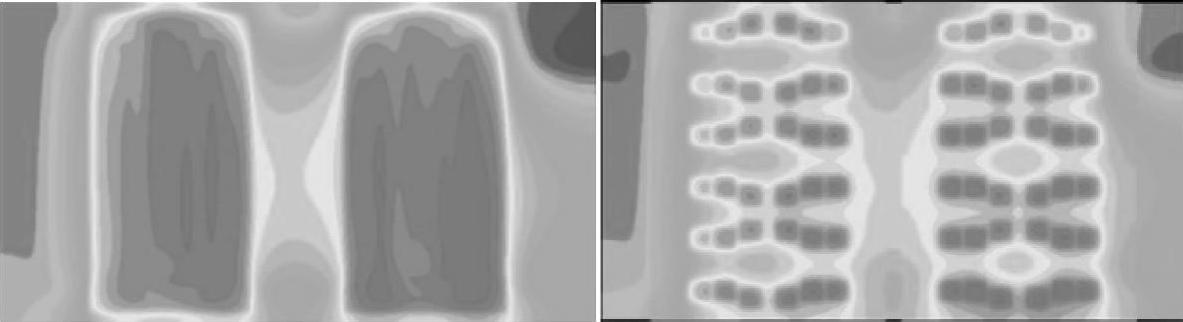

图5-9 均匀发热模型和DCM热源模型的温度场云图
