1.总体结构设计

总体结构设计基于第3章中“热设计应考虑的问题汇总”的设备的有效性／可用性、可维修性、冗余等原则进行设计，达到实用、经济、美观。结构如图4－9、图4－10所示。

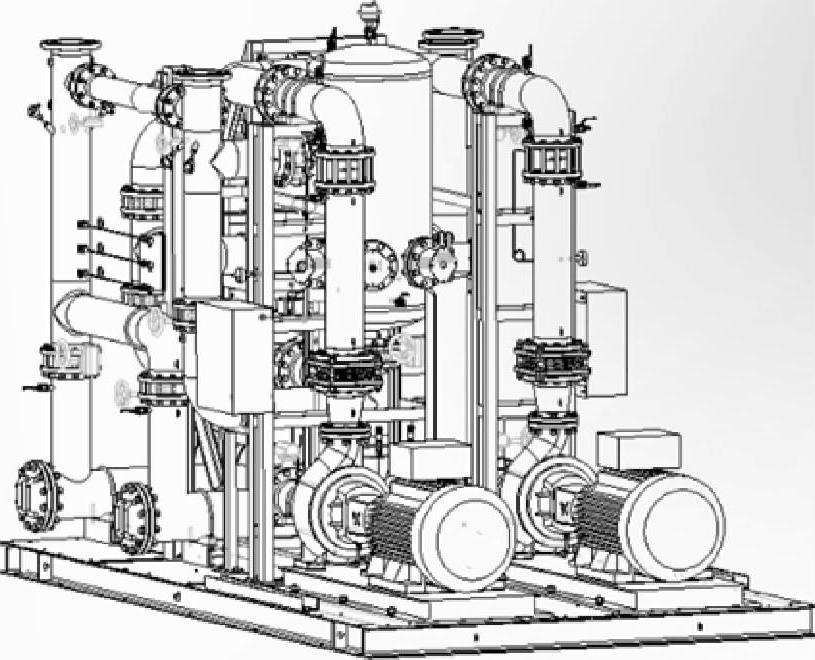

图4－9 主循环设备3D设计模型

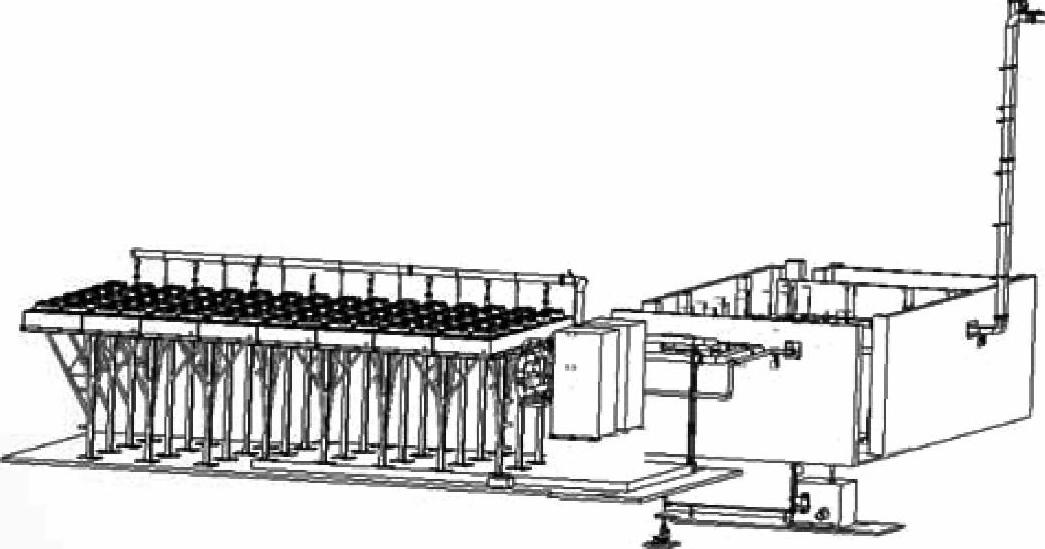

图4－10 循环冷却设备3D设计

1）实用是评定产品造型的技术性能指标。是指产品具备先进和完善的各种功能，并保证产品物质功能得到最大限度的发挥。

2）美观，即造型美，是评定产品造型的审美性指标，是产品整体在形式、结构、材质、工艺、装饰和色彩上体现出来的全部美感的综合。它还包括时代感和传统的民族风格特点。也就是说，通过形、色、质来体现出造型美。造型设计离不开物质条件，就是在实用经济原则的指导下，运用美学原理和法则，掌握新工艺和村质特征以及人们审美心理的变化，创出新颖、雅致的新产品来。美观是造型设计的手段。

3）经济是评价产品造型的经济效果。它反映产品的功能和生产成本之间的价值。在造型活动中，除运用价值分析方法努力降低成本外，对产品按标准化、系列化、通用化的要求进行设计，使空间的安排、体块的组织、材料的选用，达到紧凑、简洁、准确，以最少的人力、物力、财力和时间来求得最大的效益。

而冷却系统主体结构集成在一块底板上，对空间实现最大利用，使得主机结构更加小巧，从而实现了从工程化到工厂化的改变，只在工厂完成主要设备的集成安装，到工程现场仅需要安装管路即可，节约了大量的工程时间，同时缩短工期、节省投资。

2.人机工程学在结构设计中的应用

人机系统的设计，是使所设计的机器能充分适应人的操作和使用要求，以排除不良环境对人机系统的影响，保证操作者能安全、舒适和高效地工作，从而合理地分配人机系统中人和机器的职能，提高人机系统的效能和可靠性，并有利于发展生产和降低成本，同时便于设备的安装与维修。

为了维持和恢复设备的正常工作，就必须进行必要的维护修理。在结构设计时，必须根据操作、维修人员的人体特性和实际情况对安装维修的结构做出适当的考虑。

1）便于迅速寻找和确定故障部位，同时方便装拆元器件，所有元器件、导线应采用颜色、符号标志，并列在维修说明书中。在电气性能要求允许下，尽量采用接插式连接，少用焊接连接。在更换已损的元器件和零部件时，尽可能不拆除其他零部件，并能利用普通工具进行装拆。(www.daowen.com)

2）应考虑保护安装、维修人员的安全措施。对于设置出入孔或其他人手通过的部分其边缘应折边、磨光或设有橡胶、塑料制成的防护圈。机柜机箱不应有尖锐的棱角，以免擦伤人体和零部件。带有高压电部分的门和盖，应设有联锁门开关，当门、盖打开时，高压电即被切断。如需带电维修时则需另设机构，使高压接通。高压元器件应远离需常拆换元器件的位置，并在其附近应设有警戒标志。

3）设置必要的安装维修出入孔和观察窗口。安装维修出入孔的形状及大小的设计，应能保证顺利通过所要安装、维修的元器件和零部件。同时还需考虑到工具和手（或手臂）以及可能穿着的衣服、手套也能顺利通过。为保证安装维修人员能观察到自己所进行的工作，需考虑设置观察窗口；当出入孔只能通过手时，则应设观察窗。

4）电磁兼容结构设计。设备的电磁兼容性设计包括限制干扰源的电磁发射、控制电磁干扰的传播以及增强敏感设备的抗干扰能力。为此必须研究干扰源的发射特性、电磁干扰的传播通道（传导、辐射及感应），以及敏感设备的感受特性。此部分将在第6章专门介绍。

3.防腐蚀设计

当电子设备经历潮湿或其他恶劣气候环境时，有可能因为腐蚀效应而失效。材料受环境介质的化学作用而发生性能下降，状态改变，直至损坏变质，这就是腐蚀。现已发现，几乎所有材料（金属和非金属材料）在使用过程中，由于受环境作用都会发生腐蚀，根据被腐蚀材料的种类，可分为金属腐蚀和非金属材料腐蚀两大类。本系统所讨论的腐蚀防护设计的范围，包括金属材料腐蚀、高分子材料老化和微生物腐蚀。

实践证明，采取恰当的防护措施，腐蚀是可以受到一定程度的控制，有些腐蚀事故是可以避免的。防腐蚀措施应该在电子设备的设计阶段确定，这一责任主要落在设计人员身上在进行防腐蚀设计时，应该考虑的主要因素有：电子设备可能遭遇的环境条件及主要的腐蚀性环境因素；对腐蚀损坏最敏感的部位（包括元器件、零部件和材料）：要求保护的程度（临时性防护、可更换零件防护、高稳定性永久性防护等）以及允许采用的防护手段。通过对各种因素的综合分析，预测可能发生的腐蚀类型和危险性后果，从而确定合理而有效的防腐蚀措施。防止电子设备腐蚀损坏的基本方法有以下五种：

1）采用高耐蚀性材料。

2）消除或减弱环境中的腐蚀性因素。

3）对不耐蚀材料进行耐蚀性表面处理。

4）防腐蚀结构设计。

5）电化学保护。

企图仅采用一种方法来达到防止腐蚀的目的是不切实际的。通常需要将几种方法结合起来使用，以获得经济而有效的结果。
