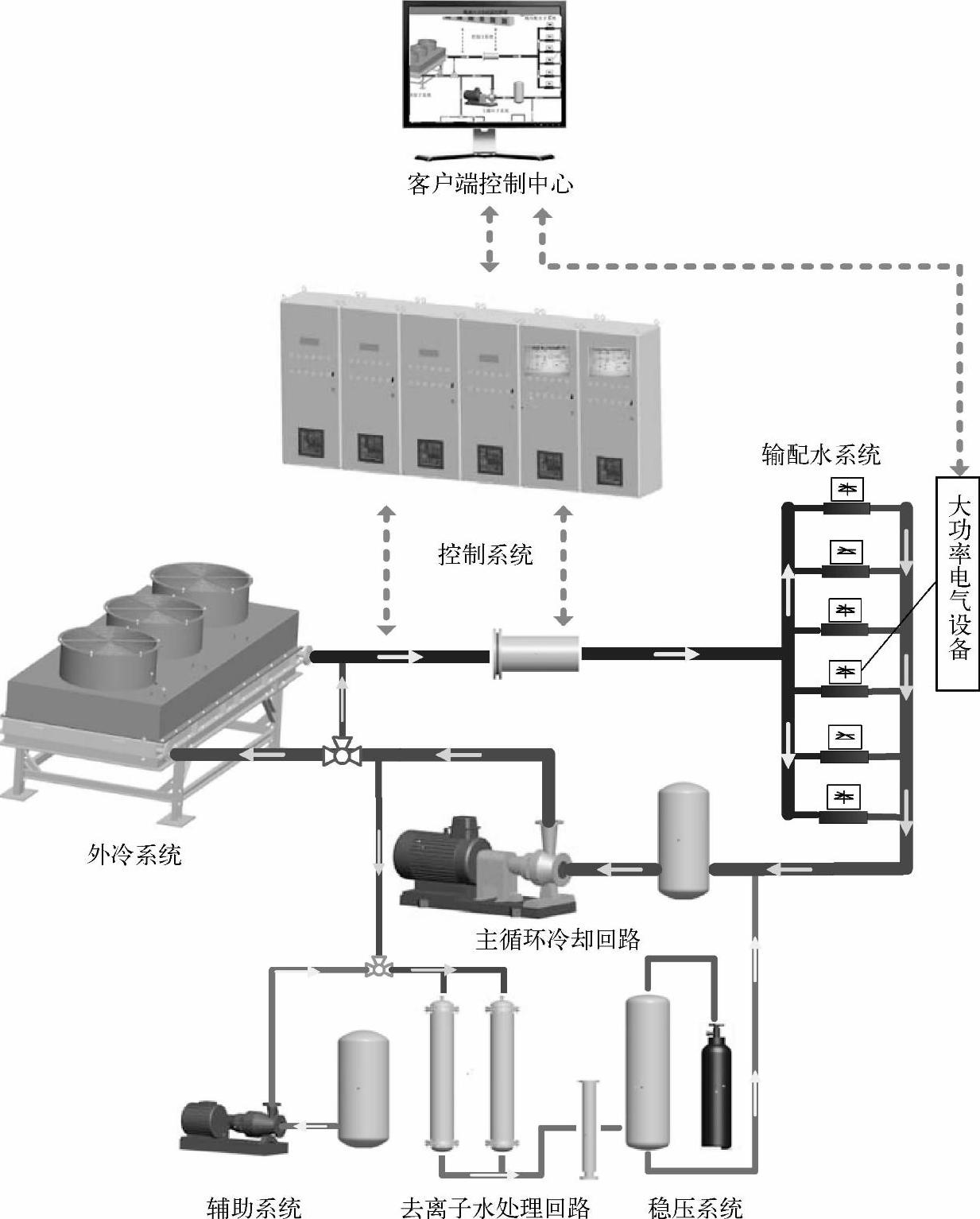

HVDC换流阀冷却系统包括内冷系统、外冷系统、输配水系统及控制系统，其中内冷系统包括主循环冷却回路、纯水处理回路、稳压系统、仪表监控系统；换流阀冷却系统的主机和控制系统如图4－1所示。外冷系统包括空气冷却器或闭式冷却塔，闭式冷却塔则常配有纯水软化装置、反渗透装置。

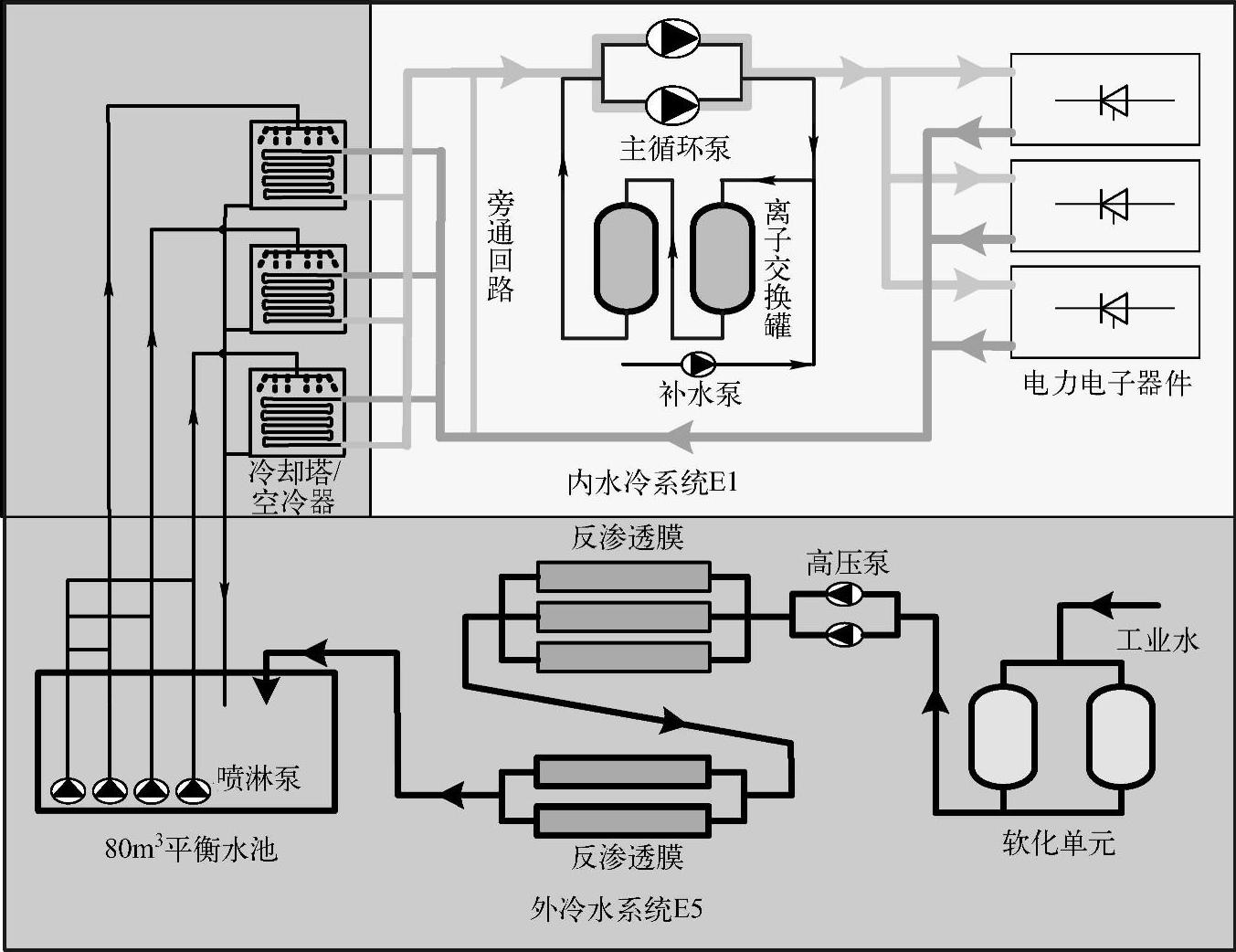

冷却系统按照供水方式的不同可分为直流供水系统和循环供水系统；按照运行方式可分为开放式系统和密闭式循环系统；按照冷却介质可分为普通水冷却系统和纯水冷却系统。从节能减排的角度以及对冷却介质的特殊要求来考虑，换流阀水冷系统一般采用密闭式循环纯水冷却系统，其主要工作原理如图4－2所示。

图4－2 常规的密闭式循环纯水冷却系统工作原理图

换流阀冷却系统主要是由主循环和副循环（细线表示）两大循环系统组成。主循环系统设备包括主循环泵、主过滤器、换流阀的晶闸管散热器和外冷却设备（外冷散热器），外冷却设备通过三通阀调节去离子水进入外冷却设备的流量来调节纯水进入换流阀的温度。副循环系统（离子交换系统）是水处理系统（细线部分），主要由自动补水装置、离子交换系统和稳压装置等组成，离子交换系统可保持纯水能够长期处于低电导率，从而保持换流阀冷却系统的绝缘性能。(www.daowen.com)

换流阀冷却系统中各机电单元及传感器由PLC自动监控运行，并通过操作面板（OP）的友好界面实现人机的即时交流。冷却系统的运行参数和报警信息条即时传输至主控制器并可通过主控制器远程操控冷却系统，实现冷却系统与主机的无缝接合。换流阀冷却系统控制组成原理图如图4－3所示。

图4－3　换流阀冷却系统控制组成原理图
