大功率变流器液冷系统的外冷设计,可以以直流输电换流阀外冷却系统作为案例进行说明。常规的阀外冷却设备采用空气冷却器或闭式冷却塔将换流阀产生的热量排放到空气中[91]。

1.闭式冷却塔

闭式冷却塔属于湿式冷却,具有冷却效果好,不受干球温度限制等优点,广泛适用于各种环境温度较高、水资源丰富的地区。我国南方的安顺站、天生桥站、广州站等换流站的换流阀冷系统因环境温度较高或水资源较为丰富都采用闭式冷却塔作为外冷却设备(见表3-15)闭式冷却塔的优点是冷却水温可以低于空气温度,拥有更高的传热系数和较大的温降,其管外传热系数为800~1600 W/(m2·K),远大于空冷系统的25~100 W/(m2·K)。其缺点是耗水,易产生积垢,运行维护成本较高。

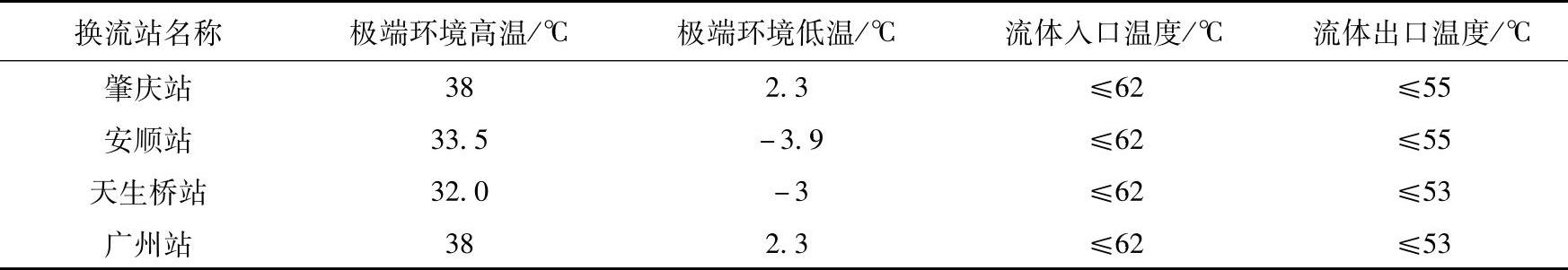

表3-15 国内采用闭式冷却塔作为外冷却设备的换流站及其相关参数


数据来源:《中国建筑环境分析专用数据集》和换流站提供的数据(www.daowen.com)

2.空气冷却器

空气冷却器属于干冷式冷却,具有耐受严寒、不受水源限制、无须清垢等优点。直流输电换流阀、SVC等对水质要求高采用的空冷器主要为管翅式空冷器,而风力发电变流器等由于对水质没有太高的要求,一般采用板翅式换热器。表3-16为已有的换流站的冷却系统相关参数,干旱地区一般选择不耗水的闭式冷却塔作为外冷主设备,高岭换流站、黑河换流站、伊敏换流站、木家换流站等因环境温度较低或水资源较少均采用空气冷却器作为外冷设备。

表3-16 国内采用空气冷却器作为外冷却设备的换流站及其相关参数


数据来源:《中国建筑热环境分析专用数据集》和换流站提供的数据。空冷器的冗余,在换流阀冷却系统中N+1的模式较为常见。
