1.螺纹连接的装配

螺纹连接是一种可拆的固定连接。具有结构简单，连接可靠，装拆方便等优点，在机械中应用广泛。常用的螺纹连接装配形式，如图6.82所示。螺纹连接装配技术要求是保证有一定的拧紧力矩，使螺纹牙间产生足够的预紧力；螺钉和螺母不产生偏斜和歪曲；有可靠的防松装置等。装配螺栓、螺柱或螺钉的工具一般有螺钉旋具（图6.83）、扳手（图6.84）。螺钉和螺母装配要求如下：

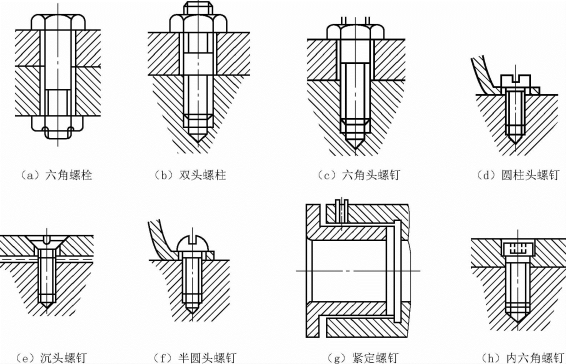

图6.82　螺纹连接形式

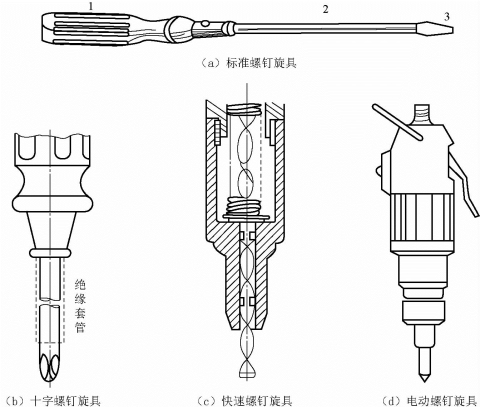

图6.83　螺钉旋具

1-木柄；2-刀体；3-刀口

1）螺钉头部，螺母底面与连接件接触应良好。

2）被连接件受力应均匀，贴合紧密，连接牢固。

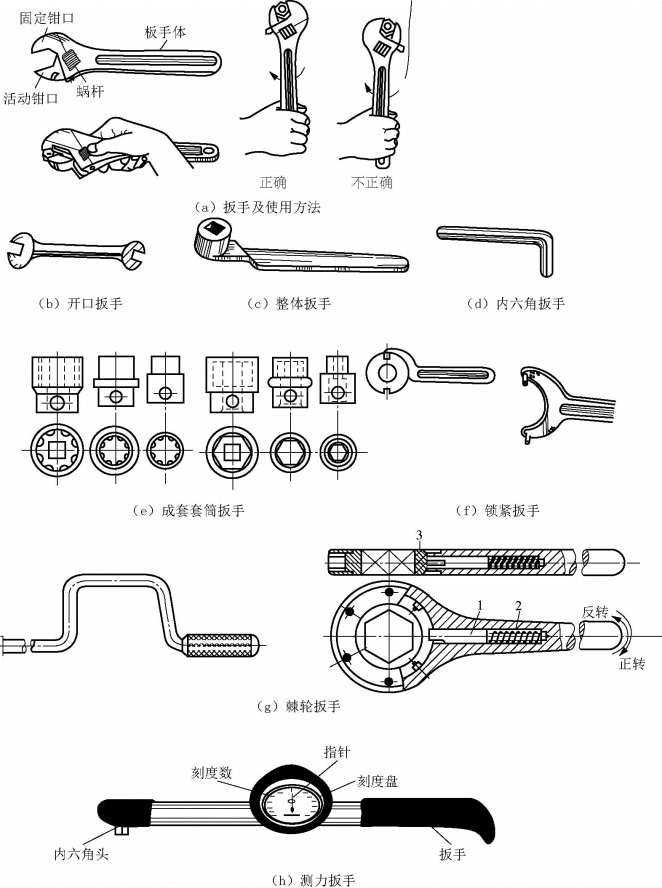

图6.84　扳手

1-棘爪；2-弹簧；3-内六角套筒

3）成组螺栓或螺母拧紧时，应根据被连接件形状，螺栓分布情况，按一定顺序逐次拧紧。例如：在拧紧条形或长方形布置的成组螺母时，应从中间逐渐向两边对称展开，如图6.85（a）、（b）所示。在拧紧方形或圆形时，必须对称进行，如图6.85（c）、（d）所示。如有定位销时，应从靠近定位销的螺栓开始拧，其目的主要是防止螺栓受力不一致产生变形。

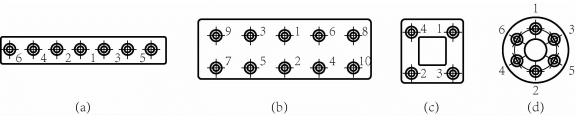

图6.85　成组螺母拧紧顺序

4）连接件在工作时，有振动或冲击，为防止螺钉或螺母松动，必须装有可靠的防松装置，如图6.86所示。

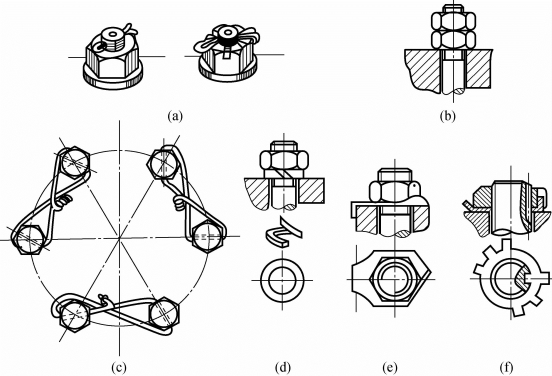

图6.86　螺纹连接防松装置(www.daowen.com)

（a）开口销防松；（b）双螺母防松；（c）钢丝防松；
（d）弹簧垫圈防松；（e）止退垫圈防松；（f）带翅垫圈防松

2.滚动轴承装配

1）滚动轴承装配方法

（1）将轴承、轴、轴承座内孔用汽油清洗干净。

（2）检查滚动体是否灵活，在装配表面涂上机油。

（3）轴承装到轴上时，不能用手锤直接敲打轴承外圈，如图6.87（a）所示，应使用垫套或铜棒，将轴承敲到轴上，用力应均匀，且施加在轴承内圈端面上，如图6.87（b）所示。

（4）轴承装到轴承座内孔时，力应均匀地施加在轴承外圈端面上，如图6.87（c）所示。

（5）使用套筒或压力机将轴承压入轴和轴承座孔内，如图6.88所示。

（6）轴承内孔与轴为较大的过盈配合时，可采用将轴承放到80℃～90℃的机油中预热，使轴承孔胀大后与轴相配。

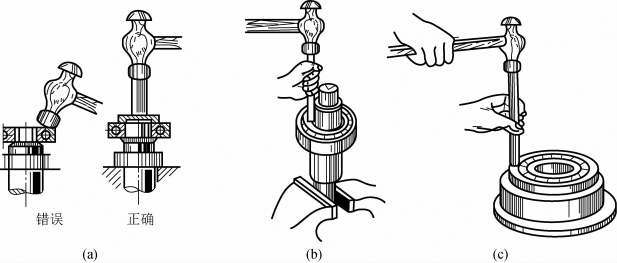

图6.87　用手锤装配轴承

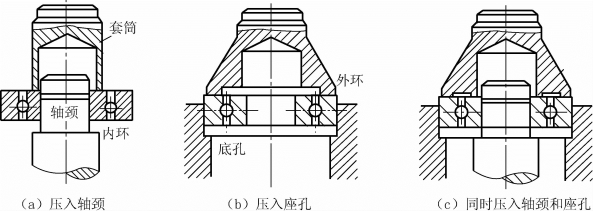

图6.88　用套筒装配轴承

2）滚动轴承装配要点

（1）滚动轴承的一侧端面标有牌号与规格，该面应装在可见部位，便于检查。

（2）轴承装在轴和轴承座孔内不能歪斜。

（3）装配后，轴承转动应灵活，无噪音。
