其他量具简介: 深入了解不同类型的工具

1.卡规与塞规

卡规与塞规是成批生产时使用的量具,卡规用于测量外表面尺寸,如测量轴径、工件的宽度、厚度等;塞规用于测量内表面尺寸,如孔径、槽宽等。卡规和塞规测量准确、方便,其结构及测量方法如图6.15所示。

卡规与塞规都有过端和止端。如测量时,能通过过端,不能通过止端,则工件在公差范围内,工件合格。卡规的过端尺寸等于工件的最大极限尺寸,而止端尺寸等于工件的最小极限尺寸。塞规的过端尺寸等于工件的最小极限尺寸,而止端尺寸等于工件的最大极限尺寸。

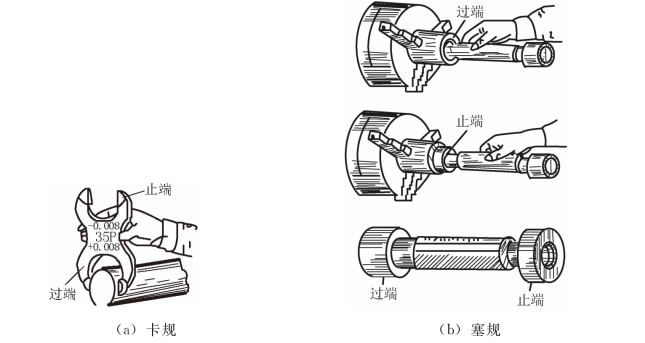

图6.15 卡规与塞规

2.塞尺

塞尺是一组厚度不等的薄钢片,是用其厚度来测量间隙大小的薄片量尺,如图6.16所示。钢片的厚度印在每片钢片上,范围为0.03~0.30 mm,使用时根据被测间隙的大小选择厚度接近的钢片或选择几片钢片插入被测间隙。插入被测间隙钢片的厚度即为被测间隙值。

测量时,必须将塞尺和被测工件擦净,插入塞尺不能用力过大,以免钢片折弯。组合成某一厚度时选用的钢片数尽量少选。(www.daowen.com)

图6.16 塞尺

3.直角尺

直角尺两尺边的内侧和外侧均为准确的90°,是用来检查工件垂直度的非刻线量尺或划线时用的导向工具。

直角尺有如图6.17(a)所示的整体式与组合式两种。测量零件时角尺宽边与基准面贴合,以窄边靠向被测平面,可根据光隙判断误差,也可用塞尺检查缝隙大小,以确定垂直度误差,如图6.17(b)所示。

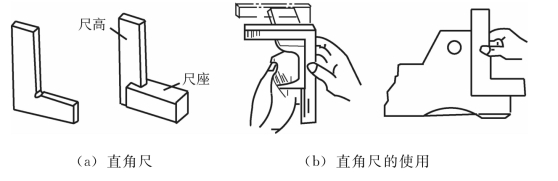

图6.17 直角尺及其应用
