百分表是一种测量精度较高的机械式量表，是只能测出相对数值不能测出绝对数值的比较量具。百分表主要用于检测零件的形状和位置误差（如圆度、圆柱度、同轴度、平行度、垂直度、圆跳动等），也常用于工件装夹时的校正。

百分表的结构如图6.11所示，当测量头向上或向下移动1 mm时，通过测量杆的齿条和几个齿轮带动大指针转一周，小指针转一格。刻度盘圆周上有100等分刻度线，其每格的读数值为0.01 mm，小指针每格读数值为1 mm。测量时大、小指针所示计数变化值之和即为尺寸变化量。小指针处的刻度范围就是百分表的测量范围。刻度盘可以转动，供测量时调整大指针校零之用。

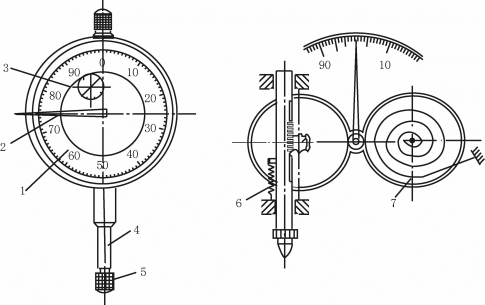

图6.11　百分表

1-表盘；2-大指针；3-小指针；4-测量杆；5-测量头；6-弹簧；7-游丝

百分表使用时应装在专用的百分表架上，如图6.12所示。

1.百分表使用方法(www.daowen.com)

1）测量前检查测量杆活动是否灵活，检查表盘和指针有无摇动现象；

2）测量时，测量杆应垂直于被测零件表面或圆柱的轴线，被测零件表面应光滑；

3）测量完毕，应将百分表擦拭干净，使测量杆处于自由状态，放入盒内。

图6.12　百分表架

2.百分表计数方法

百分表测量的数值由整毫米数和小数两部分组成。整毫米数是小指针转过的刻度数。小数是大指针转过刻度数乘以0.01 mm。
