千分尺是精密量具，其精度比游标卡尺高。常用的千分尺测量精度为0.01 mm，对于加工精度要求较高的零件要用千分尺来测量。千分尺种类很多，有外径千分尺、内径千分尺及深度千分尺等，生产中外径千分尺应用最多。

下面简单介绍外径千分尺的使用方法和读数方法。

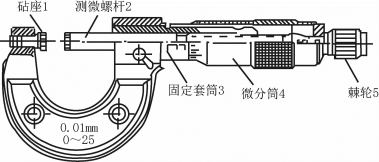

1）使用方法。外径千分尺测量范围有0～25 mm、25～50 mm、50～75 mm、75～100 mm等，如图6.8所示是0～25 mm的外径千分尺。尺架左端的砧座1、测微螺杆2与活动套筒4是连在一起的，转动微分筒时，测微螺杆即沿其轴向移动。测微螺杆的螺距为0.5 mm，固定套筒3上轴向中线上下相错0.5 mm，各有一排刻线，每格为1 mm。微分筒4锥面边缘沿圆周有50等分的刻度线，当测微螺杆端面与砧座接触时，微分筒上零线与固定套筒中线对准，同时微分筒边缘也应与固定套筒零线重合。

2）读数方法。测量时，先从固定套筒上读出毫米数，若0.5 mm刻线也露出活动套筒边缘，加0.5 mm；从微分筒上读出小于0.5 mm的小数，二者加在一起即得测量数值。如图6.9所示，读数为8.5 mm+0.01 mm×27=8.77 mm。如图6.10所示为千分尺的使用方法。

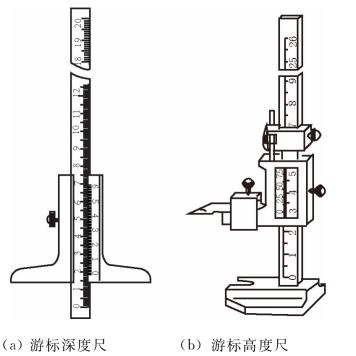

图6.7　测高度、深度的游标卡尺(www.daowen.com)

图6.8　外径千分尺

图6.9　千分尺读数示例

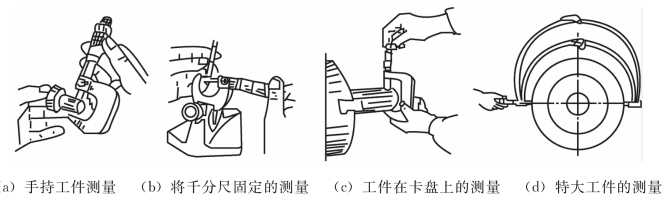

图6.10　千分尺的使用方法
