在铣床上常用万能分度头铣削带有螺旋线的工件。这类工件的铣削称为铣螺旋槽。

1.螺旋线的概念

如图5.23所示，有一个直径为D的圆柱体，假设把一张三角形的纸片ABC绕到圆柱体上，这时底边AC恰好绕圆柱体一周，而斜边环绕圆柱体所形成的曲线就是螺旋线。

螺旋线有以下几个要素：

1）导程。螺旋线绕圆柱体一周后，在周线方向上移动的距离就是导程，一般用L表示。

2）螺旋角。螺旋线与圆柱体轴线之间的夹角即为螺旋角，用β表示。

3）螺旋升角。螺旋线与圆柱体端面之间的夹角为螺旋升角，用λ表示。则有

图5.23　螺旋线(www.daowen.com)

2.注意事项

在铣床上铣削螺旋槽时，除了解决挂轮的计算和配置、工作铣刀的选择以外，当工件夹好后在具体加工时还应该注意以下几点：

1）在铣削螺旋槽时，工件需要随着纵向工作台的进给而连续转动，必须将分度头主轴的紧固手柄和分度盘的紧固螺钉松开。

2）当工件的螺旋槽导程小于80 mm时，由于挂轮速度比较大，最好采用手动进给。在实际工作中，手动进给时可转动分度手柄，使分度盘随着分度手柄一起转动。

3）加工多头螺旋槽时，由于铣床和分度头的传动系统内都存在着一定的传动间隙，因此在每铣好一条螺旋槽时，为了防止铣刀将已加工好的螺旋槽表面碰伤，应在返程前将升降台下移一段距离。

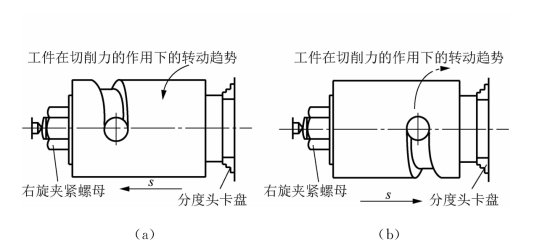

4）在确定铣削方向时要注意两种情况，如图5.24所示。一是当工件和芯轴之间没有定位键时，要注意芯轴螺母是否会自动松开。二是工件在切削力的作用下，有相对芯轴做逆时针转动的趋向，由于端面摩擦力的关系，所以螺母也会跟着做逆时针转动而逐渐松开，因此正确的铣削方向应该是如图5.24（b）所示。

图5.24　铣削螺旋槽切削方向
