1.带孔铣刀的安装

带孔铣刀中的圆柱形铣刀或三面刃等盘形铣刀常用长刀杆安装，如图5.10所示。

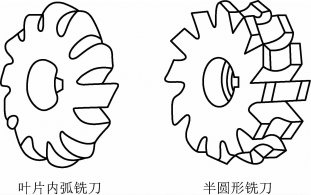

图5.9　加工特形面的铣刀

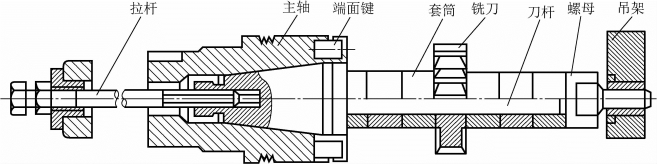

图5.10　带孔铣刀的安装

安装时应注意：

1）铣刀尽可能靠近主轴或吊架，以避免由于刀杆较长在切削时产生弯曲变形而使铣刀出现较大的径向跳动，影响加工质量。(www.daowen.com)

2）为了保证铣刀的端面跳动小，在安装套筒时，两端面必须擦拭干净。

3）拧紧刀杆端部螺母时，必须先装上吊架，以防止刀杆变形。

2.带柄铣刀的安装

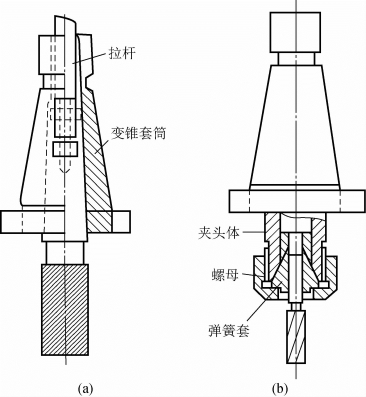

图5.11　带柄铣刀的安装

1）锥柄铣刀的安装如图5.11（a）所示。安装时，如锥柄立铣刀的锥度与主轴孔锥度相同，可直接装入铣床主轴中拉紧螺杆将铣刀拉紧。如锥柄立铣刀的锥度与主轴孔锥度不同，则需利用大小合适的变锥套筒将铣刀装入主轴锥孔中。

2）直柄铣刀的安装如图5.11（b）所示。安装时，铣刀的直柄要插入弹簧套的光滑圆孔中，然后旋转螺母以挤压弹簧套的端面，使弹簧套的外锥面受压而孔径缩小，夹紧直柄铣刀。

注意：铣刀安装好以后，必须检查其跳动是否在其允许的范围内。各螺母和螺钉是否已经牢固。在一般情况下，只要在铣床开动后，看不出铣刀有明显的跳动就可以了。造成铣刀跳动量过大的原因有可能是配合各部位没有擦干净有杂物、刀轴受力过大有弯曲、刀轴垫圈的两平面不平行、铣刀的刃磨质量差或主轴孔有拉毛等。
