铣床的主要附件有机用平口钳铣刀杆、回转工作台、万能铣头和万能分度头等。

1.机用平口钳

机用平口钳是一种通用夹具,使用时应该先校正其在工作台上的位置,然后再夹紧工件。

校正平口钳的方法一般有三种:

1)用百分表校正,如图5.3(a)所示。

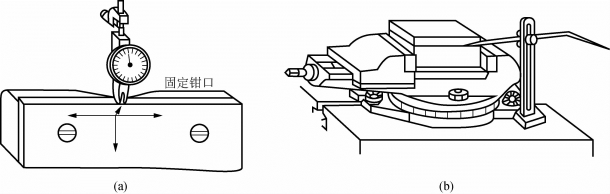

图5.3 校正平口钳

2)用90°角尺校正。

3)用划线针校正。

校正的目的是为了保证固定钳口与工作台面的垂直度、平行度,校正后利用螺栓与工作台T形槽连接将平口钳装夹在工作台上。装夹工件时,应按划线找正工件,然后转动平口钳丝杠,使活动钳口移动并夹紧工件,如图5.3(b)所示。

2.回转工作台

回转工作台又称转盘、圆形工作台,如图5.4所示。它的内部有一副蜗轮蜗杆,手轮与蜗杆连接,转台与蜗轮连接,转动手轮,通过蜗轮蜗杆的传动使转台转动。转台周围有刻度可用来观察和确定转台的位置。

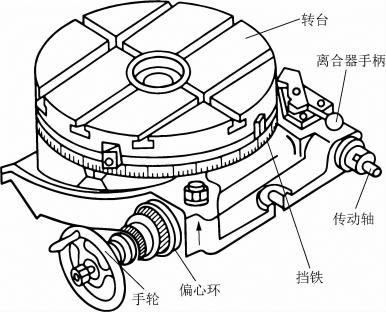

图5.4 回转工作台

3.万能铣头

万能铣头是扩大卧式铣床加工范围的附件。铣头的主轴可安装铣刀并根据加工需要在空间内扳转任意角度。万能铣头的外形及其在卧式铣床上的安装情况如图5.5所示。通过底座用螺栓将铣头紧固在卧铣的垂直导轨上,铣床主轴的运动通过铣头内的两对伞齿轮传到铣头主轴和铣刀上。铣头壳体可绕铣床主轴轴线偏转任意角度。如图5.5所示,(a)为铣刀处于垂直位置,(b)为铣刀处于向右倾斜位置,(c)为铣刀处于向前倾斜位置。

(www.daowen.com)

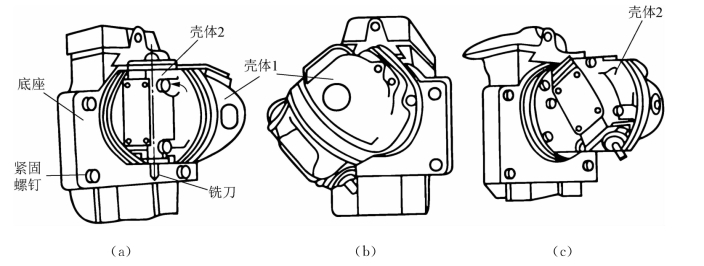

图5.5 万能立铣头

4.分度头

在铣削加工中,常会遇到铣六方、齿轮、花键和刻线等工作,这时,工件每铣过一面或一个槽之后,需要转过一个角度再铣下一面或下一个槽,这种工作叫作分度。分度头就是根据加工需要,对工件在水平、垂直和倾斜位置进行分度的机构。万能分度头是铣床的主要附件之一,其构造如图5.6所示,在它的基座上装有回转体,分度头的主轴可以随回转体在垂直平面内转动。主轴的前端常装上三爪卡盘或顶尖。分度时可摇动分度手柄,通过蜗轮蜗杆带动分度头主轴旋转进行分度。

常用分度头有E11100、E11125、E11160,其中E11125型万能分度头在铣床上常用。它通过一对传动比为1:1的直齿圆柱齿轮及一对传动比为1:40的蜗轮蜗杆副使主轴旋转。此分度手柄转过40转,主轴转1转,急速比1:40,比数40就称为分度头的定数。

分度手柄转数n和工件圆周等分数z的关系如下:

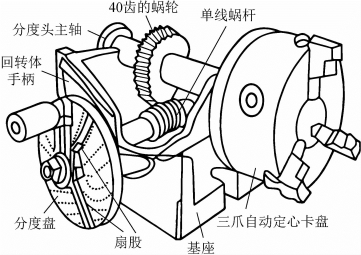

图5.6 万能分度头的构造

式中:n——分度手柄转数;

40——分度头定数;

z——工件圆周等分数。

例5.1 在E11125型分度头上用铣刀铣削四方,求每铣完一边后分度手柄要转多少转?

解:n==40/4=10,即每铣完一边后分度手柄要转10转。

例5.2 在E11125型分度头上用铣刀铣削六角螺母,求每铣完一面后分度手柄要转多少转再铣第二面?

解:

即每铣完一面后分度手柄应在66孔圈上转过6转又44个孔距(分度叉之间包含45个孔)。
