铣床的类型虽然很多，但各类铣床的基本部件都大致相同，必须具有一套带动铣刀做旋转运动和使工件做直线运动或回转运动的机构。

万能升降台铣床是铣床中应用最广泛的一种，其主轴线与工作台平面平行且呈水平方向放置，其工作台可沿纵、横、垂直三个方向移动并可在水平面内回转一定角度，以适应不同工件铣削的需求。

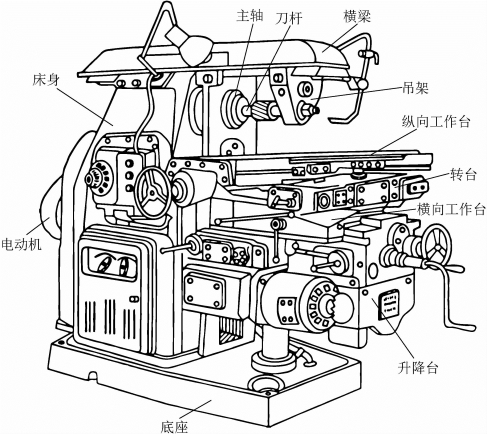

如图5.2所示为X6132卧式万能升降台铣床。

图5.2　X6132卧式万能升降台铣床

铣床的主要组成部分如下。

1.床身和底座

床身是用来安装和连接机床上其他部件的，是机床的主体。其内部装有电动机及传动机构。床身一般用优质灰口铸铁做成箱体结构。底座在床身的下面，并把床身紧固在上面。升降丝杠的螺母座也安装在底座上。

2.主轴(www.daowen.com)

主轴是前端带锥孔的空心轴。锥度一般是7:24，铣刀刀轴就安装在锥孔中，并被带动旋转。主轴是铣床的主要部件，要求旋转平稳、无跳动和刚性好，需经过热处理和精密加工。

3.横梁及吊架

横梁安装在床身的顶部，可沿顶部导轨移动。横梁上装有吊架，横梁和吊架的主要作用是支持刀轴的外端，以增加刀轴的刚性。横梁向外伸出的长度可以任意调整，以适应各种不同长度的刀轴。

4.纵向工作台

纵向工作台是用来安装夹具和工件的，并做纵向移动。工作台上面有T形槽，用来安放T形螺钉以固定夹具和工件，其下面通过螺母与丝杠螺纹连接。其侧面有固定挡铁以实现机床的机动纵向进给。

5.横向工作台

横向工作台在纵向工作台的下面，可沿升降台上面的导轨做横向移动，以带动工件横向进给。在横向工作台与纵向工作台之间设有回转盘，可使纵向工作台在±45°范围内转动。

6.升降台

升降台借助升降丝杠支持工作台上下移动，以调整工作台面至铣刀的距离，也可做垂直向进给。机床进给系统中的电动机、变速机构和操纵机构等都安装在升降台内。
