车端面切槽与切断技巧简介

1.车端面

对于既车外圆又车端面的场合,常使用弯头车刀和偏刀来车削端面,如图4.29所示。其中图4.29(a)弯头车刀是用主切削刃担任切削,适用于车削较大的端面。图4.29(b)是用90°偏刀从外向里车削端面,是用车外圆时的副切削刃担任切削,副切削刃的前角较小,切削力较大,从里向外车削端面,便没有这个缺点,不过工件必须有孔才行,如图4.29(c)所示。图4.29(d)是用左偏刀车端面,刀头强度较好,适宜车削较大端面,尤其是铸、锻件的大端面。

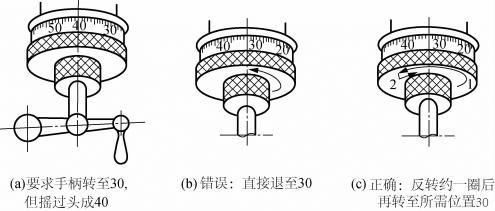

图4.28 手柄摇过头后的纠正方法

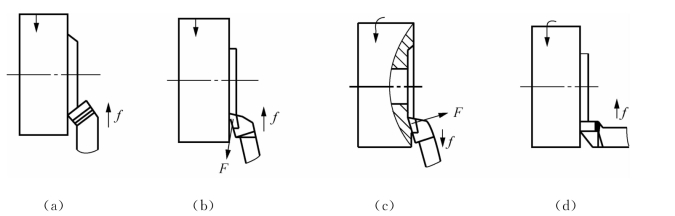

图4.29 车端面

(a)弯头刀车端面;(b)右偏刀从外向中心进给车端面;(c)右偏刀从中心向外进给车端面;(d)左偏刀车端面

车端面操作应注意以下几点:

1)安装工件时,要对其外圆及端面找正。

2)安装车刀时,刀尖应严格对准工件中心,以免车端面时出现凸台,崩坏刀尖。

3)端面质量要求较高时,最后一刀应由中心向外切削。

4)车削大端面时,为使车刀准确地横向进给,应将大溜板紧固在床身上,用小刀架调整背吃刀量。

2.切槽

切槽时用切槽刀。切槽刀前为主切削刃,两侧为副切削刃。安装切槽刀,其主切削刃应平行于工件轴线,主刀刃与工件轴线同一高度,如图4.30所示。(www.daowen.com)

切5 mm以下窄槽,主切削刃宽度等于槽宽,横向走刀一次将槽切出。切宽槽可按图4.31所示,主切削刃宽度小于槽宽,分几次横向走刀,切出槽宽;切出槽宽后,纵向走刀精车槽底,切完宽槽。

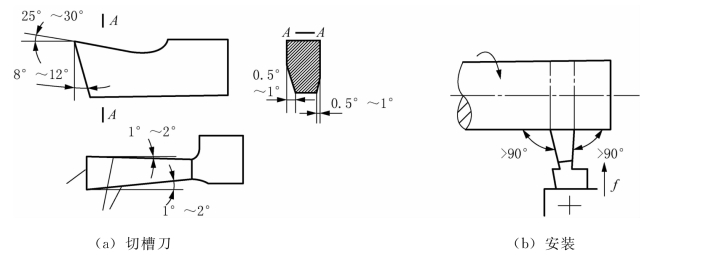

图4.30 切槽刀及安装

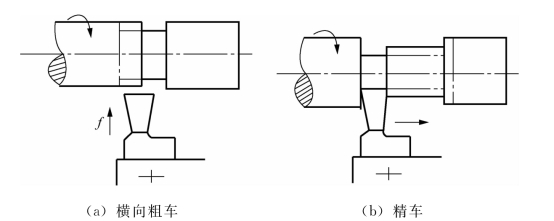

图4.31 车宽槽

3.切断

切断车刀和切槽车刀基本相同,但其主切削刃较窄,刀头较长。在切断过程中,散热条件差,刀具刚度低,因此须减小切削用量,以防止机床和工件的振动。

切断操作注意事项如下:

1)切断时,工件一般用卡盘夹持。切断处应靠近卡盘,以免引起工件振动。

2)安装切断刀时,刀尖要对准工件中心,刀杆与工件轴线垂直,刀杆不能伸出过长,但必须保证切断时刀架不碰卡盘。

3)切断时应降低切削速度,并应尽可能减小主轴和刀架滑动部分的配合间隙。

4)手动进给要均匀。快切断时,应放慢进给速度,以免刀头折断。

5)切断工件时,需加切削液
