1.车刀的组成

车刀由刀头和刀体两部分组成。刀头用于切削,刀体(夹持部分)用于安装。刀头一般由三面、两刃、一尖组成,如图4.10所示。

1)前刀面:是切屑流经过的表面。

2)主后刀面:是与工件切削表面相对的表面。

3)副后刀面:是与工件已加工表面相对的表面。

4)主切削刃:是前刀面与主后刀面的交线,担负主要的切削工作。

5)副切削刃:是前刀面与副后刀面的交线,担负少量的切削工作,起一定的修光作用。

6)刀尖:是主切削刃与副切削刃的相交部分,一般为一小段过渡圆弧。

图4.10 车刀的组成

2.车刀的主要角度及其作用

为了确定车刀的角度,要建立三个坐标平面:基面P r、切削平面P s和法平面P o组成的参考系,如图4.11所示。

1)基面(P r):指通过切削刃上的一个选定点而垂直于主运动方向的平面。对于车刀,这个选定点就是刀尖,而基面就是过刀尖而与刀柄安装平面平行的平面。

2)切削平面(P s):是指通过切削刃上的一个选定点而垂直于基面的平面。对于一般切削刃为直线的车刀,这个平面就是包含切削刃而与刀柄安装平面垂直的平面。

3)正交平面(P o):是指通过切削刃选定点并同时垂直于基面和切削平面的平面。也就是经过刀尖并垂直于切削刃在基面上投影的平面。(www.daowen.com)

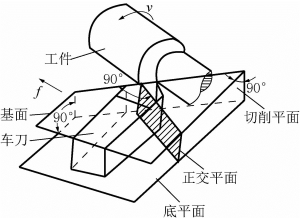

图4.11 车刀的三个坐标平面

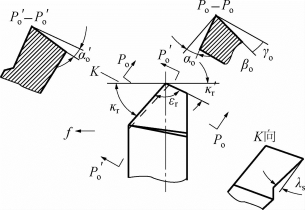

图4.12 车刀的主要角度

车刀的主要角度有前角(γ0)、后角(α0)、主偏角(K r)、副偏角(K′r)和刃倾角(λs),如图4.12所示。

1)前角γ0:在主剖面中测量,它是前刀面与基面之间的夹角。

2)后角α0:在主剖面中测量,它是主后面与切削平面之间的夹角。

3)主偏角K r:在基面中测量,它是主切削刃在基面的投影与进给方向的夹角。

4)副偏角K′r:在基面中测量,它是副切削刃在基面上的投影与进给反方向的夹角。

5)刃倾角λs:在切削平面中测量,它是主切削刃与基面的夹角。

它们的角度作用和选用原则如表4.1所示。

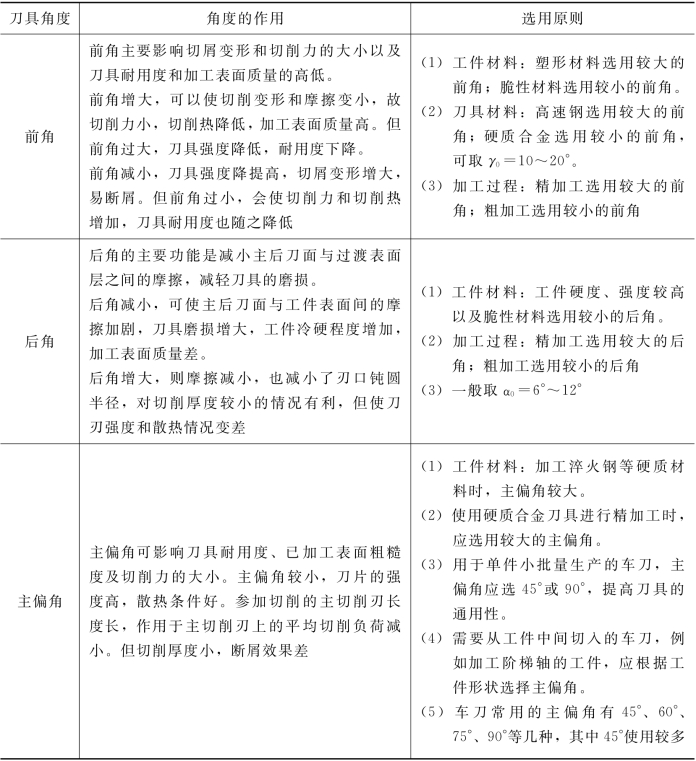

表4.1 角度作用和选用原则

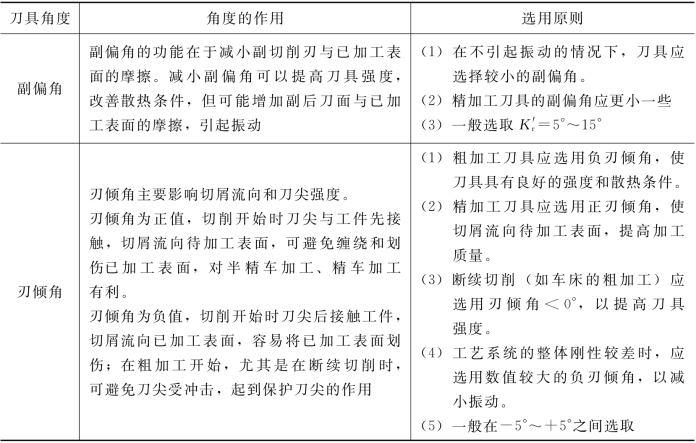

续表
