卧式车床是车床中应用最广泛的一种类型,CA6140车床由床身、主轴箱、进给箱、光杠、丝杠、溜板箱、刀架、床腿和尾架等部分组成,如图4.4所示。

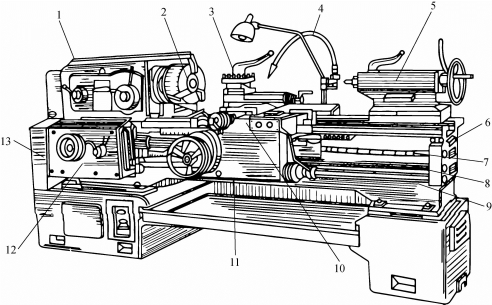

图4.4 CA6140卧式车床

1-主轴箱;2-卡盘;3-刀架;4-切削液管;5-尾架;6-床身;7-丝杠;8-光杠;9-操纵杆;10-大溜板;11-溜板箱;12-进给箱;13-挂轮箱

1.床身

床身是车床的基础零件,用来支承和安装车床的各部件,保证其相对位置,如主轴箱、进给箱、溜板箱等。床身具有足够的刚度和强度,床身表面精度很高,以保证各部件之间有正确的相对位置。床身上有四条平行的导轨,供床鞍(刀架)和尾架相对于主轴箱进行正确的移动,为了保持床身表面精度,在操作车床中应注意维护保养。

2.床头箱

床头箱又称主轴箱,用以支承主轴并使之旋转。主轴为空心结构。其前端外锥面安装三爪自动定心卡盘等附件来夹持工件,前端内锥面用来安装顶尖,内孔可穿入长棒料。箱内有变速齿轮,由电动机带动箱内的齿轮轴转动,通过改变变速箱内的齿轮搭配(啮合)位置得到不同的转速,改变主轴转速。

3.进给箱

进给箱又称走刀变速箱,内装进给运动的变速齿轮,可调整进给量和螺距,并将运动传至光杠或丝杠。

4.光杠、丝杠

光杠、丝杠将进给箱的运动传给溜板箱。光杠用于一般车削的自动进给,不能用于车削螺纹;丝杠用于车削螺纹。

5.溜板箱(www.daowen.com)

溜板箱又称拖板箱,与刀架相连,是车床进给运动的操纵箱。它可将光杠传来的旋转运动变为车刀的纵向或横向的直线进给运动;可将丝杠传来的旋转运动,通过“开合螺母”直接变为车刀的纵向移动,用以车削螺纹。

6.刀架

刀架用来夹持车刀并使其做纵向、横向或斜向进给运动。它包括以下各部分,如图4.5所示。

1)大溜板。与溜板箱连接,带动车刀沿床身导轨纵向移动,其上面有横向导轨。

2)中溜板。它可沿大溜板上的导轨横向移动,用于横向车削工件及控制切削深度。

3)转盘。与中溜板连接,用螺栓紧固。松开螺母,转盘可在水平面内转动任意角度。

图4.5 刀架的组成

1-中溜板;2-方刀架;3-转盘;4-小溜板;5-大溜板

4)小刀架。它控制长度方向的微量切削,可沿转盘上面的导轨做短距离移动,将转盘偏转若干角度后,小刀架可做斜向进给,可以车削圆锥体

5)方刀架。它固定在小刀架上,可同时安装四把车刀,松开手柄即可转动方刀架,把所需要的车刀转到工作位置上。

7.尾架

尾架安装在床身导轨上。在尾架的套筒内安装顶尖,用来支撑工件;也可安装钻头、铰刀等刀具,用来在工件上进行孔加工;将尾架偏移,还可用来车削圆锥体。
