电渣焊是一种利用电流通过液态熔渣时所产生的电阻热作为热源的熔化焊。

电渣焊是在垂直位置实施（即立焊）的一种焊接手段。

电渣焊时，在焊件的装备间隙和成形装置所构成的空间里，存有液态渣池，焊丝连续向渣池送进。当焊接电流流过焊丝和渣池时，渣池中产生电阻热，使渣池具有1600℃～2000℃的高温，高温的渣池不断地使送进的焊丝和接近的焊边熔化，熔化的液态金属沉积在渣池下部，成为液态金属熔池。随着焊丝的进入和熔化，液态金属熔池和渣池不断升高，液态金属随之冷却，凝固成为焊缝。焊接过程，焊机带动成形装置送丝机构和导电嘴不断上升，直到焊完整条焊缝。电渣焊又可分为丝极电渣焊和板极电渣焊两种焊接形式，示意图如图3.27和图3.28所示。

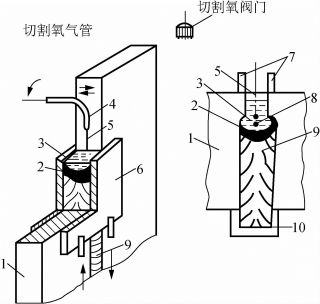

图3.27　丝极电渣焊过程示意图

1-工件；2-金属溶池；3-渣池；4-导丝管； 5-焊丝；6-强制成形装置；7-引出板； 8-金属熔滴；9-焊缝；10-引弧板(www.daowen.com)

图3.28　板极电渣焊示意图

1-工件；2-板极；3-强制成形装置

电渣焊的最大特点是一次能焊接很厚的工件（40～450 mm，最大可达2m厚），不用开坡口，只在两板间留有一定间隙（25～35 mm），因其焊缝截面呈矩形，所以几乎没有角变形。

电渣焊曾在万吨水压机的立柱和横梁的焊接上大显身手。目前，电渣焊在重型机器制造、造船、厚壁高压容器中广泛应用，在锻—焊、铸—焊、轧—焊等厚壁复合结构的制造上也有应用。
