1.气割及其过程

气割是利用高温使金属在纯氧中燃烧而将工件分离的加工方法。气割时，先用氧—乙炔焰将金属边缘预热到燃点，然后打开切割氧阀门使高温金属燃烧。金属燃烧所产生的氧化物熔渣被高压氧吹走，形成切口，如图3.20所示。金属燃烧时，释放出大量热能，预热了待切割金属，所以气割过程是预热—燃烧—吹渣形成切口不断重复进行的过程。

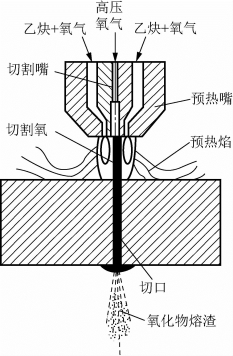

图3.20　气割

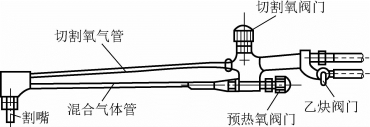

图3.21　割炬

2.气割设备及器材(www.daowen.com)

气割的设备及器材与气焊基本相同，所不同的是气割需要采用割炬，如图3.21所示。割炬与焊炬相比，多了高压氧气管和一个切割氧气阀门。割嘴的结构与焊嘴的结构不同，其周围的一圈是预热用氧—乙炔混合气体出口，中间的通道为切割氧的出口，两者互不相通。

3.气割的条件

金属材料满足下列条件才能采用氧气切割：

1）金属的燃点应低于其熔点，否则在切割前金属已熔化，不能形成整齐的切口而使切口凹凸不平。钢的熔点随含碳量的增加而降低，当含碳量大于或等于0.7%时，钢的熔点接近于燃点，故高碳钢和铸铁难以进行气割。

2）燃烧生成的金属氧化物的熔点应低于金属本身的熔点，且金属氧化物的流动性好，以便氧化物能及时熔化并被吹掉。铝的熔点（660℃）低于其氧化物Al2 O3的熔点（2050℃），铬的熔点（1550℃）低于其氧化物Cr2 O3的熔点（1990℃），故铝合金和不锈钢不具备气割条件。

3）金属燃烧时能放出足够的热量，而且本身的导热性低，从而保证了下层金属有足够的时间预热温度，有利于切割过程不间断地进行。铜及铜合金燃烧时释放的热量较小，且导热性好，因而不能进行气割。

综上所述，能满足气割条件的金属材料有低碳钢、中碳钢和部分普通低合金钢，因为这些材料在工业上应用最多，所以气割也被广泛地应用于工业生产。
