1.焊接电弧的产生

电弧的引燃方法分为接触短路引弧法和高频高压引弧法。

1）接触短路引弧法

将焊条或焊丝与焊件接触短路，利用短路电流加热产生高温；在短路后迅速地将焊条或焊丝拉开，这时在焊条或焊丝端部与焊件表面之间立即产生一个电压，即焊机空载电压，使空气电离产生焊接电弧。接触短路引弧法主要用于焊条电弧焊、熔化极气体保护焊和埋弧自动焊。

2）高频高压引弧法

利用2000～3000 V的高电压，直接将两电极间的空气击穿，引燃电弧。钨极氩弧焊时，在钨极和焊件之间留有2～5 mm的间隙，然后加上高空载电压将电弧引燃。高频高压引弧法，主要用于氩弧焊和等离子弧焊中。

2.焊接电弧的组成

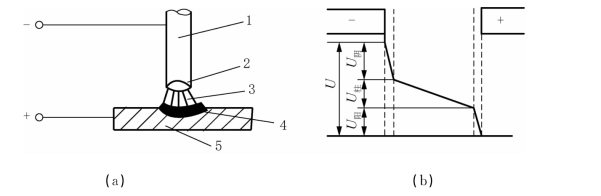

焊接电弧结构如图3.2所示。焊接电弧由阴极区、阳极区和弧柱部分组成，如图

图3.2　焊接电弧结构

3.2（a）所示，电弧结构：1-电极；2-阴极区；3-弧柱；4-阳极区；5-焊件。(www.daowen.com)

电弧两端（两电极）之间的电压降，称为电弧电压。电弧电压由三部分组成，阴极区电压降、阳极区电压降、弧柱电压降，如图3.2（b）所示，电弧压降：U-电弧的压降；U阳-阳极区压降；U柱-弧柱压降；U阴-阴极区压降；U=U阳+U柱+U阴。

3.焊接电弧的静特性

在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压的变化关系称为电弧的静特性，常用一条曲线表示，该曲线称为焊接电弧的静特性曲线，如图3.3所示。

图3.3　焊接电弧的静特性

图3.4　正接和反接

4.焊接电弧的极性

弧焊电源分直流弧焊电源与交流弧焊电源。

当采用直流弧焊电源时，焊件可与电源输出端正极或负极连接，分别称为正接法和反接法。正接和反接如图3.4所示。

焊条电弧焊时，对于酸性焊条来说，可采用交流电源，也可采用直流电源。采用直流电源时，厚板采用正接法，薄板采用反接法。对于碱性焊条常用直流电源反接。
