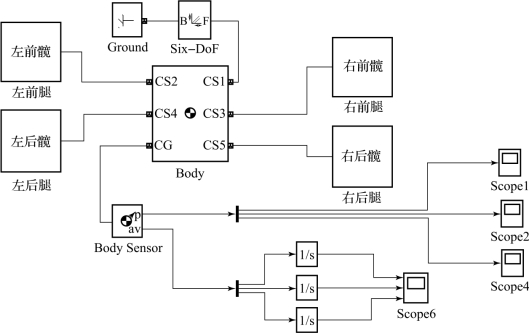

在MATLAB/SimMechanics中建立仿壁虎机器人数学模型,如图8.9所示,该模型分为机身和四条腿共五个部分,其中单腿模块中为机器人的单腿模型。将规划步态中的16个关节的运动角度输入,即可验证仿壁虎机器人在负表面黏附运动的可行性。
图8.9 仿壁虎机器人仿真模型

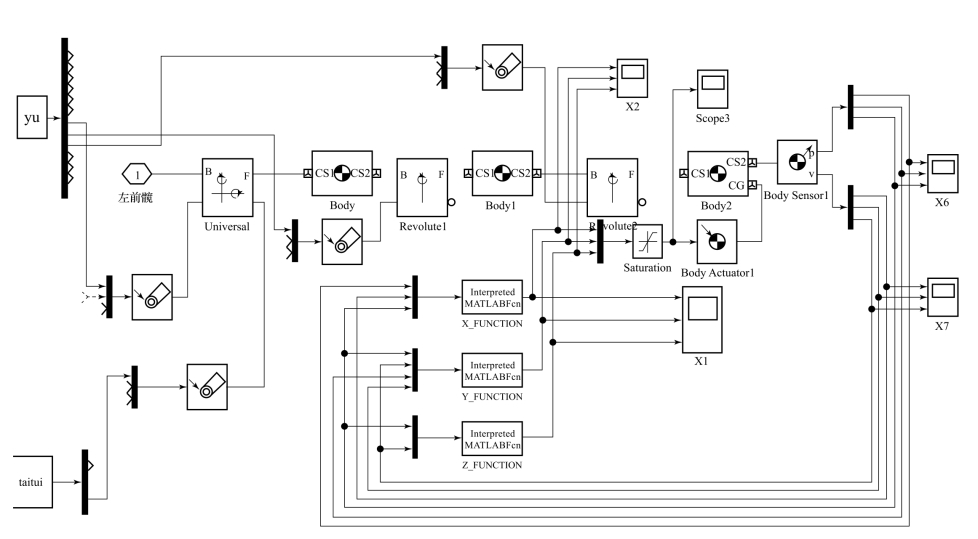

以左前腿为例,如图8.10所示为机器人的单腿仿真模型,图中左上部分为仿壁虎机器人的左前腿模型,右下部分为姿态控制部分,仿壁虎机器人单腿三个方向上的力、姿态控制算法分别封装在三个模块中,机器人另外三条腿的模型与之类似。

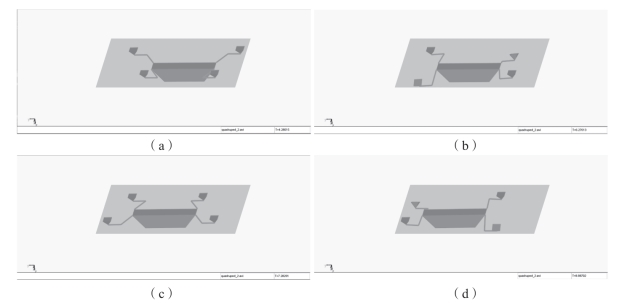

将仿壁虎机器人进行对角步态下的负表面运动仿真,如图8.11为机器人一个周期的运动过程,其中(a)表示机器人左前腿和右后腿前伸并执行落腿动作;(b)表示机器人机身前移且右前腿和左后腿执行抬腿动作;(c)表示机器人右前腿和左后腿前伸并执行落腿动作;(d)表示机器人机身前移且机器人左前腿和右后腿执行抬腿动作。在该运动过程机器人的机身姿态角变化如图8.12所示,机器人的右前腿足端受力变化曲线如图8.13所示。
图8.10 仿壁虎机器人单腿仿真模型(www.daowen.com)
图8.11 仿壁虎机器人在对角步态下的一个周期运动仿真

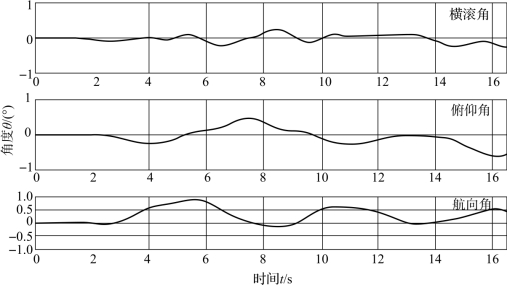

图8.12 仿壁虎机器人机身姿态角变化曲线

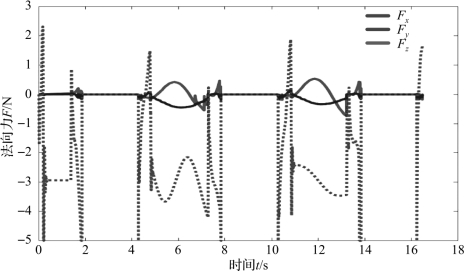

图8.13 仿壁虎机器人右前腿足端受力曲线
