为验证所设计脚趾结构提高脚掌法向黏附力的可行性，首先对脚趾结构进行力学分析。根据上一小节干黏附材料假设模型可知全部贴合时脚趾的受力情况，因此这里主要针对单弧和双弧的脚趾结构进行受力分析。

单弧脚趾结构是将干黏附材料背面的两侧长边与PVC片贴合，中间部分形成一个柔软的弧度，此时脚趾干黏附材料的受力分析如图4.13所示。

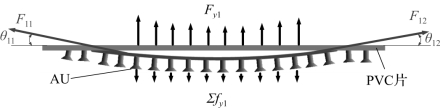

图4.13　单弧脚趾结构设计和受力分析

如图4.13所示，当角度（θ11和θ12）很小时，F11和F12很大，则F11和F12的法向分力很大。分析其受力情况可以得到如下方程：

(www.daowen.com)

双弧脚趾结构是将干黏附材料背面的两侧长边以及中间一部分与PVC片贴合，这样可以形成两个较小的弧度，此时脚趾干黏附材料的受力分析如图4.14所示。

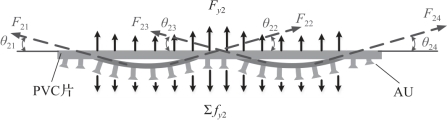

图4.14　双弧脚趾结构设计和受力分析

如图4.14所示，当角度（θ21、θ22、θ23和θ24）很小时，F21、F22、F23和F24很大，即F21、F22、F23和F24的法向分力很大。分析其受力情况可以得到如下方程：

由方程组（4.1）和方程组（4.2）可知，当脚趾干黏附材料大小、基底PVC片厚度都相同时，在静止状态下，双弧脚趾结构的法向黏附力明显大于单弧脚趾结构的法向黏附力。为验证该结论的准确性，将对不同的脚趾结构进行相关实验测试。
