根据上述实验，可以推断出黏附材料的黏附模型如图4.11所示。其中图4.11（a）表示黏附材料的宽度与法向黏附力模型，图4.11（b）表示黏附材料的宽度与切向黏附力模型，图4.11（c）、（d）、（e）、（f）、（g）分别表示厚度为0 mm、0.10 mm、0.20 mm、0.35 mm、0.50 mm的基底材料与法向黏附力模型。

结合上一小节中以不同厚度PVC片为基底的干黏附材料与镜面的接触面积百分比的测试结果，可以假设以不同厚度PVC片为基底的干黏附材料的黏附模型如图4.11所示，且接触面干黏附材料与目标面接触时，其最大黏附力（Fmax）由蘑菇头状圆盘结构即黏附单元（AU）提供。如果黏附单元所受的外力大于最大黏附力，那么黏附单元将与镜面分离。

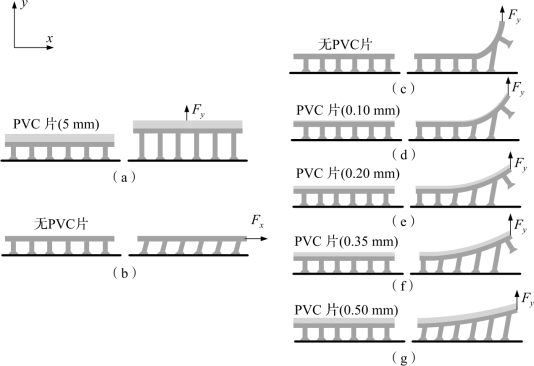

图4.11　不同基底厚度的干黏附材料模型(www.daowen.com)

（a）法向力（Fy）作用于5 mm基底的干黏附材料；（b）切向力（Fx）作用于无基底的干黏附材料；（c）法向力（Fy）作用于无基底的干黏附材料；（d）法向力（Fy）作用于0.10 mm基底的干黏附材料；（e）法向力（Fy）作用于0.20 mm基底的干黏附材料；（f）法向力（Fy）作用于0.35 mm基底的干黏附材料；（g）法向力（Fy）作用于0.50 mm基底的干黏附材料

在研究过程中发现以刚度大的材料为基底（如5 mm的PVC片）时，基底可认为是刚性基底，干黏附材料的法向黏附力很大。因为在保证干黏附材料与水平镜面完全接触的情况下，以刚度大的材料为基底的干黏附材料受到竖直向上的作用力时，干黏附材料的所有黏附单元都与镜面接触且都参与受力，所以可叠加产生更大的法向作用力，此时与镜面的黏附面积为有效黏附面积，此时干黏附材料在法向作用力下的黏附模型如图4.11（a）所示。同样，没有基底的干黏附材料在与水平镜面完全接触的情况下受到沿x轴方向的外力，其黏附单元也都参与受力，此时干黏附材料的切向黏附力也是最大的，干黏附材料在切向作用力下的黏附模型如图4.11（b）所示。

当向干黏附材料单侧施加竖直向上的作用力时，以0.50 mm厚度的PVC片作为基底的干黏附材料的法向黏附力大于以其他厚度PVC片（0.35 mm，0.20 mm，0.10 mm）和无PVC片为基底的干黏附材料的法向黏附力，因为以0.50 mm厚度PVC片为基底的干黏附材料在单侧受到竖直向上的外力时，其参与形成作用力的黏附单元的数量多于以其他PVC片（厚度小于0.50 mm）为基底的干黏附材料上的黏附单元参与数量，即有效黏附面积相对较大。干黏附材料在单侧法向作用力下的黏附模型如图4.11（c）～（g）所示。
