为了验证基底材料厚度与各向异性力的关系，设计了如图4.9所示的实验。

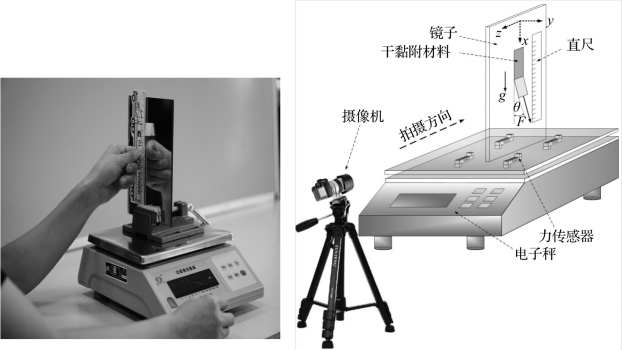

图4.9　各向异性力实验示意(www.daowen.com)

实验时，在同一块黏附材料的一面依次贴上厚度为0.10 mm、0.20 mm、0.35 mm、0.50 mm的塑料片基底材料，另一面黏附在垂直于电子秤的镜面上，在干黏附材料的一端施加一个与镜面成一定角度的力。整个实验过程通过摄像机记录，通过视频可以观察出不同基底厚度，在不同角度下的切向黏附力和法向黏附力的大小，得到如图4.10所示的曲线（0 mm代指没贴塑料片基底材料）。由图中可以看出，黏附材料贴有0.10 mm、0.20 mm、0.35 mm、0.50 mm厚度的塑料片基底材料时，角度在0°～13°范围以内具有最大的切向黏附力；角度在13°～19°范围以内具有最大的法向黏附力；角度在19°～180°范围以内时，切向黏附力和法向黏附力随着角度的增加而减小。黏附材料没贴塑料片基底材料时，角度在0°～8.2°范围以内具有最大的切向黏附力；角度在8.2°～15.9°范围以内具有最大的法向黏附力；角度在15.9°～180°范围以内时，切向黏附力和法向黏附力随着角度的增加而减小。总体而言，贴有0.50 mm厚度塑料片基底材料的黏附材料，其切向黏附力和法向黏附力大于贴有其他厚度（0.35 mm、0.20 mm、0.10 mm）塑料片基底材料的黏附材料和没贴塑料片基底材料的黏附材料。角度在90°～180°范围以内时，黏附材料的切向黏附力和法向黏附力大约是角度在0°～13°范围以内的1／40。

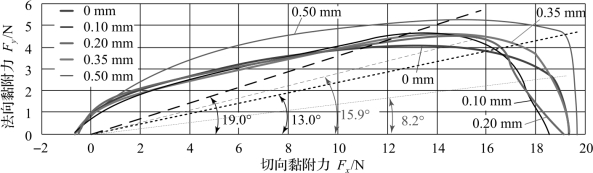

图4.10　不同基底厚度下的各向异性力［112］
