1.原理和适用范围

（1）原理 零件被安装在用来模拟零件功能操作的试验台上，试验液体在已知条件下的运动使污染物脱离被测表面，并转移到试验液中，以作为后续分析之用。试验液的运动既可以通过压力也可以通过真空来实现，对于主动零件，根据其功能原理，零件应当由外部装置或运动液体来驱动。

（2）特点 用此方法确定零件的清洁水平时，有几个参数影响萃取污染物的效果，如流速、流动持续时间、试验液、液体黏度等。

（3）适用范围 在实验室的功能试验台上，试验液在压力或真空下的流动，从零件中萃取污染物的原理，它适用于液体能容易地流过的零件。

2.基本测定过程

（1）使用装备 试验液、试验容器、压力冲洗液分配器、收集设备、抽样容器和环境条件与6.5.2节相同。

（2）试验的建立 使用一个试验装置，使零件在以试验室与客户双方协定的、包含在检验文件中的可接受的流速、温度和压力下进行操作。典型的试验装置如图6-30所示。

试验装置的设计和所选的零件对测量的准确性、可重复性来说是很关键的，其基本规则是：零件应不能改变也不能修正颗粒的尺寸分布；零件在其操作期间不会促使颗粒沉积，并被设计成操作在停止一段时间后，能快速和有效地使颗粒重新被液体带走。

（3）方法及过程 处理与储存要求、萃取过程的建立和确认与6.5.2节相同。

1）用压力冲洗的典型试验台，其示意图如图6-30所示。

操作方法是将试验零件8安装在试验台架上并进行旁路，将试验液充入试验液储液罐和系统中，调整阀隔离清洁的过滤器使它进入回路，并开启三通球阀9到重复循环位置，起动循环泵3，通过流量调节阀4或调整泵的速度来设定流速到规定值。然后操作此系统，直到试验液的清洁度水平（在取样阀10中测量）达到所需的空白水平。如没有这样的空白值规范，清洁度至少达到ISO4406（HydrauliV fluid power—Fluids—Method for Voding the level of Vontamination by solid partiVles）中-/12/9号的值。

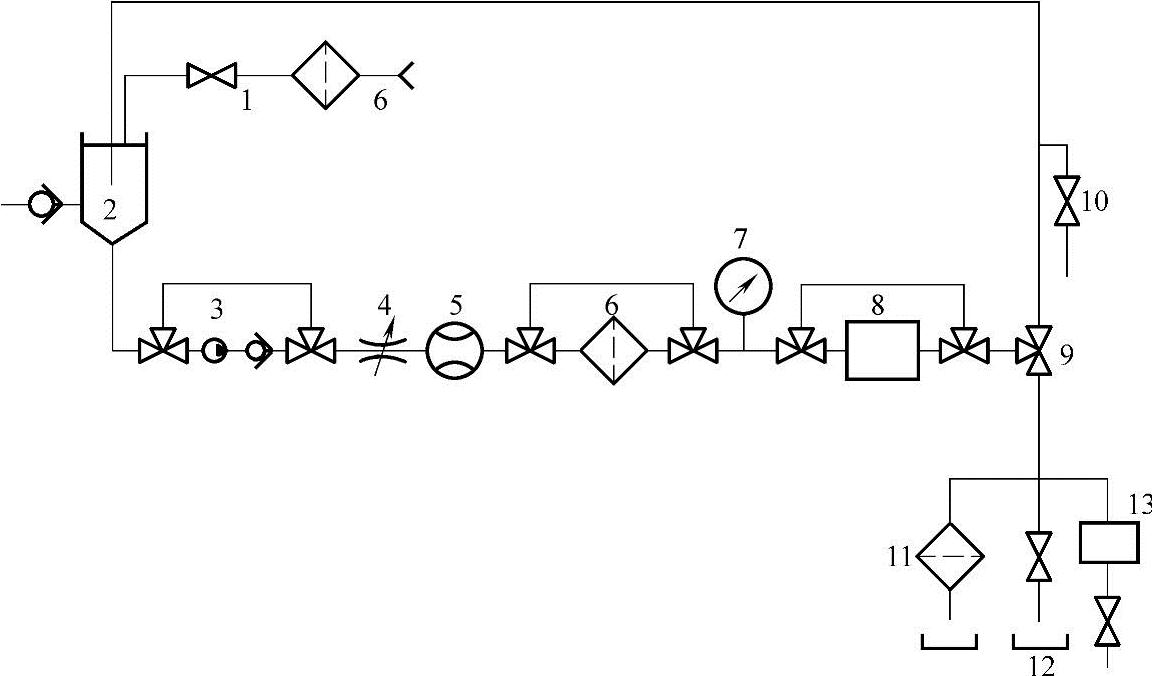

图6-30 压力冲洗用的各种试验台选择图解(www.daowen.com)

1—空气压力源 2—试验液储液罐 3—循环泵 4—流量调节阀 5—流量计 6—清洁过滤器 7—压力表 8—试验零件 9—三通球阀 10—取样阀 11—试验滤膜 12—萃取液取样容器 13—在线自动颗粒计数器

在进行萃取试验时，为获得所需的流速，可对储液罐加压到所需的压力并调整流量调节阀4的位置，或调整泵的旋转速度及流量调节阀4的位置。开启三通球阀9到萃取位置，开启阀隔离零件使它在线，调整流速到所需值。让试验液流动一定的时间，使试验液流过的量与萃取程序和检验文件中规定的量相同，然后开启三通球阀9使流体再循环，然后停止流动。

最后通过合适的分析方法来分析整个萃取液。

2）用真空冲洗的典型试验台。其示意图如图6-31所示。

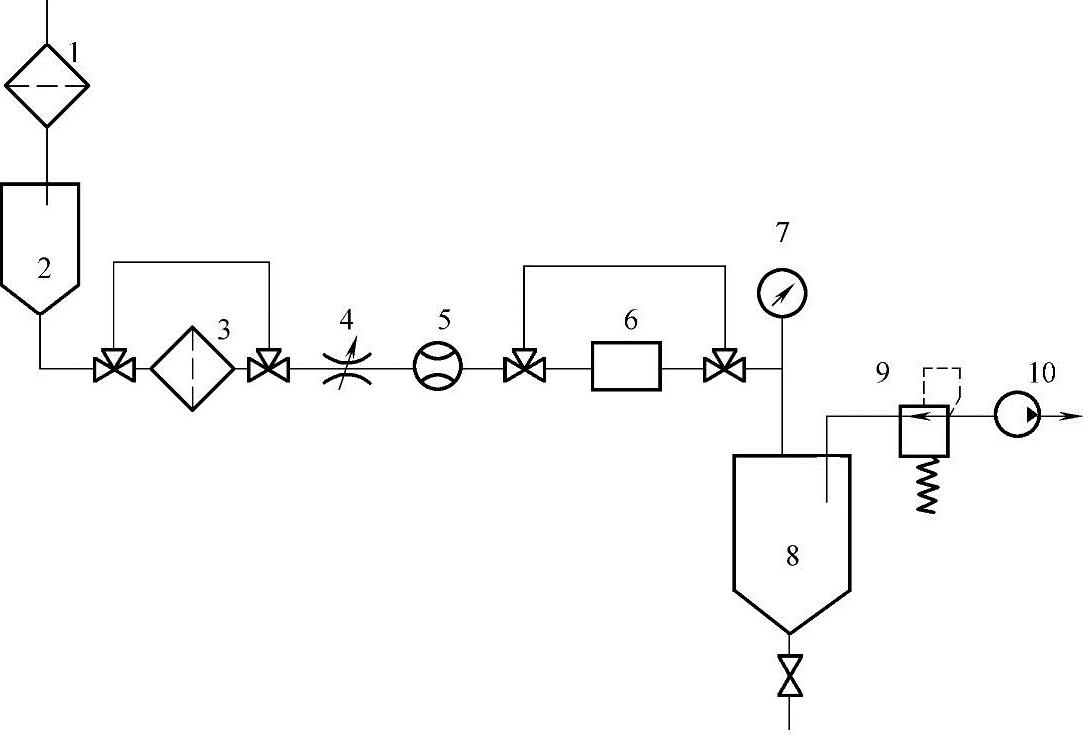

图6-31 真空冲洗用的各种试验台选择图解

1—空气过滤器 2—试验液储液罐 3—清洁过滤器 4—流量调节阀 5—流量计 6—试验零件 7—真空测量仪 8—真空收集储蓄罐 9—真空调节阀 10—真空泵

操作方法是将试验零件6安装在试验台架上并进行旁路，将试验液充入试验液储液罐2，并关闭流量调节阀4，开启真空泵10并用真空调节阀9设定真空到规定的值，打开隔离阀使零件在线，应用零件隔离阀设定萃取液流速到规定值，让试验液从试验液储液罐2流到真空收集储蓄罐8。

为清洁试验液，可连接辅助泵在循环系统中循环试验液，或让液体流过清洁过滤器（分批地）后到合适的清洁容器中来进行清洁，持续进行，直到获得所需的清洁度值为止。

最后通过合适的分析方法来分析整个萃取液。

3.计算

与6.5.2节相同。
