阶跃函数和阶跃响应详解

时间:2023-06-27 理论教育 版权反馈
【摘要】:任意时刻t0起始的单位阶跃函数图形如图8-18所示,也称为延迟的单位阶跃函数,可定义为如果电路的初始状态为零,输入为单位阶跃函数,则相应的响应就称为单位阶跃响应。在0

阶跃函数和阶跃响应详解

单位阶跃函数是一种奇异函数,可用ε(t)表示,其定义为

单位阶跃函数波形如图8-18(a)所示

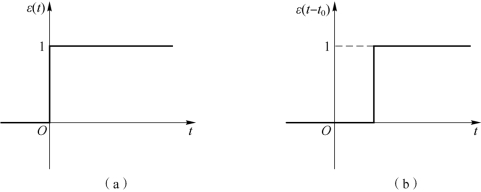

图8-18 单位阶跃函数图形

(a)单位阶跃函数波形;(b)延迟的单位阶跃函数波形

单位阶跃函数在t=0 瞬间不连续,有跃变,t=0 处为间断点,可以认为函数在t=0 点的左极限为0,右极限为1。

任意时刻t0起始的单位阶跃函数图形如图8-18(b)所示,也称为延迟的单位阶跃函数,可定义为

如果电路的初始状态为零,输入为单位阶跃函数,则相应的响应就称为单位阶跃响应。

单位阶跃函数的作用有以下4 种。

(1)阶跃函数相当于电源瞬间接通网络,图8-19(a)所示的开关动作,可以用图8-19(b)表示,因此阶跃函数也称为开关函数。

(2)阶跃函数可以用来起始任意函数,即

图8-20 为单位阶跃函数起始正弦函数。

(3)阶跃函数可以用来延迟函数,如图8-21 所示。

(4)阶跃函数可以用来表示复杂的信号,如图8-22 所示的矩形脉冲函数可以写为

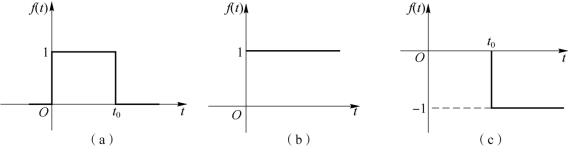

图8-22 矩形脉冲函数用阶跃函数表示

(a)脉冲函数;(b)ε(t)函数;(c)-ε(t-t0)函数

在电路中,单位阶跃函数激励的零状态响应称为单位阶跃响应,图8-23 是单位阶跃函数激励的RC 电路,图中单位阶跃函数取代了开关。

RC 串联电路的单位阶跃响应为

以上两式由于引入了单位阶跃函数,故不再需要添加时间条件。(www.daowen.com)

若知道了一个电路的单位阶跃响应,就可以知道它在任意直流激励下的零状态响应,即将阶跃响应乘以该直流激励的值。图8-19(a)所示的电路在t=0 时接入直流电压源,这相当于该电路在阶跃电压USε(t)激励下求零状态响应,如图8-19(b)所示。电容电压和电路中电流的零状态响应为

如果图8-19 所示电路在t=t0时接入直流电压源,就相当于该电路由延迟的阶跃电压uS=USε(t-t0)激励,则电容电压和电路电流的零状态响应为

注意:

上式为延迟的阶跃响应,不要写为

其区别如图8-24 所示,延迟的阶跃响应对应不同曲线。

【例8-7】 电路如图8-25 所示,开关S 合在位置1 时电路已达稳定状态,当t=0 时,开关由位置1 合向位置2,当t=τ=RC 时又由位置2 合向位置1,求t > 0 时的电容电压uC(t)。

解:

方法一:将电路的工作过程按照开关的位置分段求解。

在0<t<τ 区间内,RC 电路为零状态响应,即

在τ< t< ∞区间内,RC 电路为零输入响应,即

方法二:用阶跃函数表示激励,求阶跃响应。

根据开关的动作,电路的激励uS(t)可以用图8-26 所示的矩形脉冲表示。

该脉冲可以写为

RC 电路的单位阶跃响应为

根据线性电路的叠加性有

其中,第一项为阶跃响应,第二项为延迟的阶跃响应。

uC(t)的波形如图8-27 所示。
