无源二端口网络可以用一个简单的二端口电路模型来等效,该模型的方程与原二端口网络的方程相同。根据不同的网络参数和方程可以得到结构完全不同的等效电路。
1.互易二端口网络的等效电路
在互易二端口网络的Z 参数矩阵中,有Z12=Z21;在Y 参数矩阵中,有Y12=Y21,在互易二端口网络的Z 参数矩阵或Y 参数矩阵中,只有3 个独立的参数。因此,对于互易二端口网络,可以用T 形电路或π 形电路进行等效,如图7-38 所示。

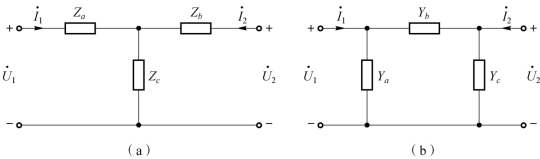

图7-38 互易二端口网络的等效电路
(a)T 形等效电路;(b)π 形等效电路
1)T 形等效电路
已知一个二端口网络的Z 参数矩阵,可以用图7-38(a)T 形电路进行等效,T 形等效电路的Z 参数矩阵与已知二端口网络的Z 参数矩阵相同,即
因此,T 形等效电路中参数
【例7-13】 已知互易二端口网络N的Z 参数矩阵为,RL=12 Ω,计算图7-39(a)所示电路的电流。
解:互易二端口网络N 用T 形电路进行等效,等效电路图如图7-39(b)所示。Za、Zb、Zc为
Zb、RL和Zc构成并联电路的等效阻抗为
流过Zb和RL的电流为
2)π 形等效电路
已知一个二端口网络的Y 参数矩阵可以用图7-38(b)π 形电路进行等效,π 形等效电路的Y 参数矩阵与已知二端口网络的Y 参数矩阵相同,即
因此,π 形等效电路中参数为
π 形和T 形等效电路可以互换,根据其他参数与Y、Z 参数的关系,可以得到用其他参数表示的π 形和T 形等效电路。(www.daowen.com)
【例7-14】 已知互易二端口网络的Y 参数矩阵为,求其π 形等效电路。
解:首先画出π 形等效电路,如图7-40 所示。其参数Ya、Yb和Yc为
2.一般二端口网络的等效电路(含受控源的二端口网络)
一般二端口网络是指除去互易二端口之外的二端口网络,可以用Z 参数表示的等效电路进行等效,也可以用Y 参数表示的等效电路进行等效。
1)用Z 参数表示的等效电路
方法一:直接由参数方程得到等效电路。
二端口网络的Z 参数方程为
可以得到等效电路,如图7-41(a)所示。
方法二:把Z 参数方程变换后进行等效。
Z 参数方程变换后为
可以用图7-41(b)进行等效。
2)用Y 参数表示的等效电路
方法一:直接由参数方程得到等效电路。
二端口网络的Y 参数方程为
可以得到等效电路,如图7-42(a)所示。
方法二:把Y 参数方程变换后进行等效。
Y 参数方程变换后为
可以用图7-42(b)进行等效。
