通信、电子等系统中常用到谐振电路，本节以超外差式中波调幅收音机为例进行介绍。

无线电广播采用高频电磁波（正弦波）发射的方法进行发射信号。不同电台采用不同频率的高频电磁波作为载体，携带声音信号发射出去，在无线电技术中称为调制，其中高频电磁波称为载波。可以有3 种方式控制高频电磁波的3 个参数，如果控制高频电磁波的振幅，则调制方式称为调幅（AM）；如果控制高频电磁波的频率，则调制方式称为调频（FM）；控制高频电磁波的相位，则调制方式称为调相（PM）。在无线电广播中，常用的调制方式有调幅和调频两种，但以调幅用的最为普遍。

在晶体管收音机中，多采用磁性天线作为接收信号的天线。无线接收的方式有直接放大式和超外差式。直接放大式接收是对接收到的高频调幅载波信号直接进行放大，经检波后直接推动喇叭发出声音。直接放大接收方式在整个频段放大倍率是不均匀的。为了使不同频率的信号能够得到均匀地放大，把所接收到的所有的高频信号都变成同一固定的中频信号（仅改变信号的载波频率），一般采用收音机一个高频等幅振荡，然后与外来的信号在变频器中混频而产生一个新的频率（我国调幅广播中波段为465 kHz），即外差式接收，同时对所产生的中频信号放大，这种接收方式称为超外差式，如图6-15 所示。(www.daowen.com)

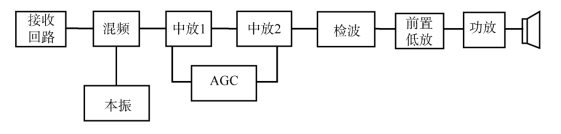

图6-15　超外差式收音机框图

超外差式收音机电路中的接收回路采用LC 谐振电路，从磁性天线线圈接收进来的高频信号，通过调谐电路的谐振选出需要的电台信号，当改变可调电容时，就能收到不同频率的电台信号。LC 谐振回路在其固有振荡频率等于外界某电磁波频率时产生谐振，从而将某台的调幅发射信号接收下来，并通过线圈耦合到下一级电路。
