液晶彩电的电源板电路均是并联型开关电源。根据在液晶彩电中位置的不同，开关电源可分为外置电源和内置电源、整合电源三种。

1.外置电源

外置电源是指电源安装在液晶彩电外部，以单独电源盒的形式通过连接线及插头与液晶彩电连接，这种开关电源一般称为电源适配器，其输出的直流电压一般为12V，也有一些机型为18V、24V、28V等，其输出的直流电压通过插接口输入到液晶彩电内部的DC/DC变换器中，经DC/DC变换后，再产生整机小信号处理电路所需的5V、3.3V、2.5V、1.8V等几路电压，外置型电源盒电路简单、功率小，常应用于小屏幕液晶彩电中。图1-3为康佳KIP060I01-01电源板电路框图，没有PFC电路和待机控制电路，与CRT彩电电源电路相似。

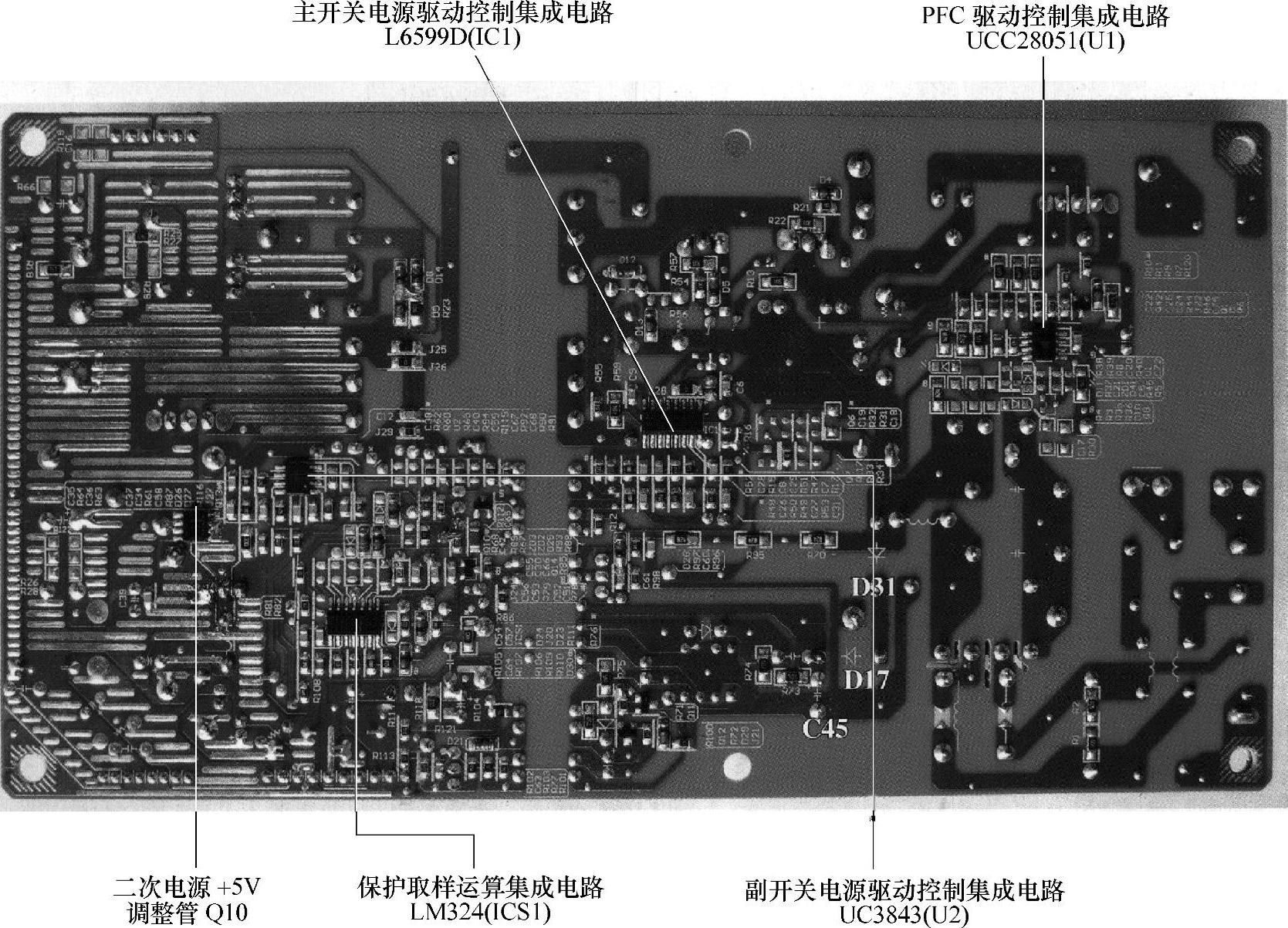

图1-1 长虹FSP205-4E01电源板正面图

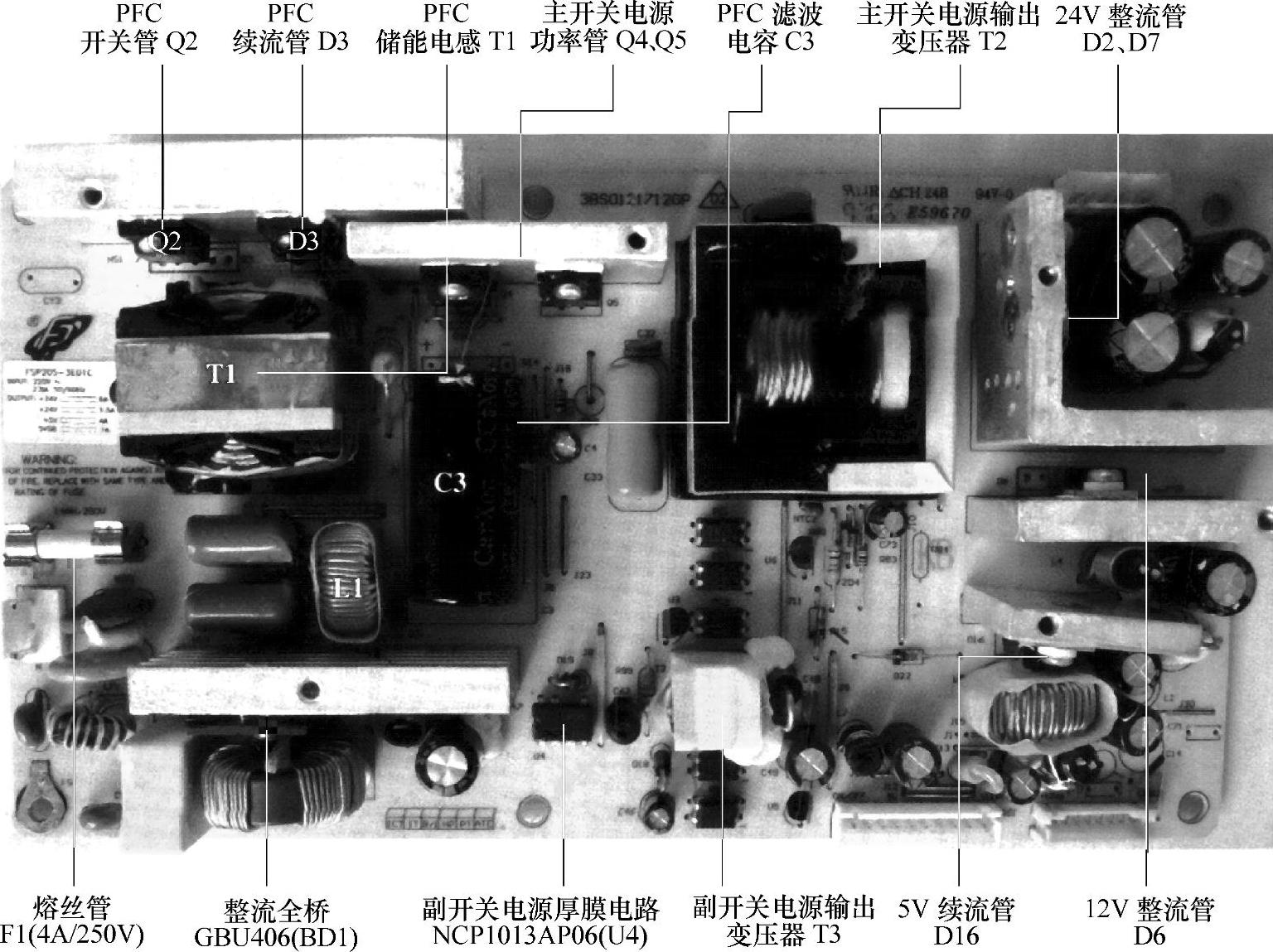

图1-2 长虹FSP205-4E01电源板底面图

(www.daowen.com)

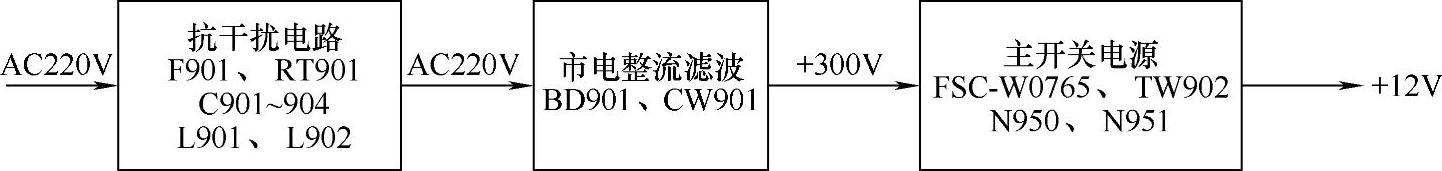

图1-3 康佳KIP060I01-01电源板电路框图

2.内置电源

内置电源是指在液晶彩电内部专设一块开关电源板，安装在主板的旁边，输出的5V、12V、18V、24V、28V等直流电压，再加到DC/DC变换器中，产生整机小信号处理电路所需的3.3V、2.5V、1.8V等几路电压。内置电源大多设有PFC电路，大功率电源板还采用半桥式推挽输出电路，提高开关电源的功率因数，不仅可以节能，还可以减少电网的谐波污染。图1-4是长虹FSP205-4E01电源板电路框图，分为主电源、副电源，设有PFC电路、待机控制电路、过电流与过电压保护电路，是大屏幕液晶彩电常用的电路结构。

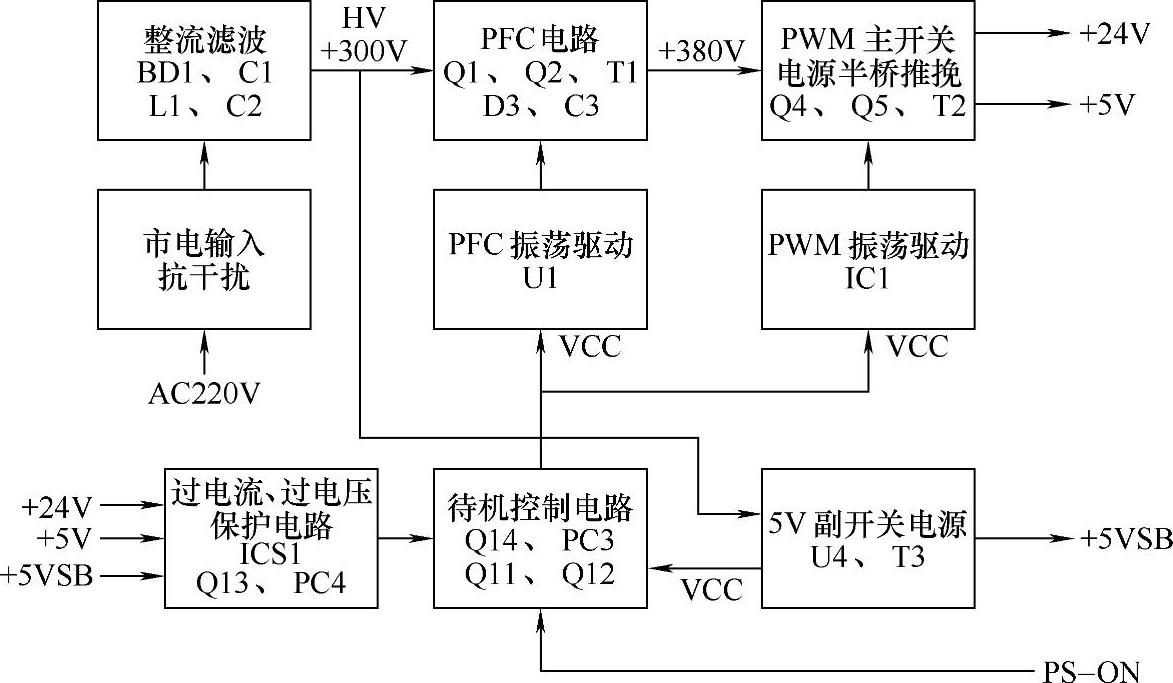

图1-4 长虹FSP205-4E01电源板电路框图

3.整合电源

整合电源是将电源电路与背光灯高压逆变器电路做在一个电路板上，常称为整合板或IP板，图1-5是长虹新型液晶彩电采用的VLC82002.50整合电源板电路框图。整合型电源板与上两种类型电源相比，最大的区别是，这种电源板送给逆变器的供电电压并不是+24V或+12V，而是市电整流滤波及PFC变换后的+380V直流电压。逆变器将+380V通过DC-AC升压达到灯管所需高压，省去了24V转换，减少了功率损耗，从而提升了系统能效，减少了电源板的发热量，降低了总成本，但这种方案对逆变器上元器件的耐压提出了更高的要求。目前，这种整合板应用在新型液晶彩电或小屏幕液晶彩电中。
