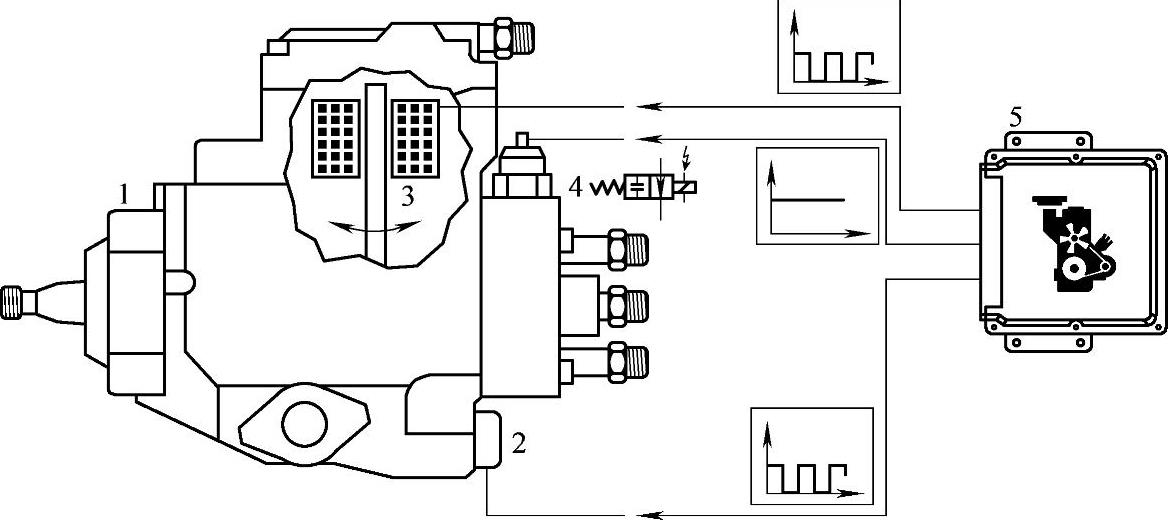

图8-25 位置控制式VE分配泵的工作原理图

1—分配泵 2—供油正时控制电磁阀 3—油量调节电磁铁 4—电子停油装置（ELAB） 5—柴油机和喷油系统的ECU

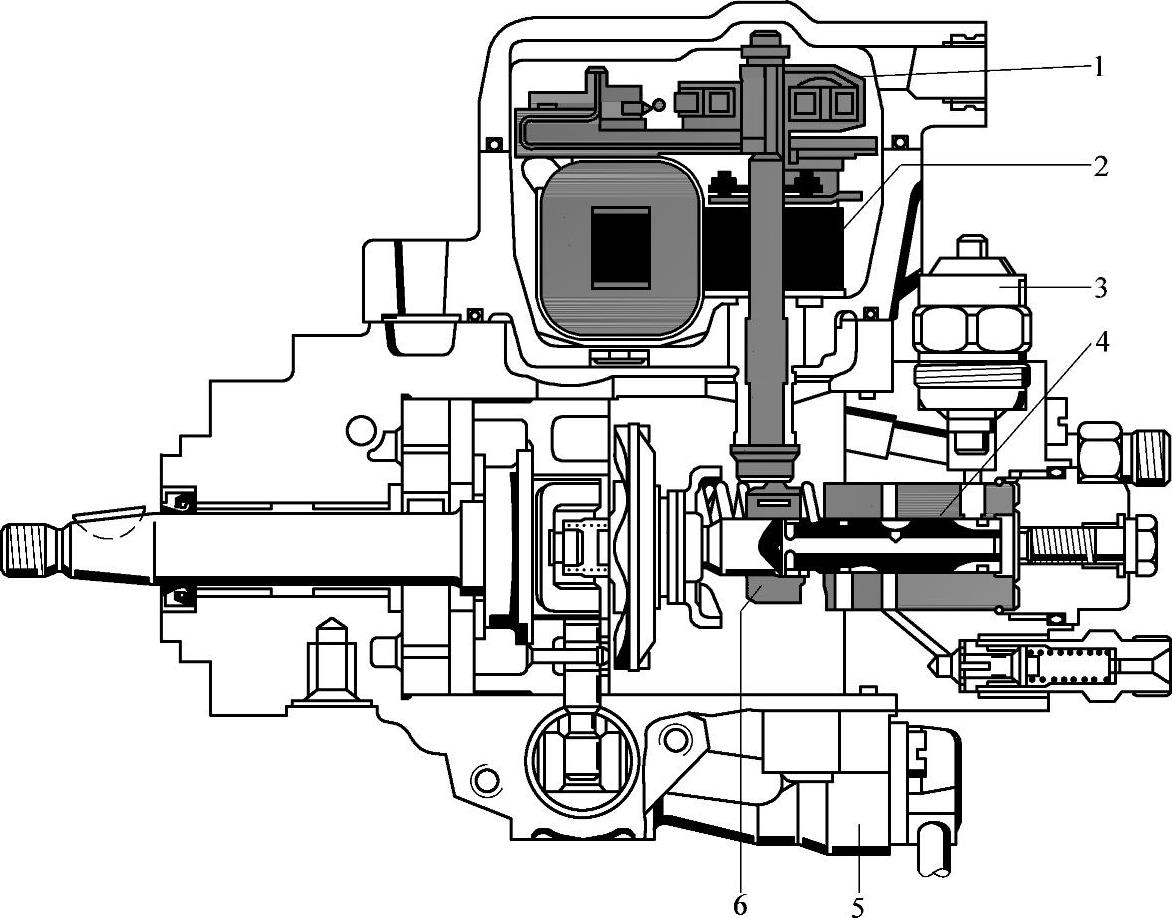

图8-26 位置控制式VE分配泵的结构

1—调节轴角位移传感器 2—油量调节电磁铁 3—电子停油装置（ELAB） 4—分配泵柱塞 5—供油正时控制电磁阀 6—油量调节套(www.daowen.com)

图8-25和图8-26所示分别为位置控制式VE分配泵的工作原理和结构图，由图可见，油量调节机构的电磁铁（图8-25中的3和图8-26中的2），在ECU指令的控制下使调节轴产生旋转，后者则以其下端杠杆的球头销拉动油量调套（图8-26中的6）使其沿分配泵柱塞（图8-26中的4）左右移动，以改变分配泵的供油量；而供油正时则由脉冲电磁阀（图8-25中的2和图8-26中的5）控制，脉冲电磁阀（Clocked Solenoid Valve）作为旁通阀接在分配泵液压提前器（图5-45和图5-46）的旁通油路中，它可以在ECU指令下，反复开闭，通过其开关比（即开启与关闭时间的比例）的变化来控制作用在提前器柱塞上的压力，以改变供油正时，再利用相应的传感器（如针阀升程传感器或装在滚轮座圈上的角位移传感器）给出的反馈信号，以实现比较精确的闭环控制。

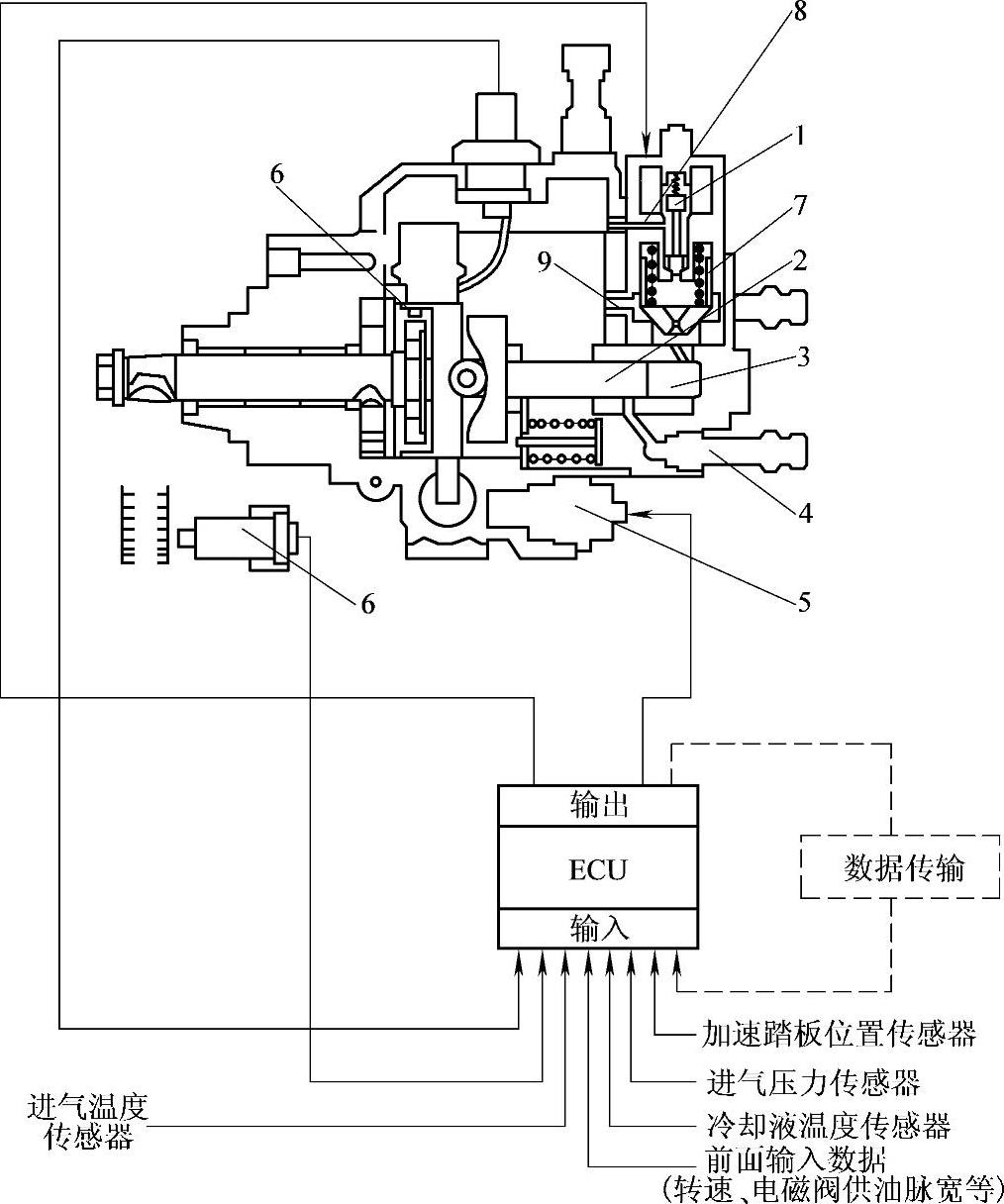

图8-27 ECD-V3型分配泵电控系统图

1—电磁溢流导向阀 2—柱塞 3—柱塞顶部空间 4—出油阀 5—供油正时控制电磁阀 6—喷油泵转角位置传感器 7—主阀 8—低压油路 9—旁通油路
