1.ANR算法原理

LTE协议规定SON包括自配置、自优化、自诊断等方面，ANR属于自优化功能之一，能够自动维护邻区关系的完整性和有效性，从而减少非正常邻区切换，提高网络性能；另外，还可以减少人工操作，降低网络优化及运行维护的成本。

根据不同的系统类型，ANR分为系统内ANR和异系统ANR；根据邻区信息的不同测量方式，ANR又分为事件ANR和快速（周期）ANR，如图6-21所示。

图6-21 ANR的分类

系统内ANR能够自动维护LTE系统内邻区关系的完整性和有效性，从而减少非正常邻区切换，提高网络性能；另外，还可以减少人工操作，降低网络优化及运行维护的成本。该特性主要解决LTE系统内自动生成和维护系统内邻区关系。

系统间ANR能够自动维护E-UTRAN与GERAN/UTRAN/CDMA2000间邻区关系的完整性和有效性，从而减少非正常邻区切换，提高网络性能；另外，还可以减少人工操作，降低网络优化及运行维护的成本。

2.事件ANR算法

系统内ANR包括事件ANR和快速ANR。系统内事件ANR通过UE切换测量和UE历史信息来检测漏配邻区信息，并进行邻区关系维护和非正常邻区覆盖评估；系统内快速ANR（也称为周期ANR）通过周期触发UE测量上报方式，尽快获取邻区信息并上报给eNodeB，减少UE在切换时进行系统内事件ANR测量对切换性能带来的负面影响。

（1）漏配邻区监测

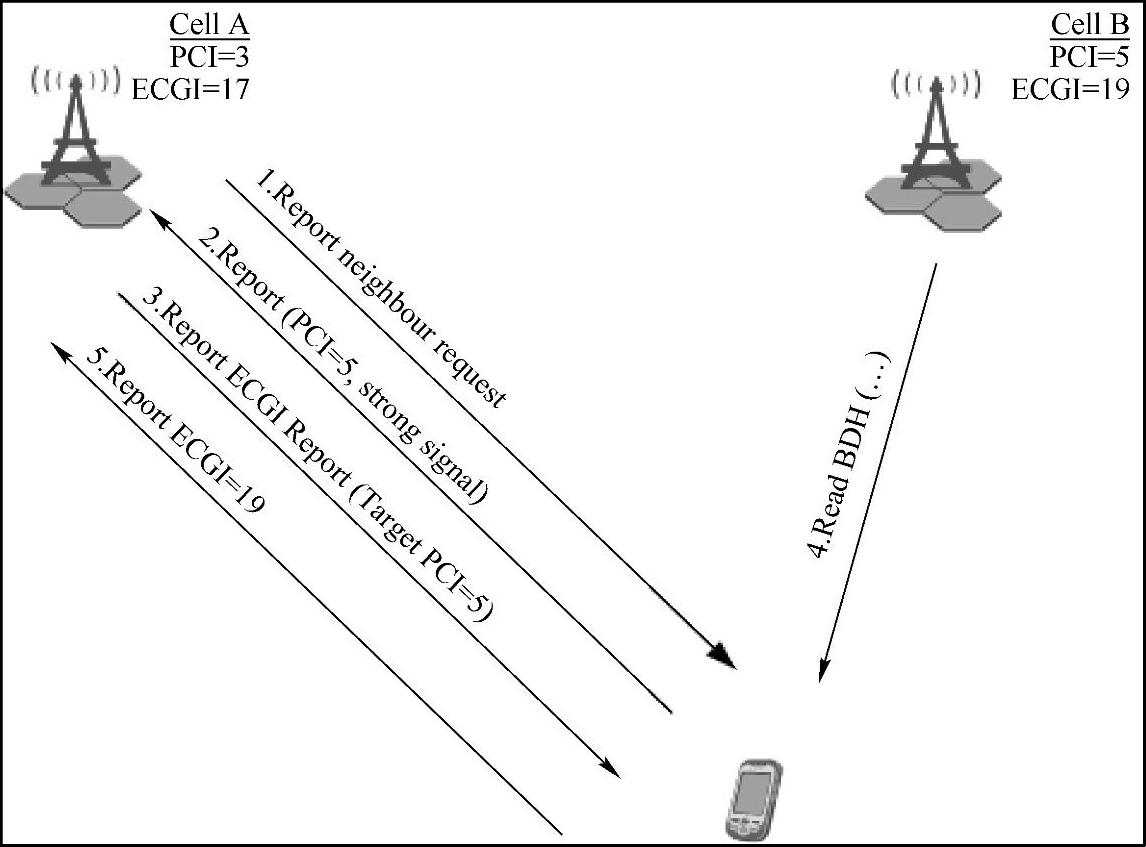

通过UE切换测量发现漏配邻区。系统内事件ANR根据同频测量报告、异频测量报告中的满足切换条件的小区列表发现未知PCI小区。Cell A所属的eNodeB通过UE切换测量发现Cell B的流程如图6-22所示。

图6-22 漏配邻区监测流程

1）源eNodeB下发UE测量配置信息，指示UE按照配置要求测量周边小区。

2）UE以测量报告的方式上报满足测量配置要求的Cell B的PCI给源eNodeB。

3）UE不会上报RRC黑名单中小区的测量报告。

4）源eNodeB比较Cell B的PCI是否存在Cell A的系统内NCL中。若存在，则退出该流程；若不存在，则源eNodeB向UE下发测量配置，要求UE去读取Cell B的ECGI、TAC（Tracking Area Code）、PLMNID list等参数的请求。

5）源eNodeB允许UE通过BCH（Broadcast Channel，广播信道）去读取Cell B的EC⁃GI、TAC、PLMNID list等参数信息。

UE将读取到的Cell B的ECGI、TAC、PLMN ID list等参数信息上报给源eNodeB。

（2）通过UE历史信息发现漏配邻区

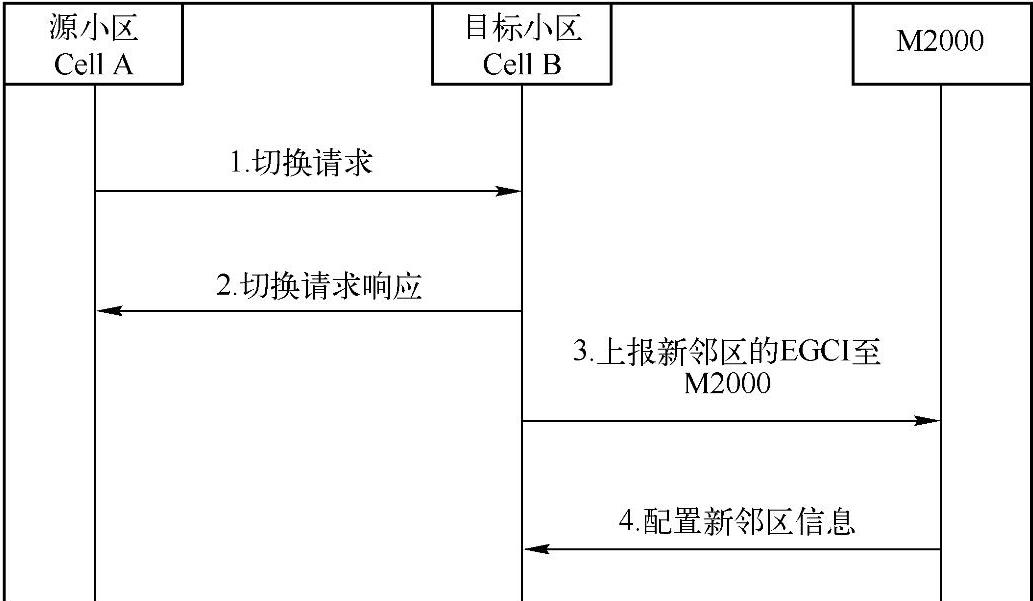

UE进行切换时，源eNodeB会向目标eNodeB发送UE历史信息。华为ANR特性支持通过读取UE历史信息发现漏配邻区。发现流程如图6-23所示。

图6-23 通过UE历史信息发现漏配邻区流程

1）源eNodeB向目标eNodeB发送切换请求消息。

2）目标eNodeB收到切换请求消息后，解析消息中的UE历史信息，发现了UE在最后停留过的小区（即源小区Cell A）的ECGI在目标小区Cell B的NCL中不存在，则判定Cell A为Cell B的漏配邻区。

3）目标eNodeB上报Cell A的ECGI到M2000。

4）M2000根据ECGI检索Cell A的PCI、TAC和PLMN ID list等信息，并发送给目标eNodeB。目标eNodeB将Cell A的信息添加到目标eNodeB的系统内NCL中。(www.daowen.com)

3.快速ANR算法

（1）算法概述

快速ANR也称为周期ANR，系统内快速ANR通过AnrSwitch的子开关IntraRatFastAnrS⁃witch来控制，打开开关则系统内快速ANR功能生效。

快速ANR在UE发生切换之前，通过周期触发UE测量上报方式，将RSRP信号质量达到或超过FastAnrRsrpThd的邻区信息尽可能获取到并上报给eNodeB，降低UE在切换时进行事件ANR测量对切换性能带来的负面影响。

考虑到UE进行快速ANR测量上报对网络吞吐量的负面影响，引入了参数FastAnrIn⁃traRatMeasUeNum来限制系统内同时参与快速ANR测量的UE数量，当系统内同时参与快速ANR测量的UE个数达到门限值时，eNodeB将不会选择新的UE进行系统内快速ANR测量，直到有UE退出快速ANR测量，从而限制过多UE同时进行快速ANR测量上报对网络上行吞吐量的负面影响。

（2）系统内事件ANR打开对性能的影响

系统内事件ANR打开时，eNodeB指示满足切换条件的UE进行ANR测量会增加UE从服务小区切换到目标小区的时延。UE在DRX期间读取未知小区CGI的过程中，UE不能被调度，因此影响UE吞吐率。

（3）系统内快速ANR打开对性能的影响

在测量期间，UE周期测量并上报同频最强邻区PCI的过程不会对UE的吞吐率造成影响。UE通过GAP过程进行测量异频邻区和异系统邻区，GAP模式下会影响UE吞吐率。

UE在DRX期间读取未知小区CGI过程。在DRX期间UE不能被调度，因此影响UE吞吐率。

快速ANR限制了每个小区同时选择UE的最大个数以及每个UE周期上报最强邻区PCI的最大次数，所以对整个系统性能的影响是可控和可接受的。

系统内ANR可以优化并有效维护系统内邻区关系，减少由于邻区关系问题引入的掉话或切换失败，从而降低掉话率并提升系统内切换成功率。因为影响切换成功率和掉话率的因素很多，所以无法具体量化ANR特性对于这两个指标的增益，支持ANR的终端数量、终端分布等因素都会影响ANR发现未知邻区的速度。

（4）算法验证过程

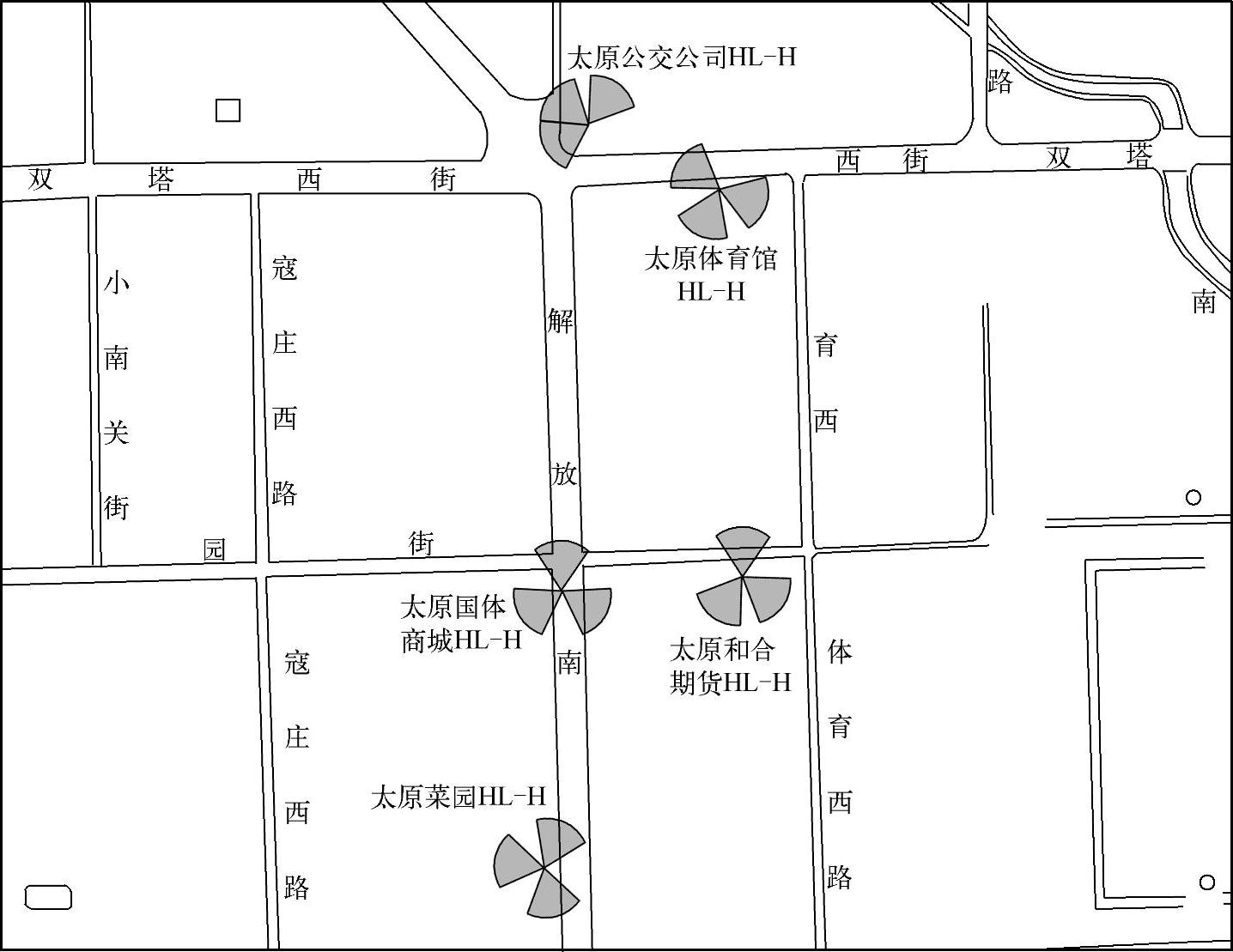

为了验证ANR算法，特选取临近5个基站（公交公司、体育馆、国体商城、和合期货、菜园）作为验证算法的一个小区域，基站分布如图6-24所示。

eNodeB主要进行3个方面的配置：ANR功能开关、ANR参数调整、DRX功能开关及参数。

开启DRX功能开关并设置ANR专用DRX周期。

通过后台对Uu口信令跟踪，可以断定ANR算法成功生效。

（5）ANR优化结果

1）X2链路核查，通过MML查询发现相邻基站间的X2口链路已经自动建立完成。

2）外部小区（NCL）核查，通过MML查询发现相邻基站间的外部小区已经自动添加完成。

3）邻区关系（NRC）核查，通过MML查询发现相邻小区间的邻区关系已经自动添加完成。

4.总结

ANR可以实现同频站点/小区间X2链路、外部小区、邻区关系的自动添加。ANR支持DRX特性的终端支持，目前现网中的部分终端不具备此功能。在建网初期邻区关系调整量较大阶段，需要开启快速ANR和事件ANR；在建网后期邻区关系调整量较小阶段，需要开启事件ANR，减少终端上报MR频次，延长终端待机时间。快速ANR需要和事件ANR联合开启，仅开启快速ANR算法不生效，事件ANR可单独开启生效。

图6-24 ANR算法验证选取区域及基站
