1.CA概述

载波聚合（Carrier Aggregation，CA）技术是将多个连续或离散载波聚合在一起，形成一个更宽频谱一起为UE提供服务。这种技术的应用既满足了LTE-A对带宽的需求，又可提高频谱碎片利用率。为了满足LTE-A下行峰速1Gbit/s，上行峰速500Mbit/s的要求，需要提供最大100 MHz的传输带宽，但由于这么大带宽的连续频谱的稀缺，LTE-A提出了载波聚合的解决方案。具体来说，是将两个或更多的载波单元（Component Carrier，CC）聚合在一起以支持更大的传输带宽（最大为100MHz）。

实际上，每个载波单元对应一个独立的小区。通常可以将1个载波单元等同于1个小区。每个载波单元的最大带宽为20 MHz。为了高效地利用零碎的频谱，载波聚合支持不同载波单元之间的聚合。

目前，CA可支持相同或不同带宽的载波单元、在同一频带内邻接或非邻接的载波单元，或者不同频带内的载波单元。UE接入的小区称为主小区（Primary Cell，PCell），其他服务小区为辅小区（Secondary Cell，SCell）。主、辅小区可同时为UE提供业务，但所有信令仅在PCell与UE间交互。

3GPP 36.331-b40定义maxSCell-r10最大值为4，加上主小区，也即最多有5个小区可以同时为UE服务。

2.CA可使用的频谱

回顾3GPP定义的频谱，LTE系统可使用的FDD频谱见表5-5。

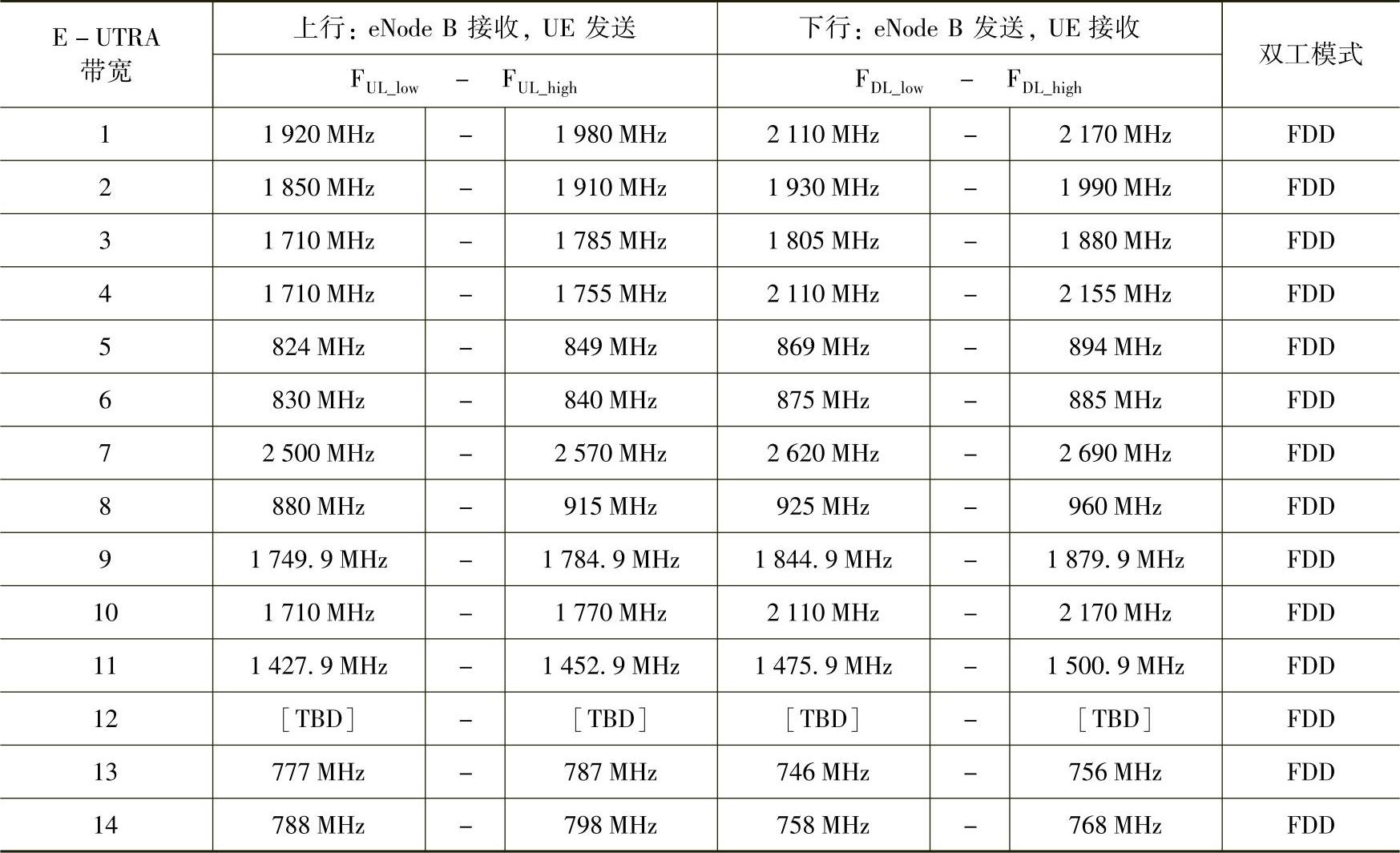

表5-5 LTE系统可使用的FDD频谱

LTE系统可使用的TDD频谱见表5-6。

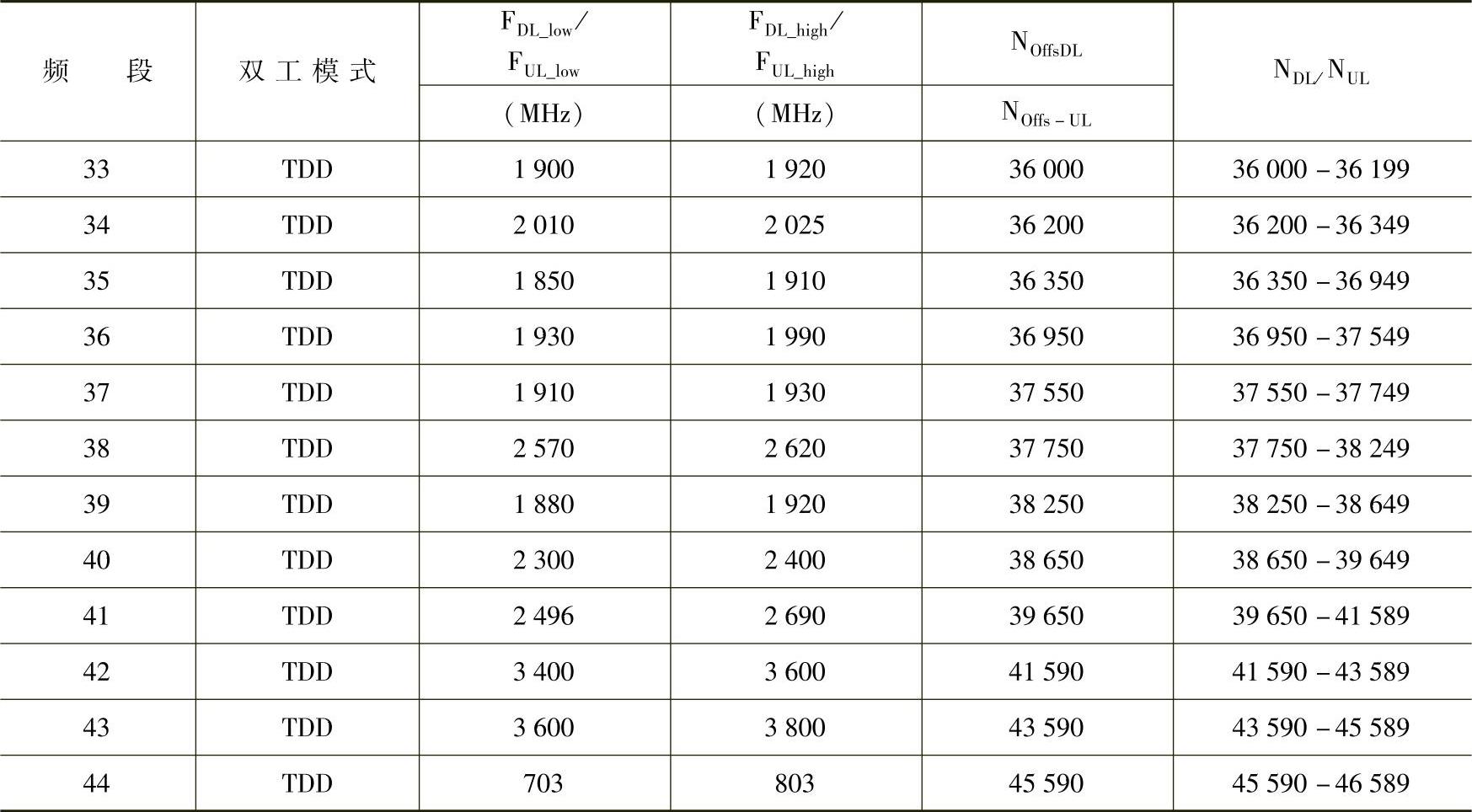

表5-6 LTE系统可使用的TDD频谱

上下行载波频率用EARFCN表示，EARFCN即E-UTRA绝对无线频率信道编号（E-UTRA Absolute Radio Frequency Channel Number，EARFCN），取值范围为0～65535。

计算公式如下：

F_DL＝F_{DL_low}＋0.1（N_DL-N_Offs-DL）

F_UL＝F_{UL_low}＋0.1（N_UL-N_Offs-UL）

F_DL与F_UL均为中心频率，可以推出：N_DL＝N_Offs-DL＋10×（F_DL-F_{DL_low}）

3.CA频谱聚合方案

目前的CA频谱聚合方案如图5-11所示，可支持频带内连续载波聚合，也可支持频带内非连续载波聚合，对不同频带，也可支持频带间载波聚合。

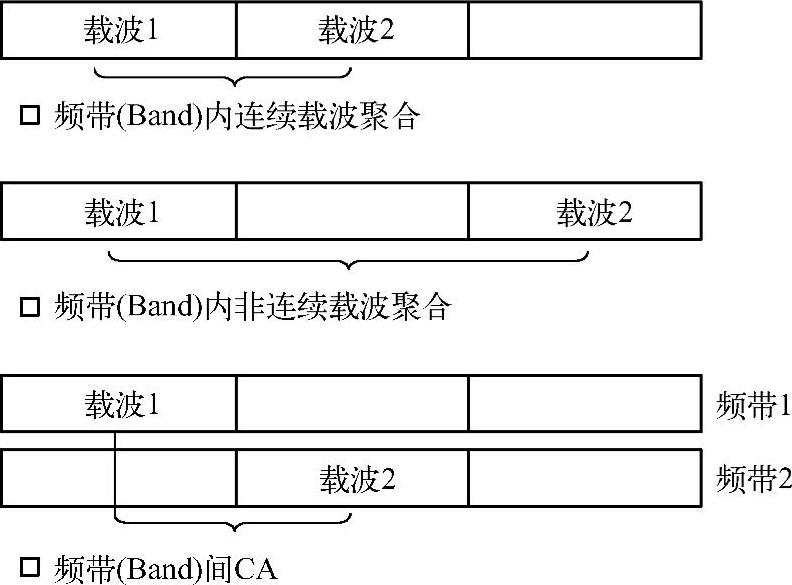

图5-11 CA频谱聚合方案(www.daowen.com)

从现网支持情况来看，目前载波聚合的种类主要有以下3种：

1）下行2载波CA，支持从多个载波中选择配置两个载波。

2）上行2载波CA及下行多载波聚合，包括下行3载波或4载波聚合。

3）TDD＋FDD载波CA。

4.载波聚合配置

主副载波配置原则如下。

D＋D载波聚合：配置优化较为成熟的载波为主载波，保障整体性能最优。

F＋D载波聚合：现网为了增加D频段话务吸收能力，配置D频段载波为主载波有利于CA占比，即速率提升。

载波聚合后，主、副载波配置原则和中心频点需保持19.8MHz，根据3GPP标准TS36.104，带宽内连续2载波的中心频点间隔要满足300kHz的整数倍。

对于连续的20MHz＋20MHz，中心频点间隔为19.8MHz；对于20MHz＋10MHz，中心频点间隔为14.4MHz。

例如：D1＋D2频段载波聚合，D1频点号为25850，D2频点号为26048，中心频点间隔为19.8MHz。

5.F＋D载波聚合要求帧同步

由于移动在F频段同时存在TDS和TDL系统，当现网进行F＋D载波聚合时需要考虑帧同步，如图5-12所示。

如果F频段TDL按照传统配置如行2，两系统上下行时隙配置不同，上下行转换点未对齐，产生系统间干扰（行1、行2）（下行干扰上行）。为避免与TDS系统的干扰，F频段TDL系统帧头的起始位置向前调整了700μs（行3），与TDS保持相同的上下行转换点，避

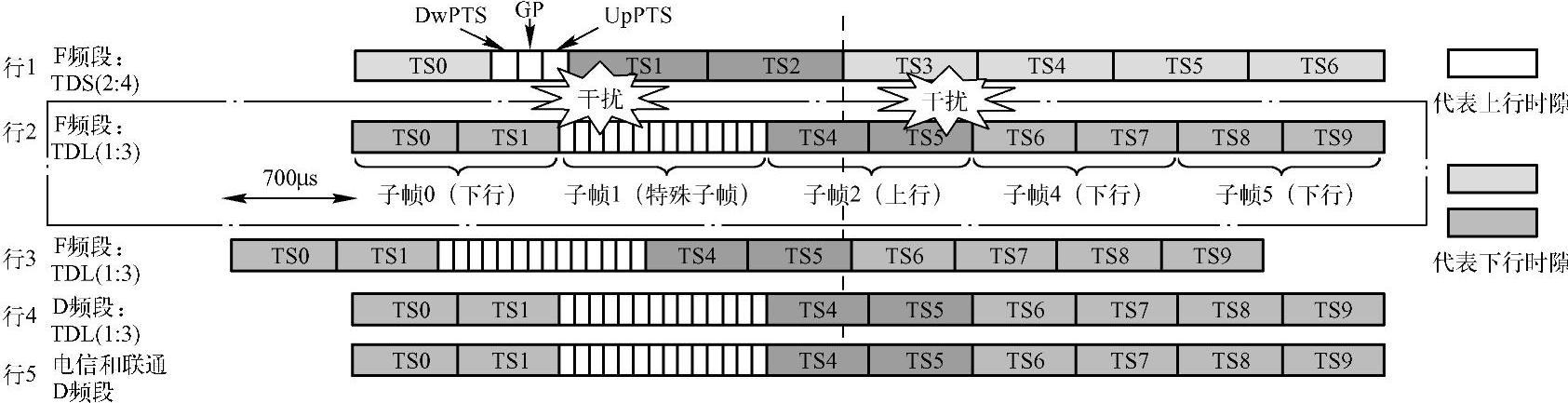

图5-12 F＋D载波聚合要求帧同步

免了与TDS上下行干扰。

中国电信与中国联通参照移动D频段帧头建设TD_L（行5），导致F频段和D频段的帧头起始位置不同（行3与行4、行5）。协议规定载波聚合必须帧头对齐，因此实施F＋D载波聚合必须先行进行帧头对齐调整。

需调整D频段帧头起始位置，使之与F频段保持对齐（行4前移700μs）。

中国移动调整本网D频段帧头时，必须联系中国电信、中国联通D频段进行调整（行5跟随行4前移700μs），否则D频段会产生异系统干扰（干扰大小取决于异系统隔离度）。
