1.PRB随机化原理

PRB随机化原理是通过改变小区宽带分配的起始RB位置，达到小区UE RB位置随机化的目的，从而达到提升小区边缘UE性能的目的。需要注意的是，下行资源是基于VRB，而不是PRB分配的，VRB与PRB之间有对应的映射关系，在此不做介绍。

下行物理信道PDSCH的3种资源分配类型：Type 0、Type 1和Type 2。具体使用哪种资源分配类型取决于所选的DCI format及DCI内相关bit的配置，下行DCI format与下行资源分配类型的对应关系如图5-9所示。

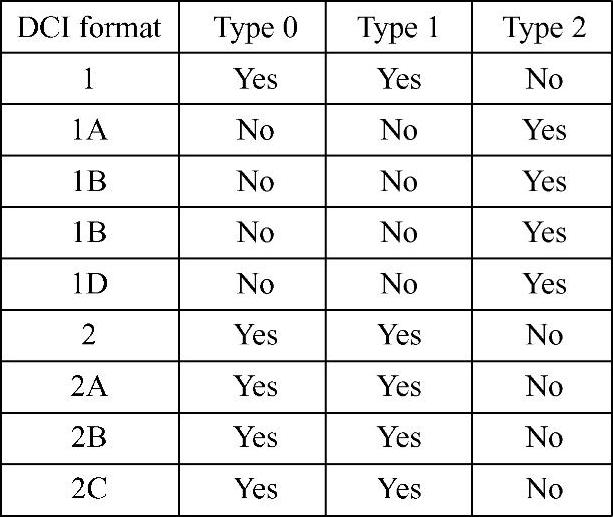

图5-9 DCI format与下行资源分配类型的对应关系

2.RBG概念

介绍资源分配类型Type 0和Type 1之前，需要先介绍一下RBG的概念。

RBG（Resource Block Group，资源块组）是一组连续的集中式VRB（localized VRB）。设RBG的大小为P，即每个RBG中包含的VRB数，最后一个RBG包含的VRB数可能小于P，与系统带宽相关。

（1）资源分配类型0（Resource Allocation type 0）

在资源分配类型0中，DCI format 1/2/2A/2B/2C通过一个比特位（bitmap）来指示分配给UE的RBG。bitmap共包含N_RBG比特，每1比特对应1个RBG，最高位表示RBG 0，最低位表示RBG N_RBG-1，依此类推。如果某个RBG分配给了某个UE，则bitmap中对应比特置为1；否则置为0。

资源分配类型0支持频域上的非连续RB分配，调度的粒度比较粗，调度的最小单位是RBG，对于较大的带宽而言，无法按照单个RB来分配资源。当负荷（payload）较小时，可能会造成资源的浪费。

（2）资源分配类型1（Resource Allocation type 1）

在资源分配类型1中，所有的RBG被分为P个子集，P为RBG的大小。每个RBG子集p（0≤p＜P）包含从RBG p开始，间隔为P的所有RBG。分配给某个UE的VRB资源必须来自于同一个子集。

在资源分配类型1中，DCI format 1/2/2A/2B/2C通过3个域来指示分配给UE的VRB（注意，与资源分配类型0不同，这里是VRB，而不是RBG）。

（3）资源分配类型2（Resource Allocation type 2）

在资源分配类型2中，分配给UE的资源为一段连续的VRB，其VRB可以是集中式的（localized），也可以是分布式的（distributed）。

对于DCI format 1A/1B/1D而言，有一个bit（对应Localized/Distributed VRB assignment flag）用于指示是集中式VRB（该bit为0）还是分布式VRB（该bit为0）。

对于集中式VRB分配而言，分配给一个UE的资源可以从1个VRB到整个系统带宽的所有VRB。如果DCI format 1A使用分布式VRB分配方式，且其DCI的CRC由P-RNTI、RA-RNTI或SI-RNTI加扰，则分配给对应UE的VRB数可以从1个到N^DL

VRB个。

如果DCI format 1A/1B/1D使用分布式VRB分配方式，且其DCI的CRC由C-RNTI加扰，则当下行带宽为6～49 RB时，分配给对应UE的VRB数可以从1个到最多N^DL

VRB个；则当下行带宽为50～110 RB时，分配给对应UE的VRB数可以从1个到最多16个。(www.daowen.com)

对于DCI format 1A/1B/1D而言，资源分配由一个资源指示值RIV来表示。通过这个值，可以推导出分配给UE的起始RB（RB_start）以及连续分配的RB的长度（L_CRBs）。

可见资源分配类型2只支持连续VRB的分配，对于资源分配类型2，DCI format 1A/1B/ 1D与DCI format 1C的格式是不同的，DCI format 1C多了步进的概念。与资源分配类型0/1只支持集中式VRB分配不同，资源分配类型2既支持集中式VRB，又支持分布式VRB。

3.RB位置分配方式

（1）RB数目分配

RB数目分配的业务维护调度窗包括GBR调度窗和AMBR调度窗。RB数目一次分配是针对GBR业务，根据GBR和缓冲状态报告（Buffer Status Report，BSR）分配。

RB二次分配算法按照比例分配包括PF算法，按照BSR分配包括RR算法、MAX C/I算法和ER算法。

RB数目二次分配中的比例分配是针对Non GBR业务，按照Qos因子比例分配剩余RB，考虑AMBR调度窗和剩余BSR。BSR分配是针对Non GBR业务，按照排序顺序，根据业务的BSR需求分配剩余RB，考虑AMBR调度窗和剩余BSR。

（2）RB位置分配

RB位置分配包括宽带分配、子带分配、PRB随机化。

宽带分配是从频带的最低频依次向高频给UE分配RB位置。

子带分配（频选）的前提是UE需要的RB数目小于等于1/4带宽，选择信道质量最好的RB进行分配。

（3）PRB随机化

随机选择RB起始位置（每个TTI），小区固定RB起始位置包括小区类型不变和通过时间轮转小区类型两种。

PCI是小区物理ID，当小区类型不变时，Bias＝0；当小区类型转变时，Bias在不同的时间取不同的值，固定RB起始位置-RB位置分配。

3段划分模式、3段轮转模式中小区类型的计算公式为

Cell Type＝（Cell Id＋Bias＋Number）mod 3

Bias随系统帧号取值，把系统时间（10s）均分为3部分，每个部分，Bias分别取值为0，1，2。RB位置分配方式如图5-10所示。

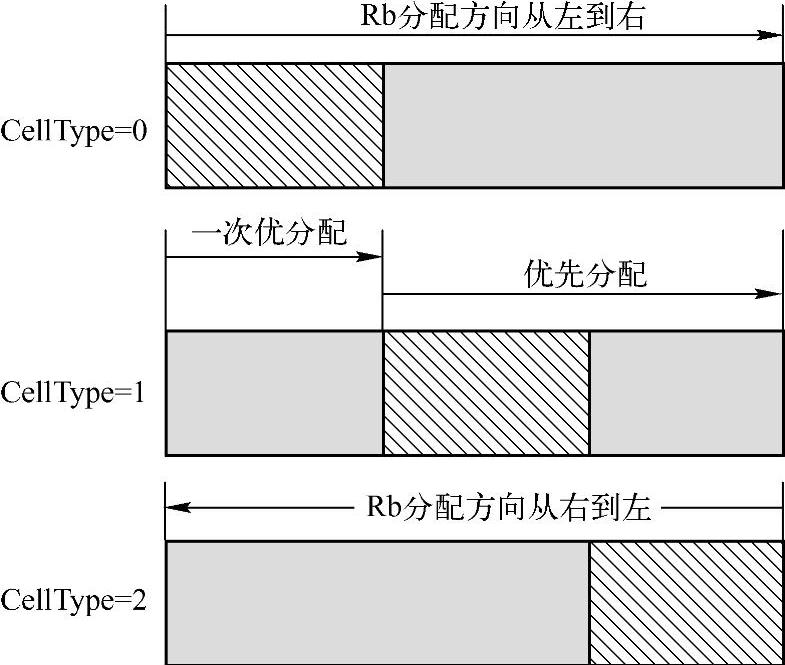

图5-10 固定RB位置分配方法
