实现SPS功能的方法与实践

时间:2023-06-27 理论教育 版权反馈
【摘要】:表5-4 子帧偏置表上行SPS去激活上行建立了QCI1的业务之后,语音业务进入静默态时,MAC层就可以准备下发去激活上行SPS。上行去激活包含显示去激活和隐式去激活,显示去激活需要下发DCI0信息指示UE释放SPS配置;隐式去激活是满足一定条件后,UE主要释放SPS配置。基站同时也释放SPS配置即可。下行SPS重激活下行SPS重激活主要是因为信道质量发生了变化导致的MCS不适应而进行的调整。

实现SPS功能的方法与实践

1.上行SPS功能实现

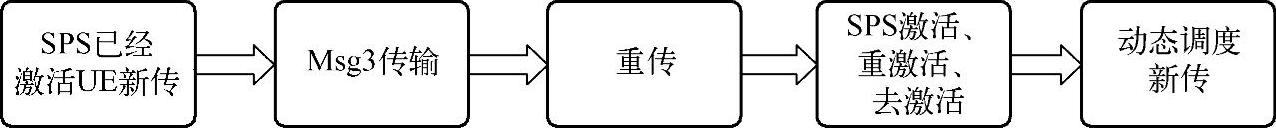

上行SPS所处位置如图5-4所示。


图5-4 上行SPS所处位置

(1)上行SPS激活

通常,上行建立了QCI1的业务之后,语音业务进入激活态时,MAC层就可以准备下发DCI0激活上行SPS。

上行激活之后,周期调度的点根据公式计算得出:上行SPS新传时刻(除激活时刻的新传):(10×SFN+subframe)=[(10×SFNstart time+subframestart time)+Nth×semiPersistSched⁃IntervalUL+Subframe Offset×(N modulo 2)]modulo 10240,N>0。

式中,SFN为当前无线帧号,Subframe为当前子帧号,SFNstart time为初始激活无线帧号,subframestart time为初始激活子帧号,semiPersistSchedIntervalUL为周期号,Subframe Offset仅用于TDD。子帧偏置Subframe Offset表见表5-4。

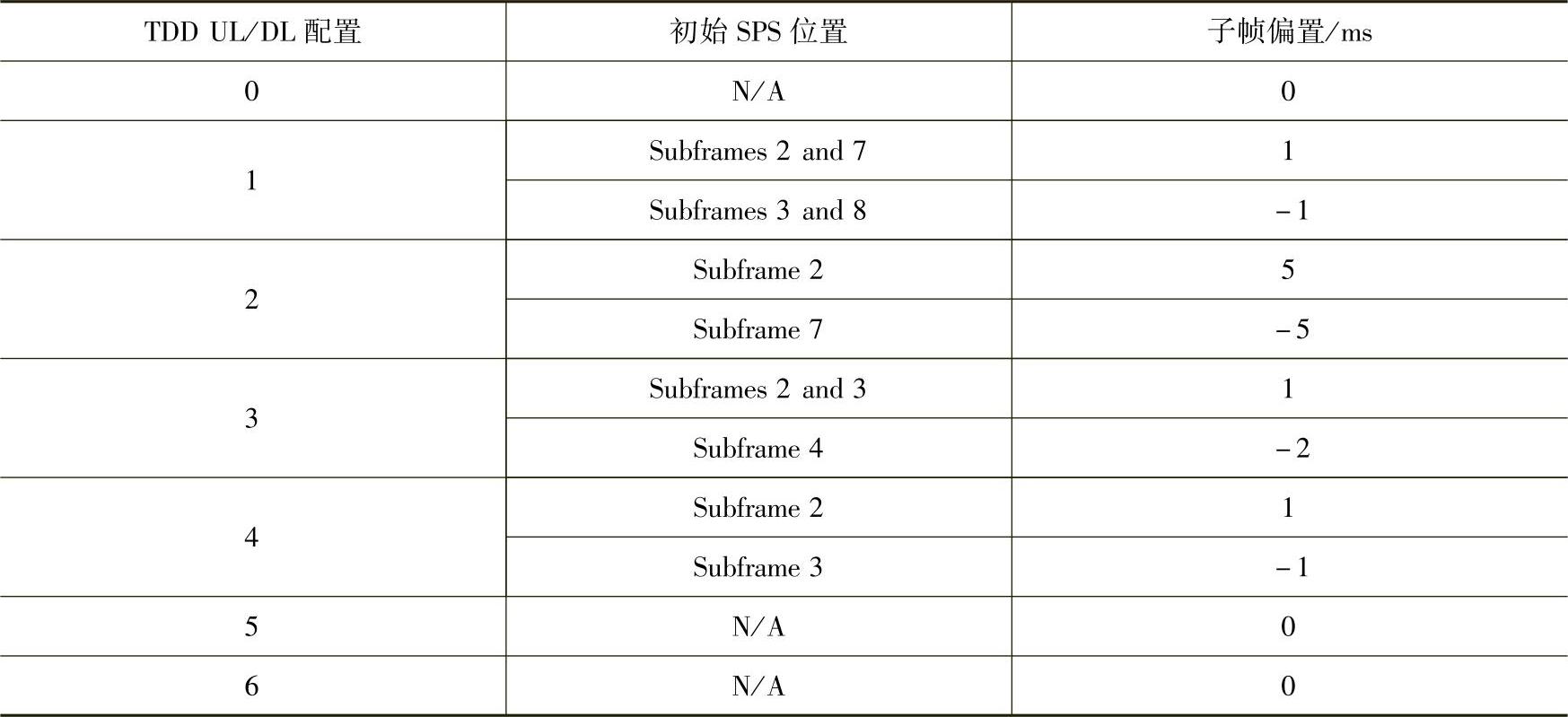

表5-4 子帧偏置表


(2)上行SPS去激活

上行建立了QCI1的业务之后,语音业务进入静默态时,MAC层就可以准备下发去激活上行SPS。

上行去激活包含显示去激活和隐式去激活,显示去激活需要下发DCI0信息指示UE释放SPS配置;隐式去激活是满足一定条件后,UE主要释放SPS配置。基站同时也释放SPS配置即可。

(3)上行SPS重激活

上行SPS重激活主要是因为信道质量发生了变化导致的MCS不适应而进行的调整;上行重激活流程与激活一致,重新下发DCI0更改UE的调度信息,如MCS、RB数量、位置等。(www.daowen.com)

2.下行SPS功能实现

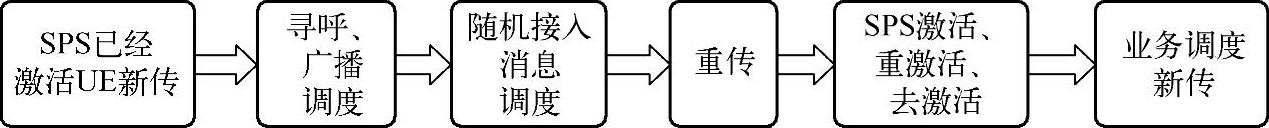

下行SPS所处位置如图5-5所示。


图5-5 下行SPS所处位置

(1)下行SPS激活

通常,下行建立了QCI1的业务之后,语音业务进入激活态时,MAC层就可以准备下发DCIA激活上行SPS。

下行激活之后,周期调度的点根据公式计算得出:下行SPS新传时刻(除激活时刻的新传):(10×SFN+subframe)=[(10×SFNstart time+subframestart time)+N×semiPersistSched⁃IntervalDL]modulo 10240,N>0.

式中,SFN为当前无线帧号,subframe为当前子帧号,SFNstart time为初始激活无线帧号,subframestart time为初始激活子帧号,semiPersistSchedIntervalDL为周期号。

(2)下行SPS去激活

通常,下行建立了QCI1的业务之后,语音业务进入静默态时,MAC层就可以准备下发去激活DCI1A,释放下行SPS配置。

(3)下行SPS重激活

下行SPS重激活主要是因为信道质量发生了变化导致的MCS不适应而进行的调整。

下行重激活流程与激活一致,重新下发DCIA更改UE的调度信息,如MCS、RB数量、位置等。
