上行AMC处理流程简介

上行AMC处理流程如图5-1所示。

1.上行AMC内环

上行AMC内环即基站上行PHY根据SRS、PUSCH测量得到的上行信道质量——SINR,上行只有一种传输模式(单端口发射),不存在维护多套AMC内环的情况。

2.上行AMC外环

上行AMC外环目标根据统计的BLER得到ΔSINR,上行AMC外环的更新如下:赋予初始值,BLER根据PUSCH的解调结果(ACK/NACK)调整,ΔSINR上调、下调步长之间的比例根据目标BLER确定。

3.外环调整过程

开始进行外环维护,先进行ΔSINR的初始化;上行CMAC收到PUSCH的解调结果ACK/NACK后:

若为ACK,则对ΔSINR按照上调步长进行上调。

若为NACK,则对ΔSINR按照下调步长进行下调。

4.新传MCS确定(www.daowen.com)

新传数据的MCS确定包括以下几种:

根据AMC内环得到内环SINR。

根据AMC外环处理过程,得到外环ΔSINR。

SINR=内环SINR+ΔSINR,AMC输出的MCS根据SINR-MCS映射表查表获得。

调度使用的MCS需对AMC输出的MCS进行上下限保护,即:

MCS=max(MCS_low,min(MCS,MCS_high)),其中,MCS_low为MCS下限,MCS_high为MCS上限。

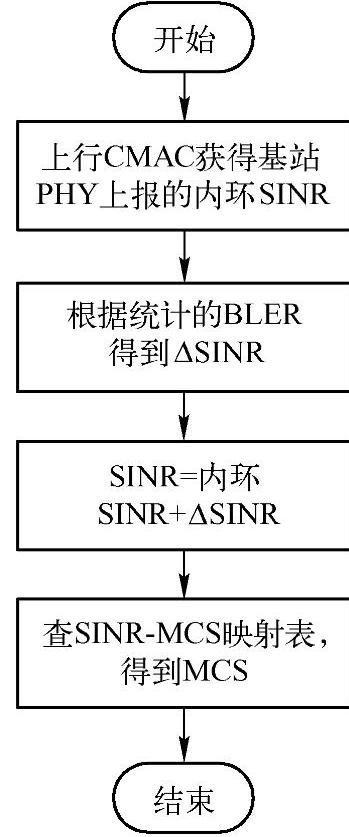

图5-1 上行AMC处理流程
