1.问题描述

用户在特定路段投诉LTE下行速率过低。

2.问题分析

通过现场复测，提取log发现如下现象，如图4-9所示。

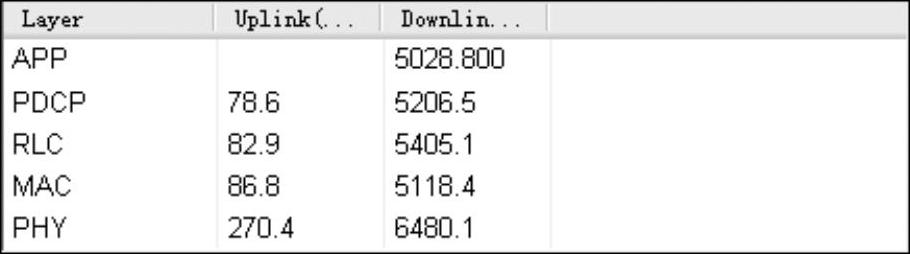

图4-9 下行各层平均速率

1）信号覆盖较好-89dBm，信噪比较好，高达27.1dB。

2）下行速率过低，各种物理层、MAC层、RLC层、PDCP层的速率平均只有5Mbit/s。下行信道MCS调制方式过低，误码率高达40％。

3）上行速率正常，上行MCS调制方式正常。

通过检查系统消息参数配置，该小区为F频段小区，子帧配置1UL∶3UL，特殊子帧配置是10∶2∶2。该特殊子帧配置容易受到共站TDS干扰，导致下行速率受到影响。

如果F频段子帧及特殊子帧配置有问题，则极易导致与共站TDS的干扰，即使信号很好，也会严重影响下行速度。而D、E频段的特殊子帧配置问题也会导致速率无法达到最优。问题小区特殊子帧信息如图4-10所示。

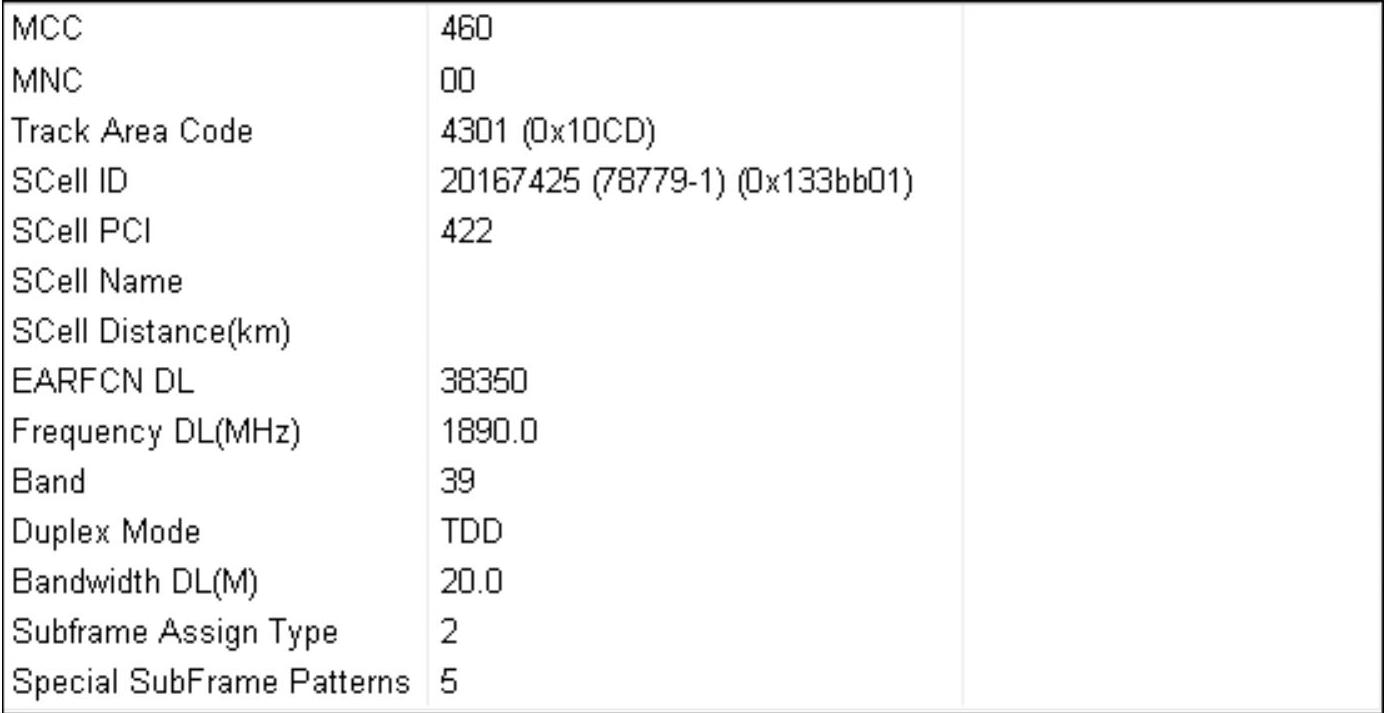

图4-10 问题小区特殊子帧信息(www.daowen.com)

当前，TD-LTE网络在建设规划中，室外宏基站必然存在与TD-SCDMA基站共址的可能，所以将上下行时隙设置为5ms周期，DL∶UL为3∶1，特殊子帧是常规CP的第5种，即DwPTS∶GP∶UpPTS为3∶9∶2，或第6种，即DwPTS∶GP∶UpPTS为9∶3∶2。

常规CP第5种方式，DwPTS∶GP∶UpPTS为3∶9∶2的情况。对于TD-SCDMA系统上下行时隙配比为2∶4而言，为满足系统间上下行同步，TD-LTE上下行子帧需要配置为1∶3，特殊子帧配置为3∶9∶2，数据帧头相对于主控10ms提前692.97μs，如图4-11所示。

常规CP第6种方式，DwPTS∶GP∶UpPTS为9∶3∶2的情况。TD-LTE特殊子帧采用3∶9∶2时，能保证和TD-SCDMA和TD-LTE上下行帧同步。但是TD-LTE的GP区占用了9个符号，DwPTS上无法传输PDSCH，所以TD-LTE系统特殊时隙的资源利用率低。通常GP区有2～3个符号已经足够使用，所以浪费了6～7个符号的系统资源。

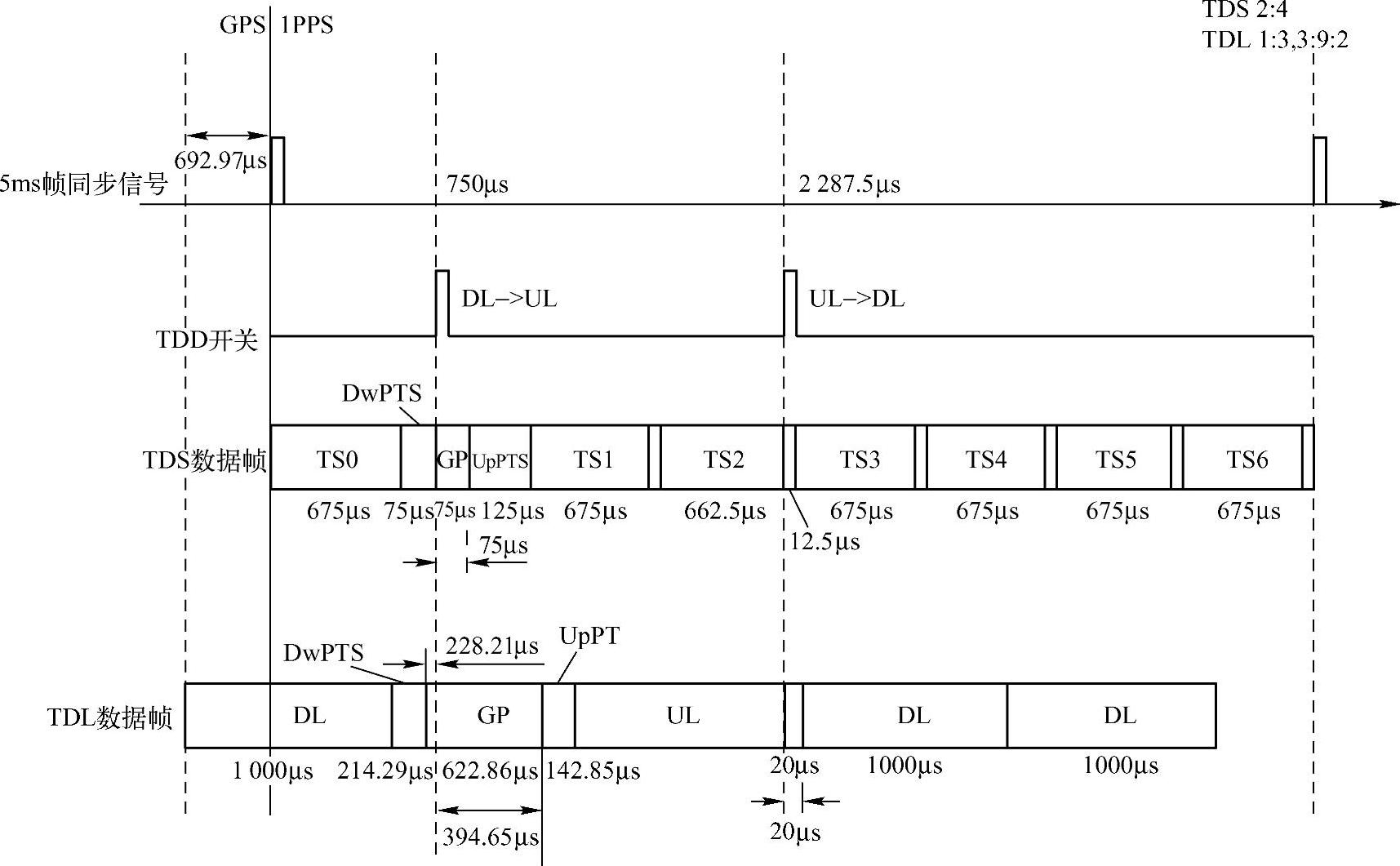

图4-11 TD-LTE特殊子帧为3∶9∶2时与TD-SCDMA时间对齐的无线帧结构

对于TD-LTE特殊子帧配置第6种方式9∶3∶2，DwPTS有9个符号可以用于下行传输提高了TD-LTE下行容量。但此时TD-LTE和TD-SCDMA上下行帧不同步，即存在一个系统处于上行接收、而另一个系统处于下行发射的情况，如图4-12所示。

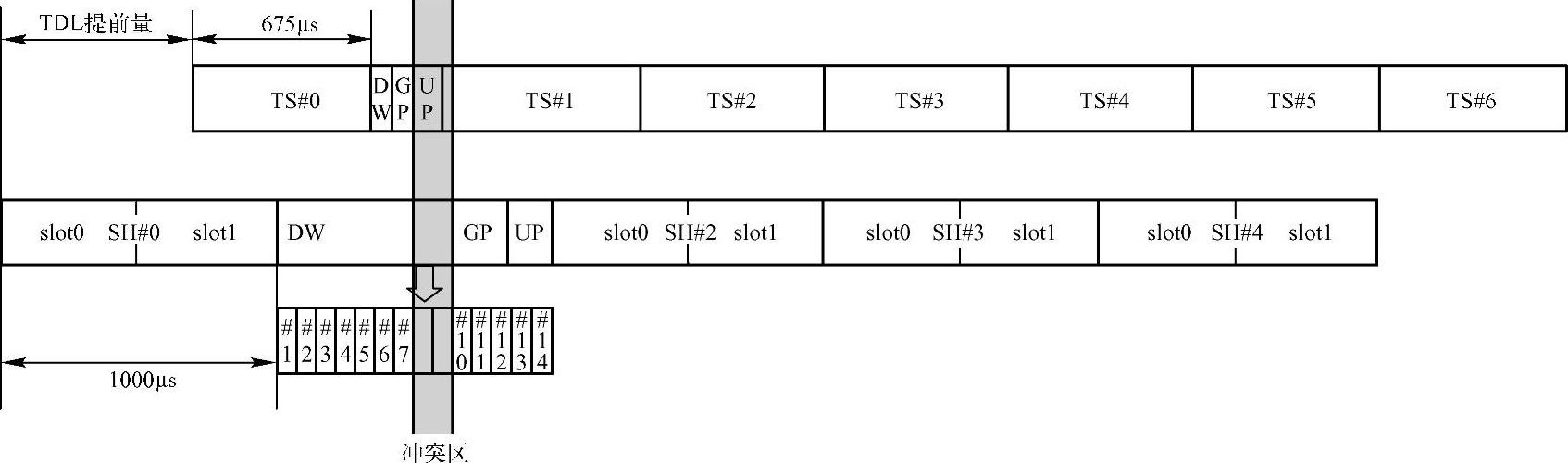

图4-12 TD-LTE特殊子帧为9∶3∶2时与TD-SCDMA时间对齐的无线帧结构

3.总结

从冲突区分析，主要是TD-LTE的下行DwPTS会干扰到TD-SCDMA的上行UpPTS。TD-SCDMA的UpPTS用于承载UpPCH同步信道，根据TD-SCDMA协议，UpPCH可以使用UpPTS偏移调整技术静态/动态调整到上行业务时隙。当UpPTS调整偏移位置大于16（位置号）时，UpPCH完全承载在上行业务时隙上，UpPTS时隙完全空闲，从而解决了TD-LTE的下行DwPTS在TD-SCDMA UpPTS时隙上互干扰问题。

在TDS与TDL共站的情况下，如果TDL的F频段需要使用9∶3∶2的特殊子帧配置，则需要TDS的UpPCH做偏移，调整偏移位置需大于16（位置号），可根据实际情况配置。
