1.下行速率优化

下行速率问题定位思路如图4-2所示。一般而言，速率由频谱效率、频带宽度、频带占用机会、误码率综合决定。在LTE系统中，频谱效率由MCS决定；频带宽度由分配的RB数决定；频带占用机会由DL grant决定；误码率主要考虑初始IBLER，这是因为HARQ重传以后，残留BLER通常较低，BLER直接影响误码率。

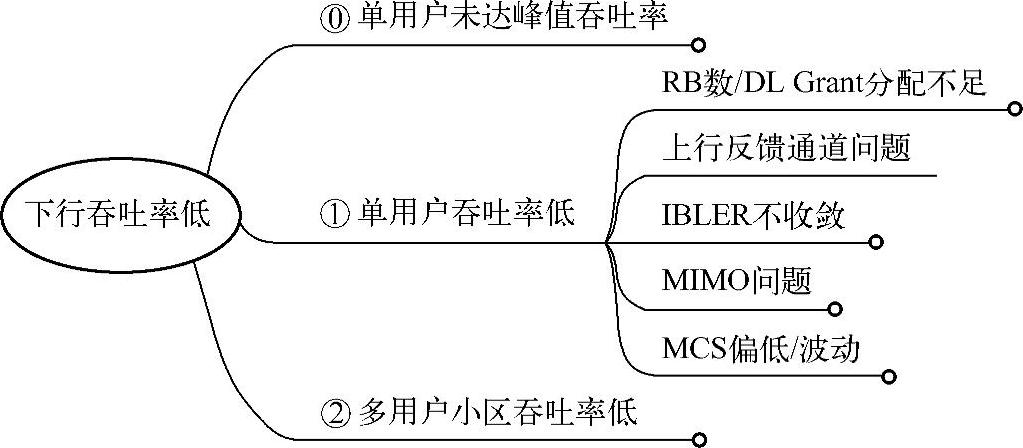

图4-2 下行速率问题定位思路图

2.下行调度

在下行速率优化分析的过程中，会发现由下行调度导致的下行速率低。根据问题种类，分为两种：下行调度不足和RB分配不足。

（1）下行调度不足

若UE处于DRX状态，则下行会没有调度或极少调度，这是正常现象。UE是否DRX状态可以通过eNB TTI跟踪DRX字段查看，或者通过重配命令mac-MainConfig中的drx-Config得到UE进入DRX和DRX释放的时间。

（2）RB分配不足

从单用户角度来看，在上层数据源充足的情况下，下行RB不足的原因仅有UE Category的限制，这种场景也只发生在SINR较好的场景下。

UE能力限制了最大吞吐率，即最高MCS时，下行调度的最大RB数均属于正常现象；UE终端能力等级在信令跟踪UECapabilityInformation消息中查看，另外在测试UE Probe-UE State上也能显示。

UE Category 1只能调度单码字，27阶，最大只能调度16RB。

UE Category 2双码字（重传＋初传），27阶，最大只能调度40RB；单码字、27阶、最大只能调度79RB。

UE Category 3双码字（重传＋初传），27阶，最大只能调度80RB。

UE Category 4和UE Category 5不会对下行单小区单用户峰值有限制。

3.上行反馈通道问题

上行反馈通道问题（RI、CQI、ACK/NACK）需要分两类进行排查，如图4-3所示。

第一类是下行PDCCH是否存在虚警、漏检、检错的问题。

PDCCH指示上行资源分配，如果PDCCH受影响，致使上行反馈信道指示出错，则可能导致下行重传增多或丢包，影响吞吐率。下行PDCCH问题可以通过PDCCH的误码率得到。

1）查看PDCCH误码率，DL Grant IBLER（＝DL Grant的DTX次数/DL Grant分配成功次数）超过1％，则说明PDCCH传输存在问题。

2）通过和eNB用户的TTI跟踪对比，得到该用户是否存在PDCCH虚警或者漏检问题。

3）在上行是否收到大量的DTX时，观察此时的PDCCH聚合级别是否都为8（eNB L2 TTI跟踪）了，且功率调整至最大，是否由于PDCCH聚合级别不合适或者PDCCH发射功率不够造成的。如果是由于PDCCH聚合级别不合适，可以尝试使用串口命令，将聚合级别固定为8，看问题是否有改善。

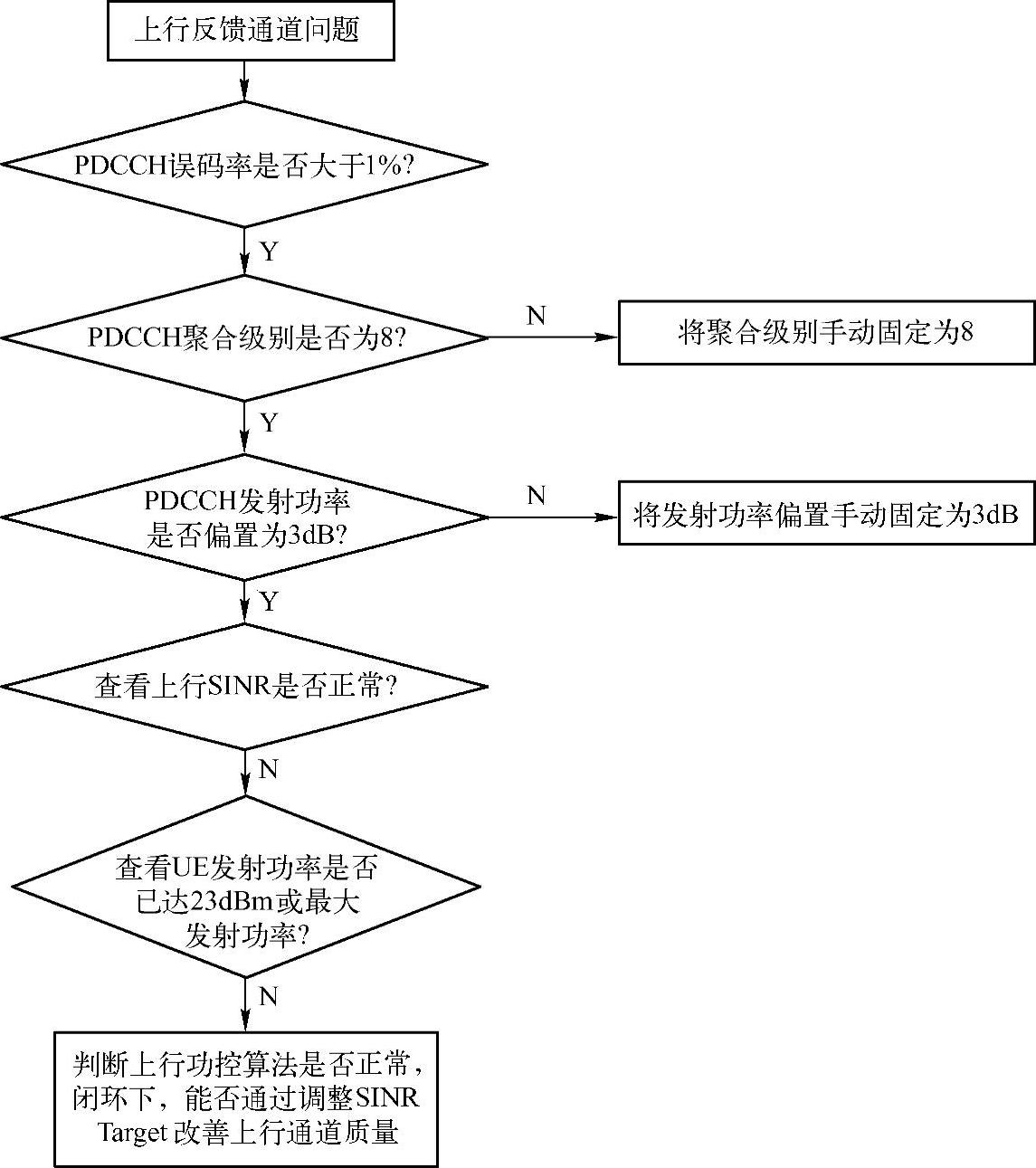

图4-3 上行反馈通道问题排查流程

如果是PDCCH发射功率不够造成的，则可以尝试使用串口命令，加大PDCCH发射功率，看问题是否有改善。

第二类是上行解析错误，如果下行发送了UL Grant，则上行反馈走随路，否则走PUCCH。

如果上行存在较大干扰，则上行解调ACK/NACK不一定会解出DTX（DTX判断原则是判断该用户RSSI是否低于门限），但是上行SINR会很低，因此判断准则同CQI/RI解错判断方法。如果将ACK解成NACK，则会造成不必要的重传和MCS降阶。

查看DTX TTI时，上行SINR是否正常，可通过eNB L1 TTI跟踪得到。(www.daowen.com)

如果是随路，则一般认为DMRS SINR大于0dB，随路的RI和CQI是可靠的。

如果是PUCCH，则一般认为ACK SINR大于0dB，PUCCH的RI和CQI是可靠的。

如果出现上行反馈通道异常，则判断UE发射功率是否都达到了23dBm。如果不是，则查看上行使用的功控算法，如果是闭环，则通过调整SINR Target，看问题是否有改善。

4.MCS异常问题

MCS的选择决定了频谱效率，MCS偏低或波动问题主要分为两类，一类是eNB收到的终端上报的CQI存在问题，另一类是eNBCQI调整方面出现的问题。

（1）eNB收到的终端上报的CQI问题

eNB收到UE CQI偏低或者波动大，可分为UE侧问题和eNB侧问题两部分。在保证eNB上行CQI解调没有问题的前提下，分CQI低和波动两种情况分别分析原因。

1）下行SINR过低导致CQI低。

造成下行SINR低的原因可能有多种，可能的主要原因如下：RSRP过低，小区覆盖不够或者下行RSRE设置不正确；底噪过高，在没有邻区的场景下，如果出现全带噪声功率明显高于底噪1 dB，则认为有异常；可以从是否存在异系统干扰，是否eNB RRU存在严重的削波问题进行排查，邻区干扰导频，可通过邻区测量和UE全带噪声功率情况，判断UE测量的SINR是否准确。如果非上述3种问题，需要怀疑UE测量是否存在问题。

2）CQI波动大。

一般认为相同码字、前后两个CQI上报周期上报的全带CQI超过5（移动）、3（静止）属于上报CQI波动较大，可能的主要原因如下：确定UE是否处于高速移动状态，如果处于高速移动状态，则可能是正常现象；UE中、低度移动，需要确定现网环境是否波动剧烈。

如果不属于上述问题，需要怀疑UE CQI测量是否存在问题，或者存在UE CQI调整算法。

（2）eNB CQI调整方面出现的问题

与eNB CQI调整算法相关的问题，表象就是UE上报的CQI较高或者平稳，而eNB调整的CQI偏低或者波动大，主要可从以下几方面进行分析：

1）邻区空载的场景下，现网同站导频模3错开，因此有很大概率导频没有干扰本小区，必然干扰了本小区的数据区，这样需要把UE实际数据域SINR（CQI）下降12dB左右。如果邻区导频对本小区导频域和数据域均有干扰，则可理论计算得到导频域与实际数据域SINR的差值。

2）UE解调性能受限，可采用不同终端同地点进行吞吐率比较，如果一个吞吐率明显高于另一类型终端，则可认为终端解调能力受限。或者采用固定MCS的方式，选择调度概率较大的MCS，查看其误码率波动情况。

3）CQI上报周期设置和配置是否合适，可以通过修改参数看问题是否有改善。

5.多用户小区速率低问题

多用户吞吐率判断准则需检查RB利用率是否满足98％以上，以及是否满足QCI等级的调度机会。

eNB侧观察小区分配RB数方法：下行分集调度分配的RB数＋下行频选调度分配的RB数＋下行HARQ重传分配的RB数之和是否接近于每个TTI该下行带宽所能支持的RB数。如果RB利用率不足98％，则认为异常，需要定位。

RB利用率不足可以判断：参数配置是否正确，CCE分配失败、功率受限、RB碎片、ICIC影响因素。

公平性得不到满足可从以下两个方面进行判断：

1）ICIC问题。如果小区内ICIC打开，那么评价用户是否公平，需要按边缘用户和中心用户分别评价。边缘用户是否占满边缘频带且调度公平，中用户是否占满边缘频带且调度公平。

2）调度问题。调度算法是否选择了EPF算法、上层数据源是否充足、多用户吞吐率波动大。上报CQI波动大会导致用户调度优先级波动大，进而影响该用户的调度公平性。

6.上行速率优化

速率由频谱效率、频带宽度、频带占用机会、误码率综合决定。在LTE系统中，频谱效率由MCS决定，MCS由SINR和IBLER决定；频带宽度由分配的RB数决定；频带占用机会由UL grant决定；误码率主要考虑IBLER。HARQ重传以后，残留BLER通常较低，但由于重传会影响传输的效率，进而影响RLC层吞吐率，因此只考虑初次传输的BLER，也即IBLER。上行速率问题定位流程如图4-4所示。
