4.1.2TD-LTE理论速率计算

1.TD-LTE理论峰值速率计算

吞吐量取决于MAC层调度选择的TBS,理论峰值吞吐量就是在一定条件下计算可以选择的最大TBS。TBS由RB数和MCS阶数查表得到,

计算公式:TD-LTE理论速率=(TBS×(N子帧数+P特殊子帧))×N流数/5ms

式中,TBS表示传输块大小,根据3GPP TS 36.213协议查表取值,与调制编码方式、占用物理资源块数目等有关;N子帧数根据上下行子帧配比取值;P特殊子帧:下行传输时,特殊子帧中Dwpts传送的数据块大小为正常子帧的0.75倍(DWPTS符号数大于9,若小于9,则不能用来传数据),取值为0.75;上行传输时,特殊子帧不传输数据,取值为0;N流数:下行双流,取值为2,上行单流,取值为1。

1)上述理论计算,调制方式为64QAM、特殊子帧中Dwpts大于9。

2)TBS需计算每个子帧最大可用的RE数,计算每个子帧可携带比特(bit)数,然后选择合适的TBS。

2.下行物理层速率计算

下面以20M带宽、100RB、两个端口、子帧配比为2(3∶1)、特殊子帧配比为7、PD⁃CCH符号1、终端等级为Cat-3为例进行计算,1个无线帧中可用于下行数传的子帧有0、1、3、4、5、6、8、9;

理论上每TTI内可用的资源块(TBS)大小等于总RE数-PDCCH-CRS-PBCH-SSS。下面按照不同子帧计算可承载的比特数(TBS×6)为

子帧0:(12×14×100-(12×1×100)-(12×100)-(12×3+8)×6-12×6)×6=84384

子帧1:(12×10×100-(12×1×100)-(8×100)-12×6)×6=59568

子帧3:(12×14×100-(12×1×100)-(12×1×100))×6=86400

子帧4:(12×14×100-(12×1×100)-(12×1×100))×6=86400

Cat-3终端支持的最大处理能力为双流共计102048,单流每TTI可传输的单个下行子帧的最大资源块大小为102048/2=51024。

综上所述,Cat-3终端实际上每TTI内可传输的最大资源块大小为

1)子帧0:51024+[取整数(51024/6144)+1]×24+24=51264。其中,子帧0最大能承载的比特数为84384,通过协议36.213可知,100个RB、MCS=28对应的TBS为75376,虽然计算出来的CR<0.93,但是大于单流UE的最大传输能力,故要降阶MCS=23,对应的TBS=51024。

2)子帧1:46888+[取整数(46888/6144)+1]×24+24=47104。其中,特殊子帧的RB数是分配RB数的75%,即RB=75,以对应特殊子帧可用RE数的减少。通过协议36.213可知,利用RB=75查表,MCS=28对应的TBS为55056,虽然计算出的CR<0.93,但是大于单流的UE最大传输比特数的能力,故降阶选择MCS=27,对应TBS=46888。

3)子帧3:51024+[取整数(51024/6144)+1]×24+24=51264。

4)子帧4:51024+[取整数(51024/6144)+1]×24+24=51264。

5)下行最大速率计算如下。(www.daowen.com)

在子帧配比为2、特殊子帧配比为7、每1s可调度600个下行子帧和200个特殊子帧的条件下,单用户物理层理论最高速率为

LTE下行物理层最大速率=[51024×600+46888×200]×2/1000000=79.984Mbit/s

3.上行物理层速率计算

下面以20M带宽、100RB、2个端口、子帧配比为2,PDCCH符号1、终端等级为Cat-3为例进行计算,1个无线帧中可用于上行数传的子帧有2、6。

Cat-3终端的上行UE每TTI最大可传输的资源块为TBS=51024bit,上行最大支持16QAM,最大可以支持100个RB,最大支持的TBS为43816。

理论上子帧计算可承载的比特数(TBS×6)为

RE=(符号数-DMRS)×每RB12个子载波×(总RB数-PUCCH)=(14-2)×12×(100-2)×4=56448。

而Cat-3终端实际上每TTI内能够传输的最大资源块大小为

43816+[取整数(43816/6144)+1]×24+24=44032

在子帧配比为2、每1s可调度200个上行子帧的条件下,单用户物理层理论最高速率为

LTE上行物理层最大速率=44032×200/1000000=8.8064Mbit/s

4.总结

影响LTE速率的关键因素主要有三大类:终端类、无线环境网络设备,它们的关联关系如图4-1所示。

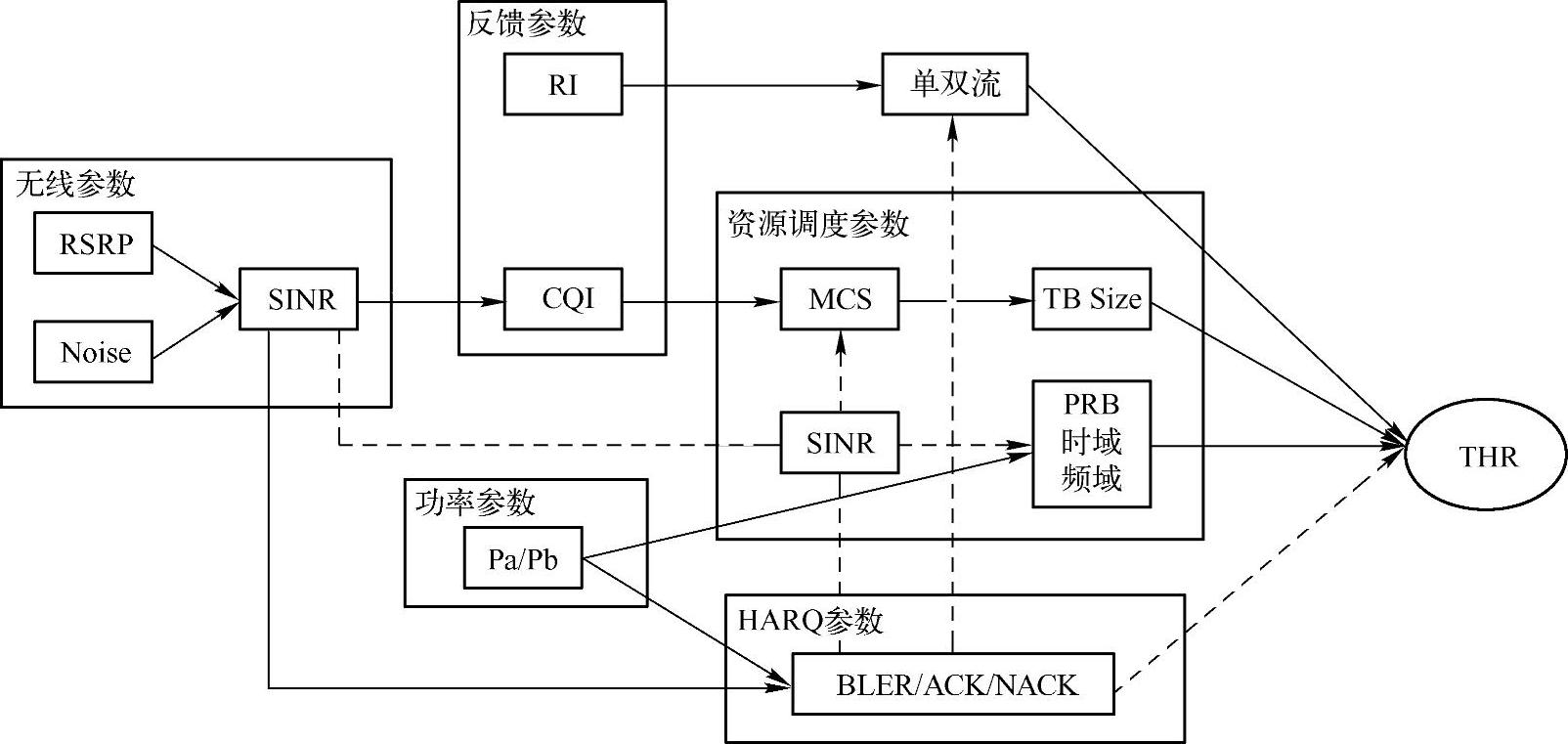

图4-1 影响因素与速率相关参数的关系图

终端类影响因素包含终端能力等级、终端射频芯片基带芯片处理能力、所用测试软件、FTP客户端、服务器配置等。

无线环境类影响因素包含覆盖、干扰、切换、资源等。

网络设备类影响因素包含空口基本配置、无线资源调度算法、切换参数、天馈参数、传输带宽等。
