1.TD-LTE速率指标定义

LTE速率是指单位时间内下载或上传数据量的大小（通常单位为bit/s），是反映LTE网络用户体验好坏的关键指标。LTE速率是一个端到端的概念，由LTE网络和终端用户构成。根据不同的参数配置，LTE网络能够提供不同的速率。考虑到用户终端成本、功耗、使用场景等因素，终端分为不同的用户终端等级，每个等级的终端支持不同的速率。LTE速率由网络侧和终端侧共同决定。下面分别从网络侧和终端侧展开分析。

网络侧一般分为物理层速率和应用层速率，由于开销的存在，应用层速率小于物理层速率。市场宣传一般用应用层速率作为反映用户体验网络的快慢指标，而网络优化一般采用物理层速率作为分析定位速率问题的入口。本节主要以物理层速率为例对LTE速率进行介绍。

物理层取决于MAC层调度选择传输块大小（TBS），理论峰值速率是指在一定条件下计算可以选择的最大TBS。TBS可以通过RB数和MCS阶数查表获取，具体思路如下：

1）计算每个子帧最大可用的RE数。根据协议物理层时频资源分布，扣除每个子帧里PDCCH、PUCCH、PRACH、PBCH、SSS、PSS、CRS（对于BF还有DRS）等开销。在这些开销中，PBCH、SSS、PSS是固定的；其他的开销要考虑具体的参数设置，如PDCCH符号数、PUCCH/PRACH占用的RB个数、特殊子帧配比、CRS映射到2端口还是4端口等。

2）计算每个子帧可携带的比特（bit）数。可携带比特数＝可用RE×调制系数（QPSK为2，16QAM为4，64QAM为6）。

3）选择合适的TBS。依据可用的RB数选择满足CR（码率）不超过0.93的最大的TBS，CR＝（TBS＋CRC）/可携带比特数；如果CR超过0.93，MCS就要降阶。根据协议，PHY层会把超过6144bit的TBS进行分块，给每块加上24bit的CRC，最后整个TBS还要加上一个TBCRC。

4）计算的PHY层吞吐量。计算出每个子帧选择的TBS后，根据帧配比和特殊子帧配比累加各个子帧的TBS＋CRC，如果是双码字还要乘以2，从而计算出最终PHY层吞吐量。

2.TD-LTE系统子帧时隙配比

子帧配置：决定传输下行数据的子帧数。

特殊子帧决定了是否可以传输下行数据。

当DWPTS符号数为9或以上时（即特殊子帧配置为7），特殊子帧是可以传输数据的。特殊子帧如果用于传输数据，吞吐量是正常下行子帧的0.75倍；如果丢失该0.75倍传输机会，则损失的吞吐量为0.75/3.75＝20％（0.75/2.75＝27％）。

TD-S为4∶2的配置，若不改变现网配置，TD-LTE在需要和TD-S邻频共存的场景下，时隙配比只能为3∶1＋3∶9∶2，上下行时隙配比见表4-1。

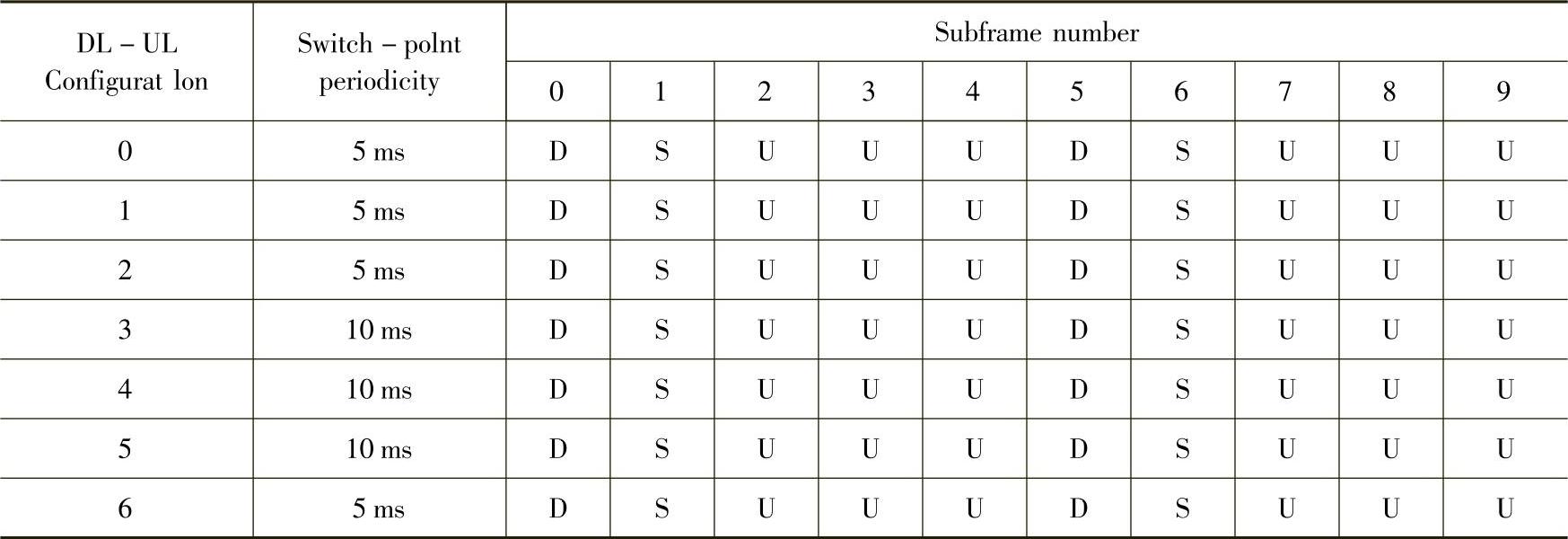

表4-1 TD-LTE系统子帧配置(www.daowen.com)

特殊子帧配置见表4-2。

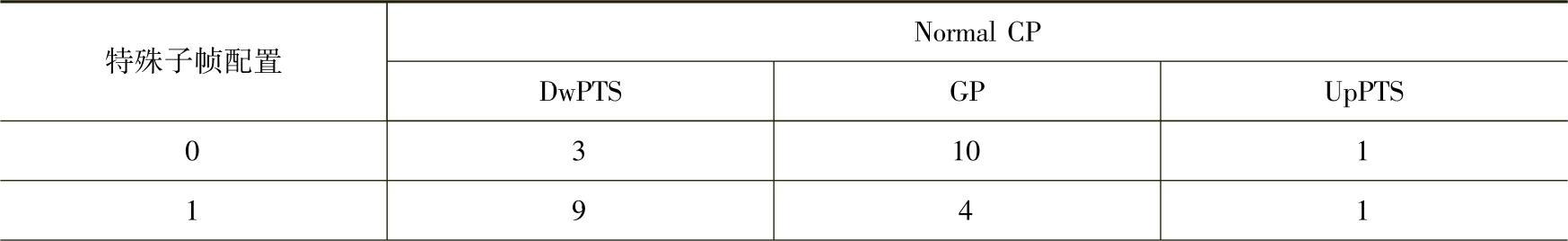

表4-2 TD-LTE系统特殊子帧配置

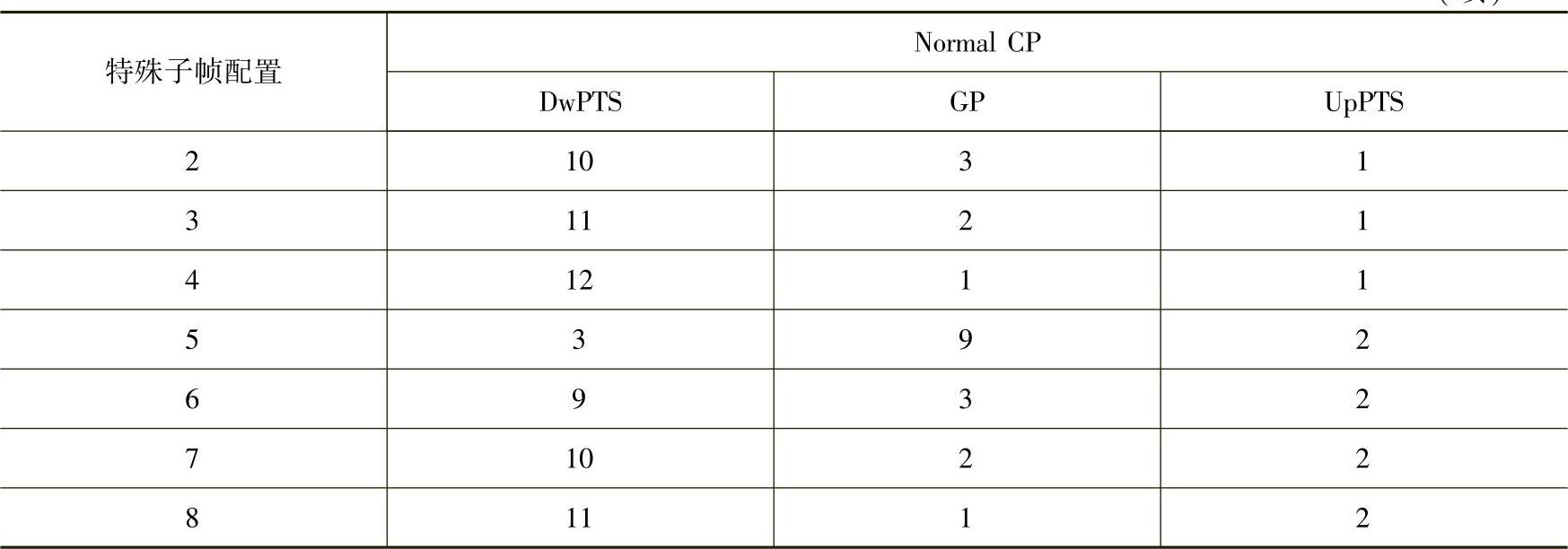

（续）

3.终端能力等级

终端能力是指LTE终端User Equipment（UE）的接入网络能力，通俗来讲是指终端能够支持的最大传输速率。TD-LTE系统支持的下行最大传输量与终端等级对应表见表4-3。

表4-3 下行最大传输量与终端等级对应表

上行最大传输量与终端等级对应表见表4-4。

表4-4 上行最大传输量与终端等级对应表
