PUSCH功控参数优化方案

参考PUSCH功控公式,相关PUSCH功控参数设置建议如下:

1)建议的P0和Alpha组合:(-75,0.8)、(-80,0.8)、(-95,1)、(-100,1)。

2)Alpha配置。

Alpha配置为0.8,其优点是降低中远点对邻小区的干扰;缺点是随着路损的变化,UE的接收功率降低,需要外环跟踪不同MCS下的变化。

Alpha配置为1,其优点是提高中远点UE的发射功率谱密度,在UE功率不受限前,UE的接收功率不随路损的变化而变化,MCS映射较为稳定;缺点是会对邻区造成干扰。

3)P0是基站的期望接收功率,P0设置过高会造成小区间干扰过大,UE耗电量高等问题,好处是小区频谱效率提高;P0设置过低会影响UE的上行流量,但是耗电量低,小区间干扰小。

目前TD-LTE现网默认配置为(-75,0.8),主要考虑提高小区频谱效率。由于该配置下UE发射功率较高,如果运营商对于UE的耗电量有所要求,则需要打开PUSCH闭环功控,降低近点不必要的发射功率。

4)如果配置为(-80,0.8),与(-75,0.8)相比,UE发射功率降低,耗电量有所好转,但是不能抵抗较大干扰。

相对而言,(-100,1)近点的发射功率降低,可以避免近点不必要的发射功率,但是抗干扰性不好;(-95,1)近点发射功率提高5dB,增加了抗干扰性,更利于峰值流量。(www.daowen.com)

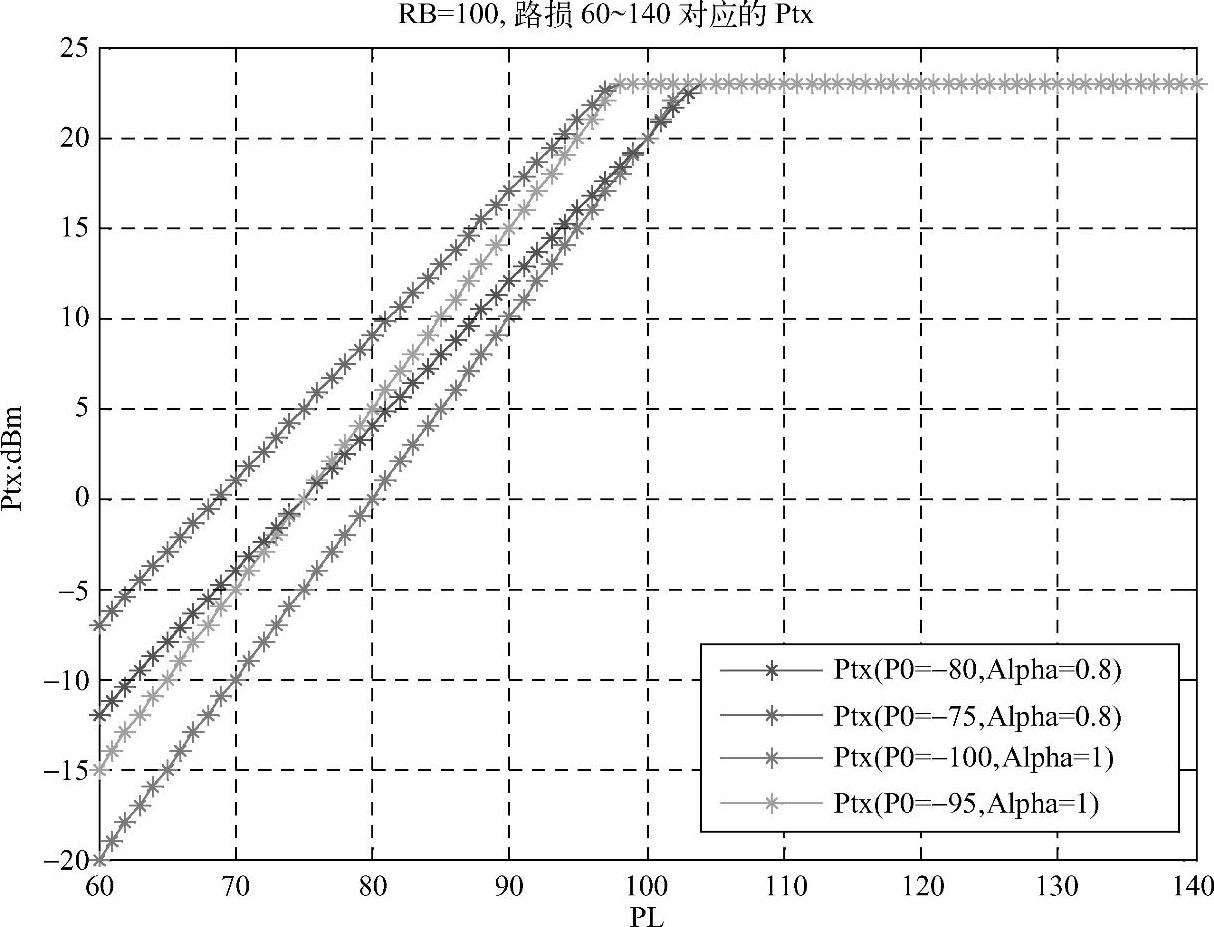

不同P0和Alpha配置下UE发射功率的区别,如图3-16所示(图中横轴为路损,纵轴为UE PUSCH发射功率)。


图3-16 不同P0和Alpha配置下UE发射功率的区别

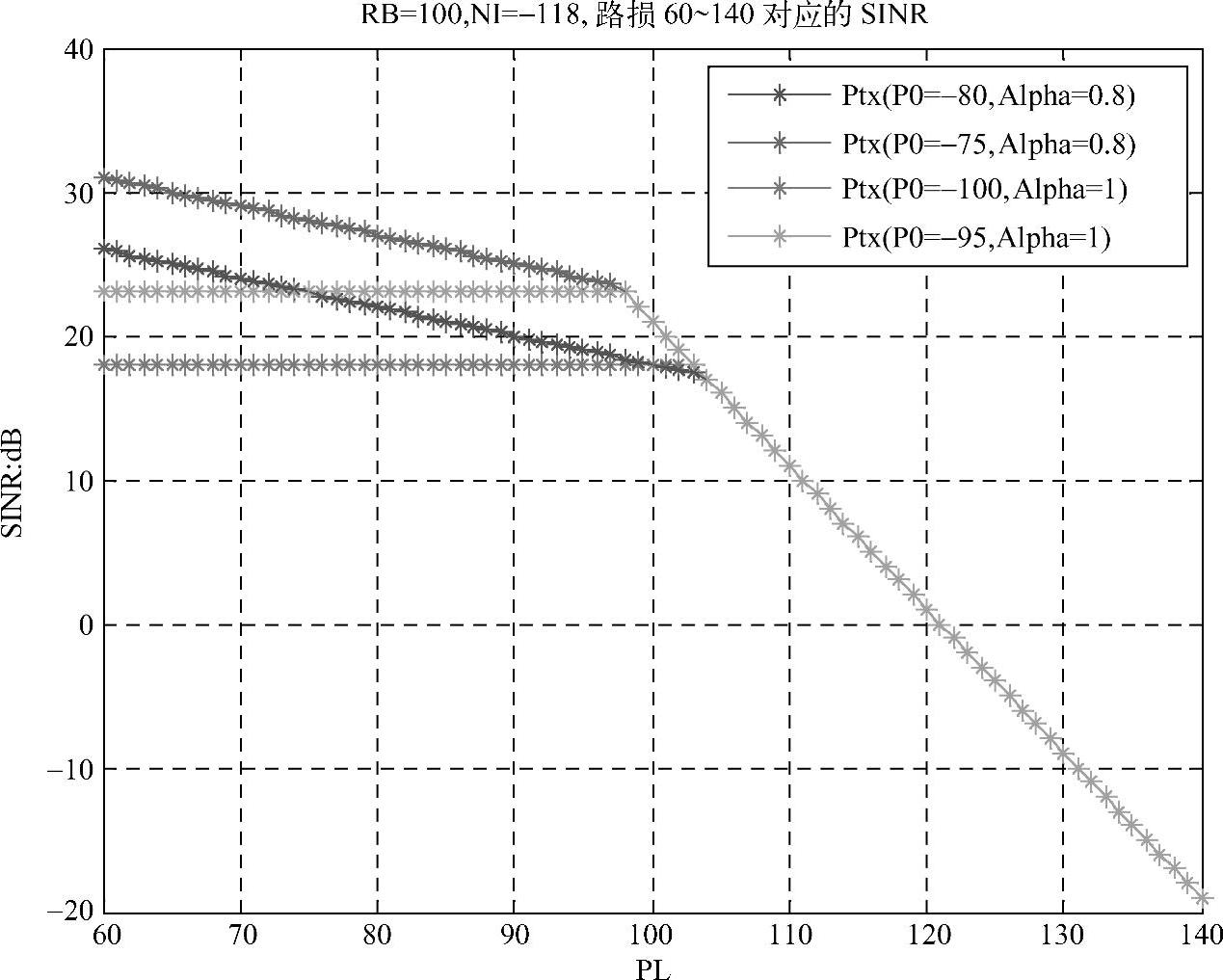

不同P0和Alpha配置下UE SINR的区别,如图3-17所示(图中横轴为路损,纵轴为UE SINR。


图3-17 不同P0和Alpha配置下UE SINR的区别

对于近点UE,PUSCH功控减少超过最大MCS需要的功率,减少功率浪费以及对其他用户的干扰;对于中点UE,考虑远近效应,在不增加对邻区的干扰强度的前提下,保证UE的频谱效率;对于远点UE暂不处理。
