测试场景选取：现网中选取平均上行PRB利用率10％以上，上行MCS分布MCS＜16的CDF占比在30％以上的小区，在试验区域内，关注上行体验速率、上行边缘用户体验速率、上行MCS分布、小区上行平均吞吐速率、CoMP RB比例和CoMP用户比例。

1.试验区域定点测试数据

在试验区域开启UL CoMP，定点测试结果见表3-6所示。定点测试在远点MCS提升2阶，吞吐速率增益35％，近点和中点没有负增益。

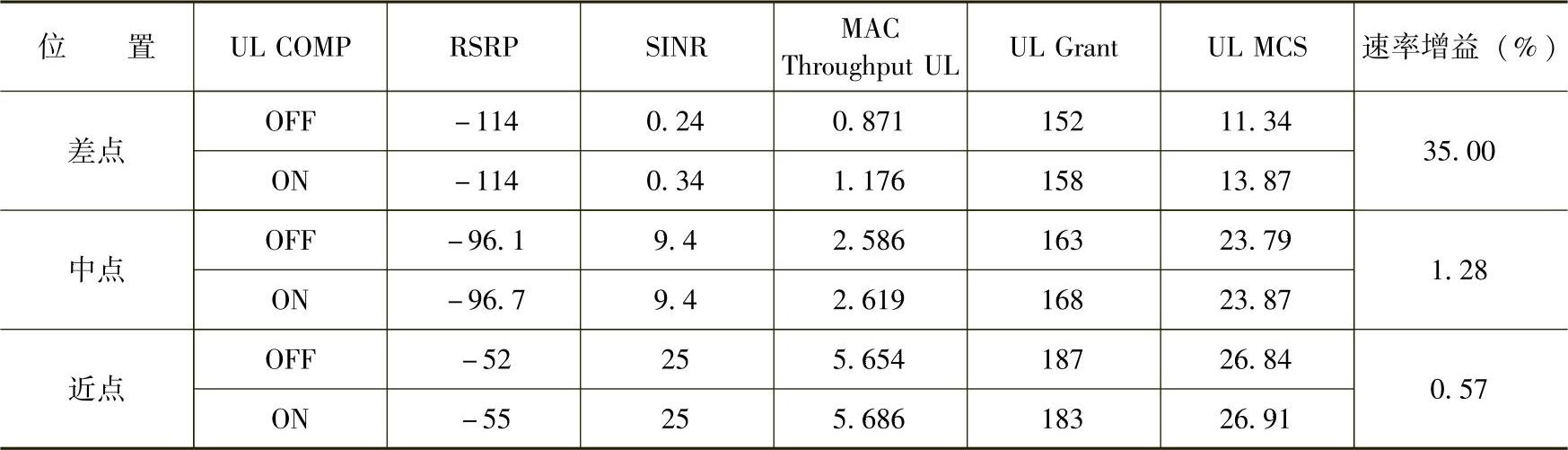

表3-6 试验区域UL CoMP定点测试

2.上行体验速率

上行体验速率是小区PDCP层所接收的上行数据的平均速率，计算时需扣除小数据包调度滞后的上行数据传输时长，时延区域测试结果（部分）见表3-7。

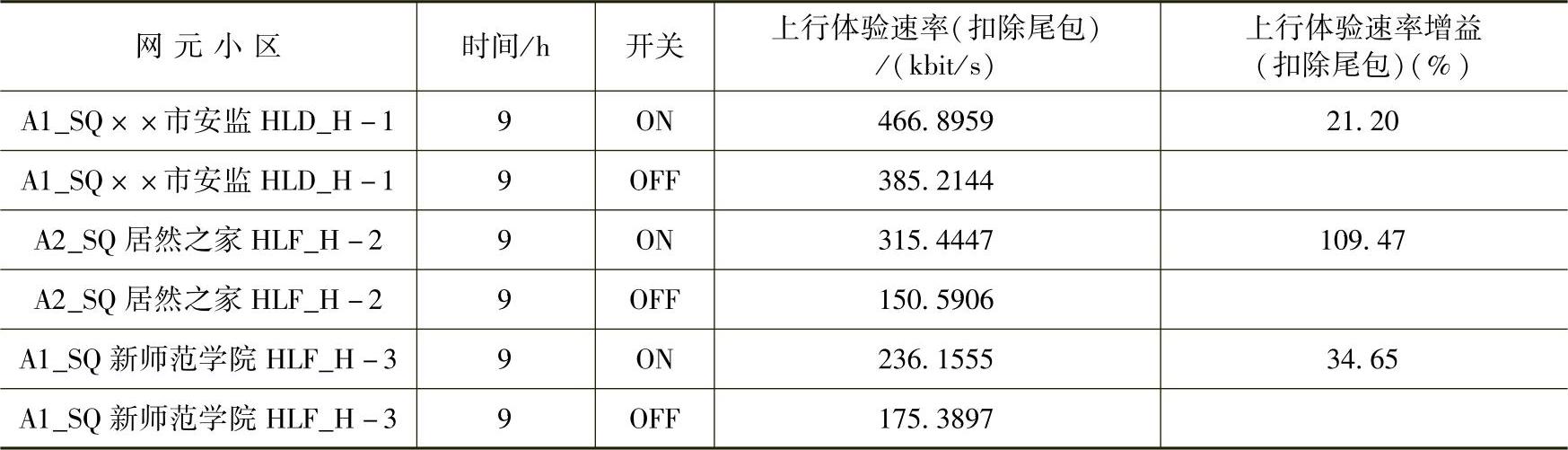

表3-7 UL CoMP上行体验速率

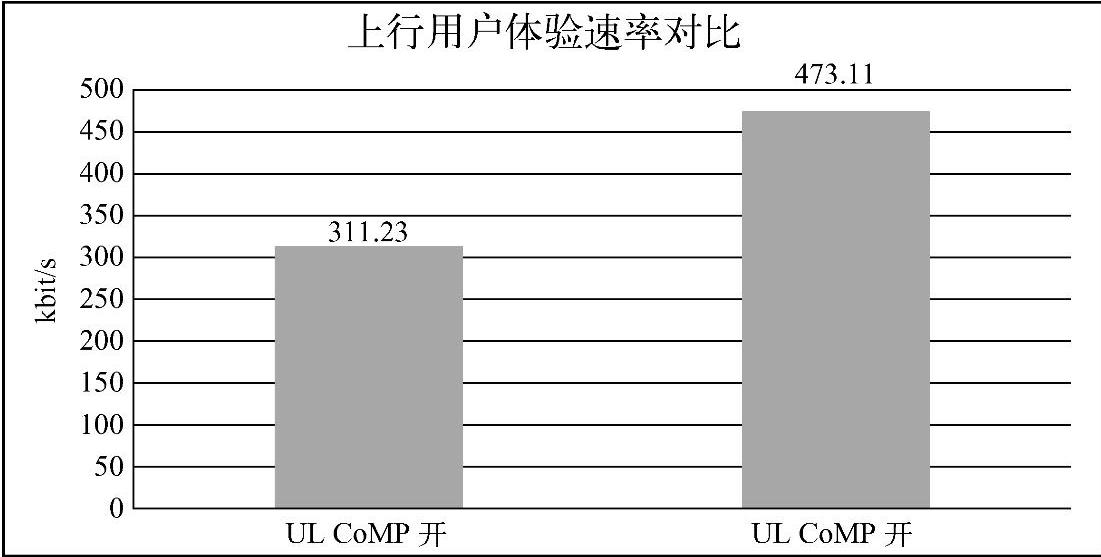

对比同一个时间段数据可以看出，开启CoMP后，上行体验速率都有明显的提升。所有小区打开UP CoMP功能后，上行体验速率对比如图3-12所示。小区上行体验速率明显提升，平均上行体验速率从311.23kbit/s提升到473.11kbit/s，提升52％，A2_SQ居然之家HLF_H-2小区上行体验速率更是有109％的提升。

图3-12 UL CoMP开启后上行体验速率对比

3.上行边缘体验速率

上行边缘用户体验速率是小区边缘用户的PDCP层的上行数据平均速率，计算时需扣除小区边缘用户小数据包调度滞后的上行数据传输时长。所有小区打开UP CoMP功能后，上行边缘用户体验速率对比如图3-13所示。

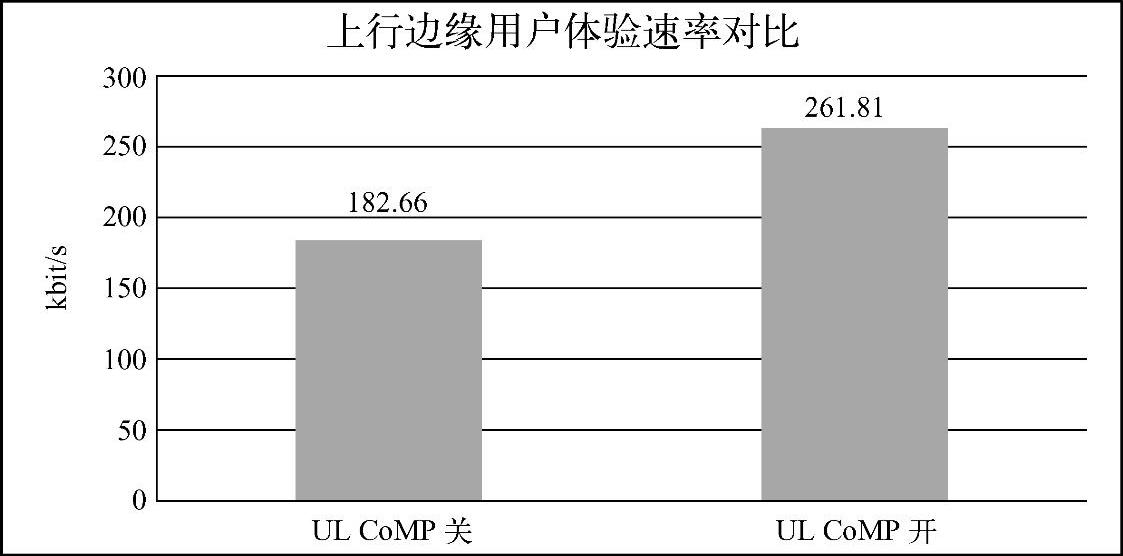

图3-13 UL CoMP开启后上行边缘用户体验速率对比

边缘用户的体验速率从1812.66kbit/s提升到261.81kbit/s，平均提升19.20％。

4.上行MCS分布

试验区域开启UL CoMP功能后，上行MCS分布的对比情况如图3-14所示。(www.daowen.com)

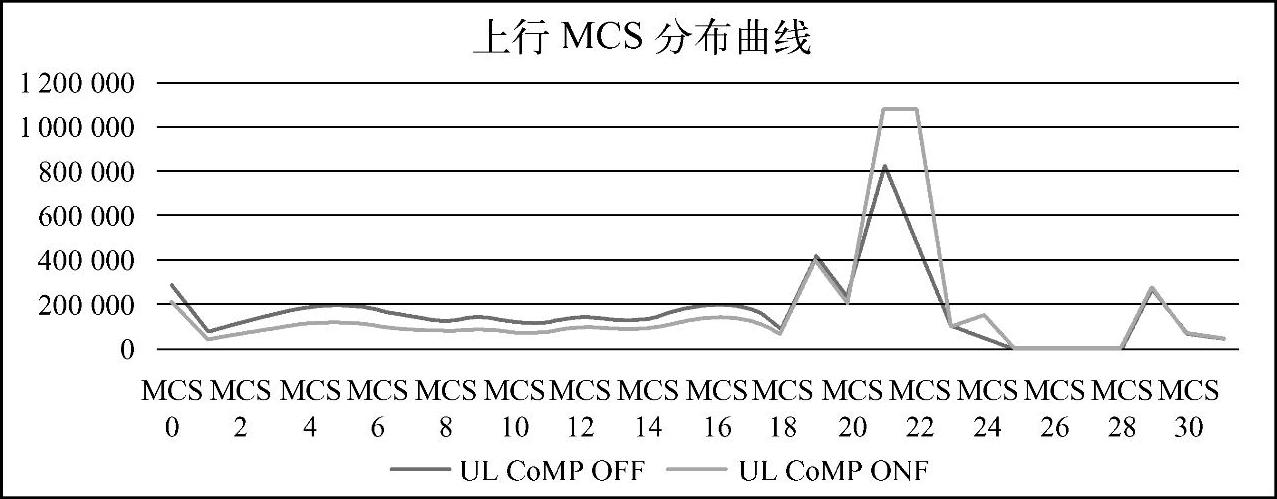

图3-14 UL CoMP开启后上行MCS分布的对比

当UL CoMP开启时，MCS低阶调度次数比UL CoMP OFF时明显降低，在MCS高阶调度次数明显提升，拥有了更好的上行信道。

5.小区上行平均吞吐率

开启UL CoMP功能后，试验小区（部分）的小区上行平均吞吐率对比情况见表3-8。

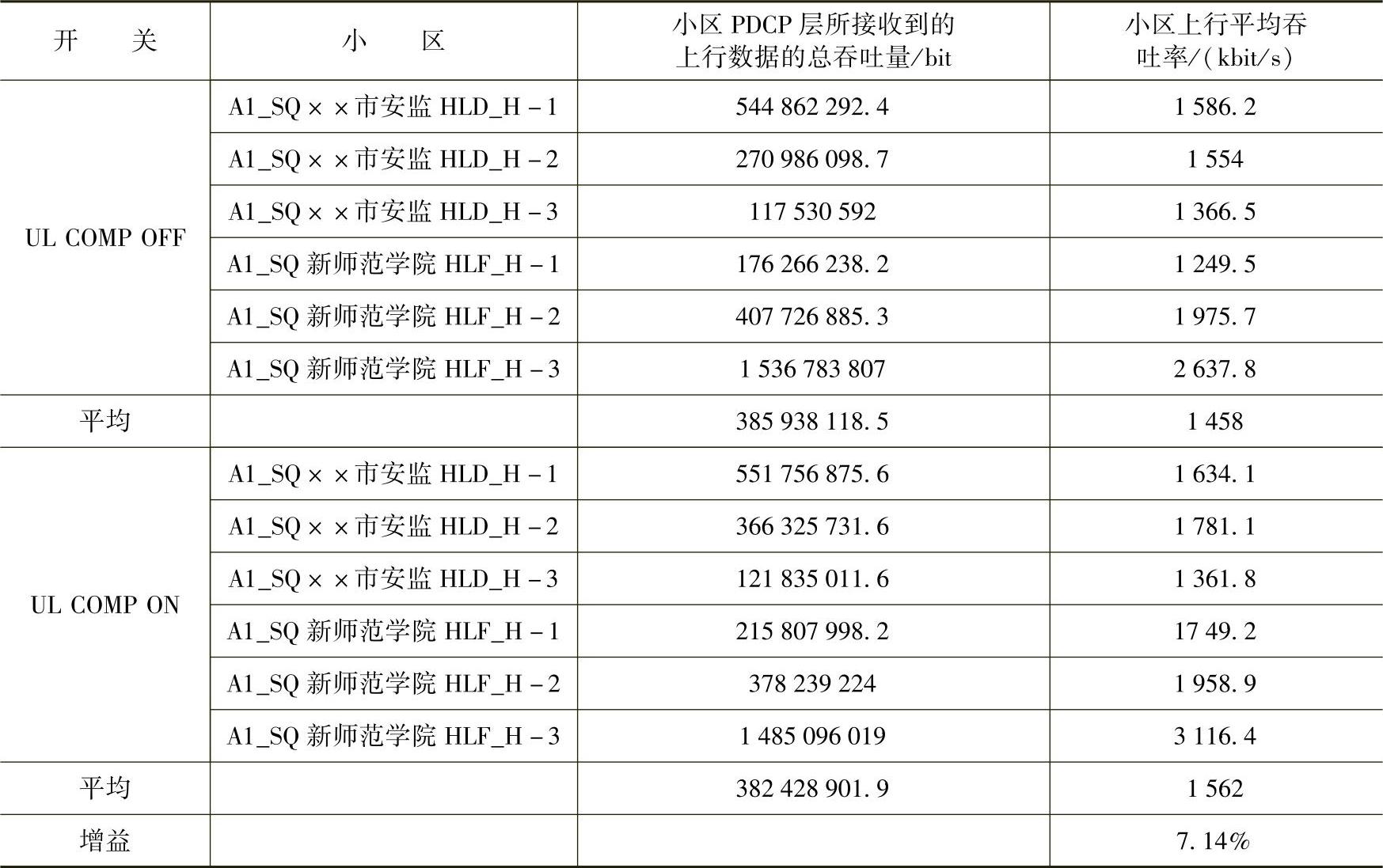

表3-8 UL CoMP开启后小区吞吐量对比

当UL CoMP关闭时，所有试验小区上行平均速率为1458kbit/s，当UL CoMP打开时，上行平均速率为1562kbit/s，平均增益为7.14％。

6.CoMP RB比例和CoMP用户比例

开启UL CoMP功能后，试验小区（部分）的CoMP RB比例和CoMP用户比例情况见表3-9。这里，CoMP RB比例和CoMP用户比例是指开启UL CoMP功能后的统计情况。

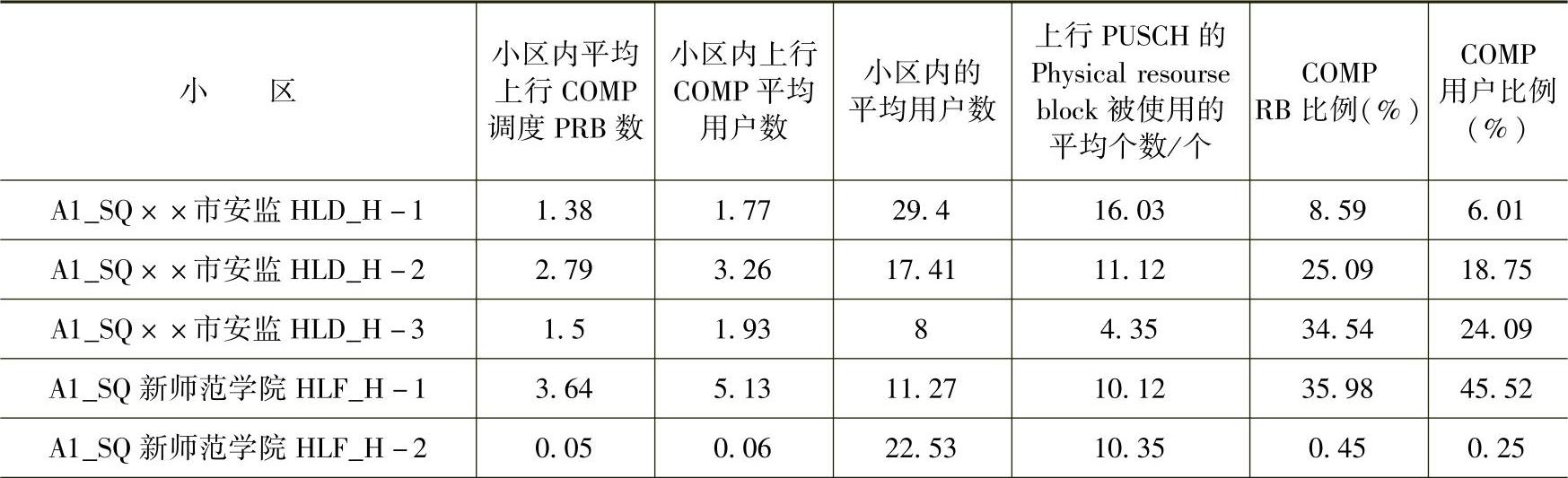

表3-9 UL CoMP RB比例和CoMP用户比例

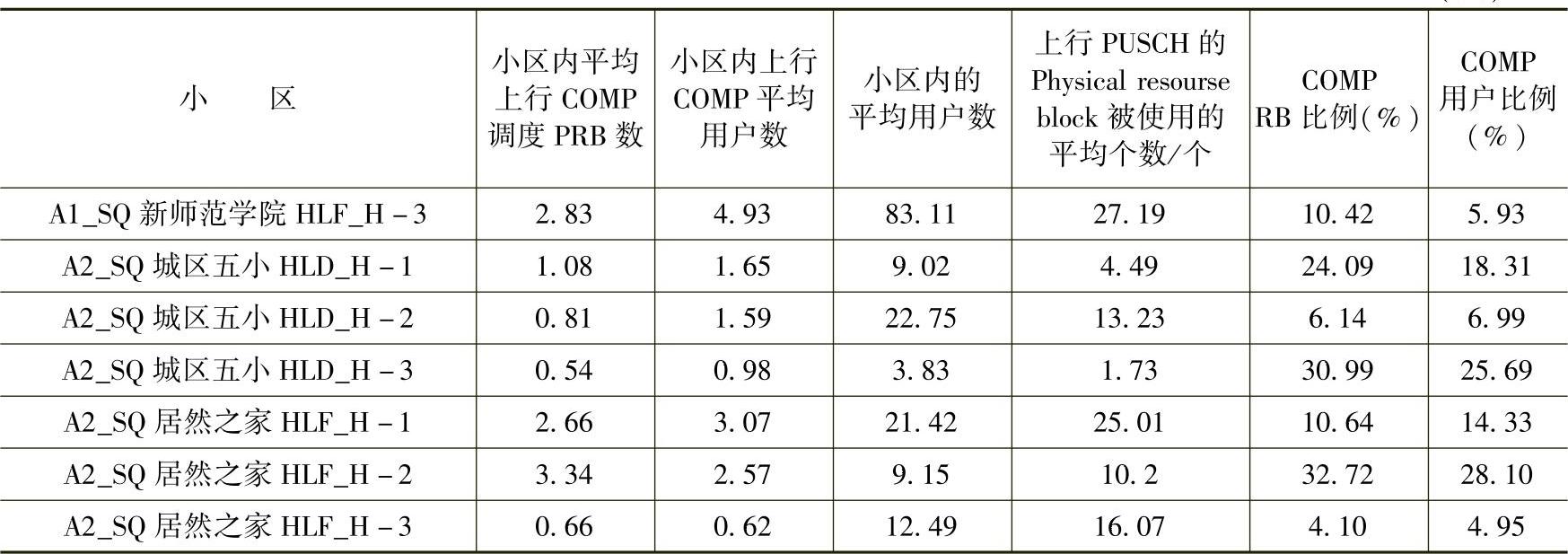

（续）

7.总体对比情况

UL CoMP开启后总体对比情况如图3-15所示。可以看出，UL CoMP特性打开后，小区各项指标均有不同程度增益，边缘用户体验速率提升39.31％（最为明显），用户体验速率提升30.34％。

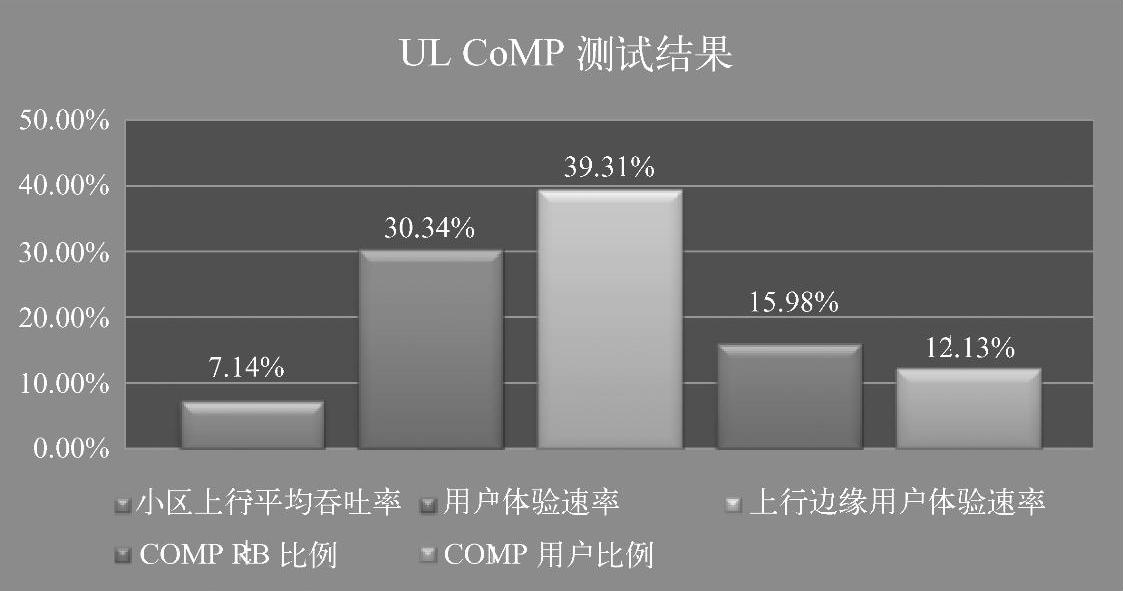

图3-15 UL CoMP开启后总体对比情况
