1.UL CoMP增益处理步骤
UL CoMP增益是通过以下两个步骤完成的:
1)选择Type1 UL CoMP用户。Type1 UL CoMP用户一般处于小区的远点或边缘区域,信号弱、覆盖不好。
当用户测到:邻区RSRP-服务小区RSRP>上行CoMP A3偏置(上行CoMP A3偏置可在UL CoMP算法里设置,建议值为-10dB)时,手机会上报A3事件,该用户就被认为是期望获得信号合并增益的UL CoMP用户,则被eNB选为Type1UL CoMP用户。同时,eNB会在手机上报的A3事件邻区中,选择RSRP值最好的邻区作为这个Type1用户的协作小区。这样,Type1用户发送的信号可由服务小区和协作小区的天线联合接收,获得信号合并增益。
2)确定Type2 UL CoMP用户。
在Type1 UL CoMP用户确定之后,邻区之间会交互这些用户的RB位置信息。Type2用户是受Type1类用户同频干扰的用户,若邻区中用户的RB位置与Type1 UL CoMP用户的RB位置重叠,则该类用户将被选为Type2 UL CoMP用户。该类用户的协作小区就是所对应的Type1用户的服务小区。
eNB将会用该协作小区收到的Type1用户信号和服务小区收到的受同频干扰的Type2用户信号进行计算,将服务小区收到的受干扰的Type2用户信号中的干扰剔除,从而抑制了Type1用户对Type2用户的干扰,获取干扰抑制增益。
2.UL CoMP增益来源
当UE所处的地理位置不同时,UL CoMP的增益来源有以下两种:
1)信号合并增益(UE处于小区边缘UE1)。
2)干扰抑制增益(UE处于除小区边缘的任何位置UE2)。(www.daowen.com)
某设备厂家部分场景预期UL CoMP增益见表3-5,每个场景对比基线不同,不同场景的增益大小没有可比性。

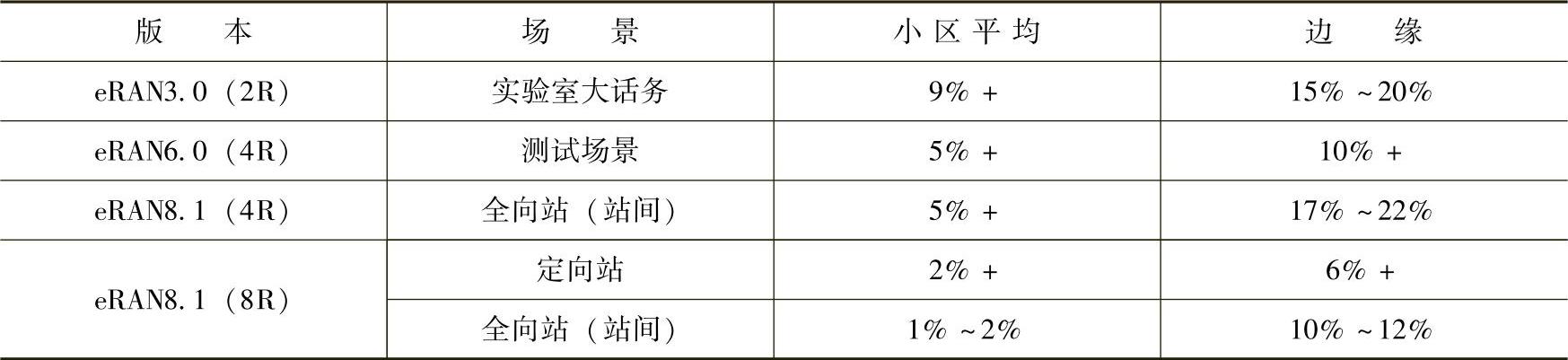

表3-5 部分场景预期UL CoMP增益
3.UL CoMP相关特性
由于干扰抑制增益是UL CoMP的主要增益来源之一,因此开启UL CoMP之前需开启上行干扰抑制合并(IRC)。UL CoMP与IRC技术联合使用,可以使得UL CoMP在进行多小区的天线联合接收时获得干扰抑制增益。
开启UL CoMP功能的服务小区和邻区需配置相同的频点、带宽、循环前缀,同一基带板上相互间进行UL CoMP的小区频点、带宽、CP类型、接收模式要相同,接收模式仅支持2R、4R和8R,不支持不同基带板上的小区之间进行CoMP。
服务小区根据UE上报的A3事件选择Type1 CoMP UE终端和协作小区,协作小区根据服务小区上报的Type1 CoMP UE占用的RB位置来选择Type2 CoMP UE,Type2 CoMP UE所在服务小区与协作小区需在同一基带板上,eNodeB的物理层在协作小区集范围内对CoMP UE进行联合接收。
由于UL ICIC将边缘用户的频带错开,因此UL CoMP边缘用户获得的干扰抑制增益将降低,但UL ICIC和UL CoMP同时打开的增益高于单独打开UL ICIC或者单独打开UL CoMP的增益。
UL CoMP RB比例越高,UL CoMP对上行吞吐率的增益体现越明显,计算方法如下:
UL CoMP RB比例=L.ULCoMP.RB/(L.ChMeas.PRB.UL.Used.Avg-L.ChMeas.PRB. PUCCH.Avg)式中,L.ULCoMP.RB表示小区内平均上行CoMP调度RB数,L.ChMeas.PRB.UL.Used.Avg表示上行各信道所有用户使用的平均PRB个数,L.ChMeas.PRB.PUCCH.Avg(LTE TDD eNodeB,LTE FDD eNodeB)表示PUCCH的PRB资源使用的平均个数。
