TD-LTE上行覆盖增强技术的原理分析

目前使用较多的上行覆盖增强技术是上行多点联合接收(Uplink Coordinated Multiple Points,UL CoMP)。UL CoMP利用相邻小区的天线对某一个用户的发送信号进行联合接收,然后将多小区接收到的信号进行合并,类似于通过一个小区的多个天线来接收信号,获得多天线的信号合并增益和干扰抑制增益。

开启UL CoMP可提升中远点用户上行速率、小区边界用户使用感知、小区的平均吞吐率,降低终端发射功率,抑制干扰。该技术依赖干扰抑制技术(IRC),对手机无依赖。

UL CoMP适用于以下场景:

1)Type1 CoMP UE(UE1):位于小区边缘,且信号可以同时被服务小区和邻区有效地接收,受到邻区UE的干扰,期望获得多天线合并增益,如图3-9所示。

2)Type2 CoMP UE(UE0):位于小区边缘以外,与邻区UE(小区1中的UE1)占用的RB有重叠,期望获得干扰抑制增益,如图3-10所示。

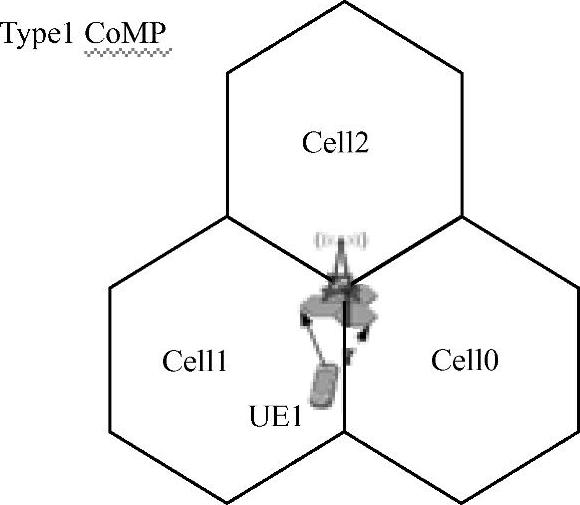

图3-9 UL CoMP Type1模式(www.daowen.com)

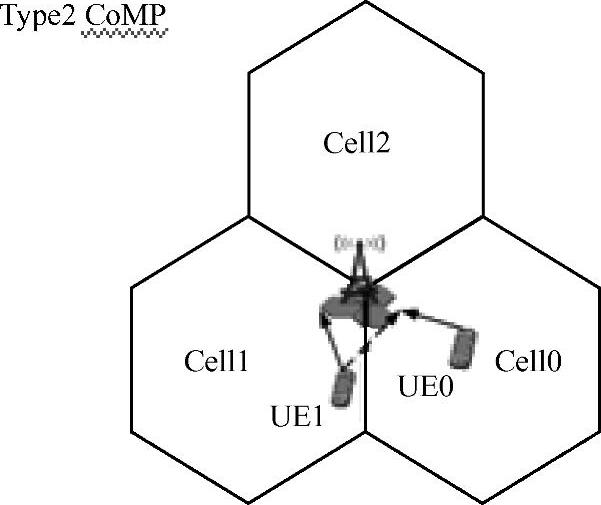

图3-10 UL CoMP Type2模式

在UL CoMP Type2模式中,UE0与邻区UE(小区1中的UE1)占用的RB有重叠,如图3-11所示。

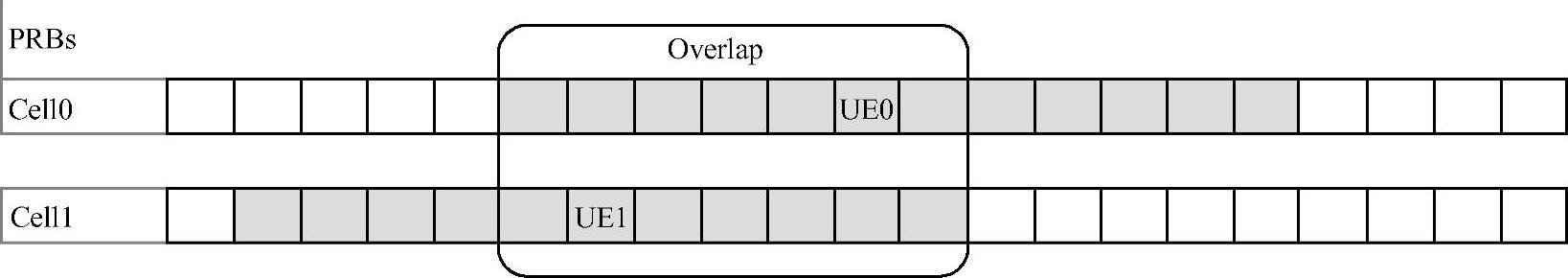

图3-11 UL CoMP Type2模式UE0与邻区UE1占用的RB有重叠
