LTE干扰分为系统内干扰和系统间干扰，系统间干扰包括杂散干扰、阻塞干扰、互调/谐波干扰等。系统内干扰包括远距离同频干扰、GPS故障、数据配置错误等。LTE干扰会导致无线接通率、掉线率的恶化，严重影响用户感知。在现网的实际优化工作中，可从频域100个RB分布规律上总结各类干扰的特征并展开优化。

从频域来看，F频段被其他系统的频谱紧紧包围，为了便于理解其受到的主要系统间干扰，给出导致不同类型系统间干扰的频谱图，如图3-3所示。

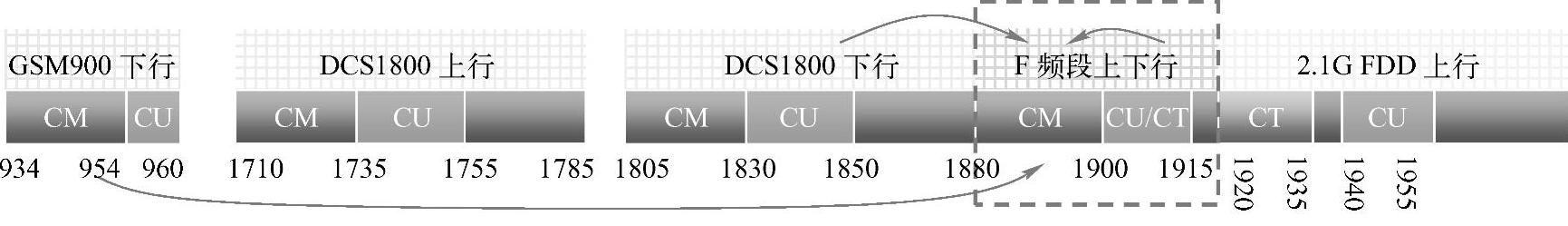

图3-3 导致F频段不同类型系统间干扰的频谱图

TD-LTE系统F频段受到的主要系统间干扰类型有以下4种：

1.阻塞干扰：DCS1800、PHS信号产生

DCS1800阻塞干扰产生的原因主要是DCS使用高端频率，F频段TD-S/TD-L设备抗阻塞能力不足，部分城市DCS1800使用国家尚未分配的1850～1880MHz频段，F频段四五期TD-S/TD-L设备抗阻塞能力不足。按照3GPP现有国际和行业标准开发，以1850～1880MHz为共址指标的过渡带，对靠近F频段的强干扰信号抑制能力不足，如图3-4所示。

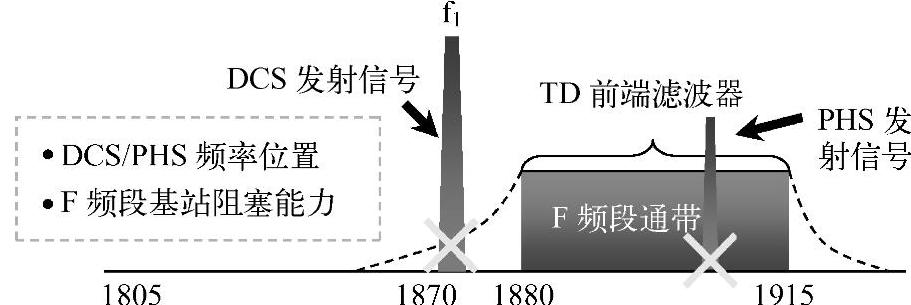

图3-4 F频段阻塞干扰示意图

DCS1800阻塞干扰对F频段的影响见表3-1。

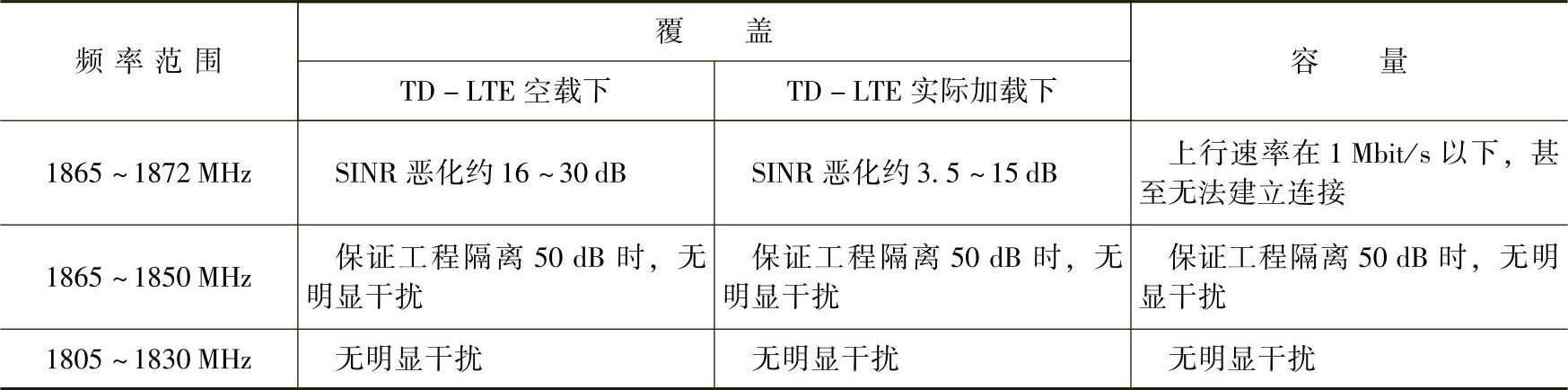

表3-1 DCS1800阻塞干扰对F频段的影响

注：实际加载下网络上行底噪数据参考深圳TD-LTE网络测试结果，即15dB上行底噪抬升。

在大学城地区进行退频测试，证明当DCS退频到1830MHz以下时，干扰基本消失。

DCS退出1850～1872.6MHz前：156个TD-LTE小区，受扰小区占52.3％。

DCS退出1850～1872.6MHz后：只有3％的小区仍存在间歇性干扰，定位为共站的联通基站的干扰、设备故障等原因。

在DCS使用1850～1880MHz的城市（申请临时频率的城市有4个：广州、深圳、北京、上海），对F频段四五期的基站，尤其是中兴和大唐的基站均会产生较为严重的阻塞干扰风险。若未来联通在该频段部署FDD LTE，对F频段四五期设备，尤其是中兴和大唐的基站将会产生阻塞干扰风险。

优化解决方案：

（1）频率使用

阻塞干扰严重区域建议退出使用1865～1880MHz频率，建议推动工业和信息化部延缓分配1870MHz以上频率，保护TD已有投资；现网如使用高端频率，干扰特别严重（天线对打）且其他措施实施困难的小区，可考虑使用D频段。

（2）设备要求

已在最新版F频段企标中加严阻塞指标要求到-5dBm，应对未来1850～1880MHz频率开放；如DCS1800坚持使用高端频率的区域，推动F频段设备支持动态AGC功能，可基本解决阻塞干扰；如干扰特别严重小区，F频段设备可加装滤波器；未使用区域则无须改动。

（3）工程隔离

DCS1800使用1865MHz以下：正常工程隔离要求（水平1m或垂直0.5m）。

DCS1800使用1865MHz以上：必须采用保护带和滤波器措施，在此基础上采用正常工程隔离。

2.杂散干扰：DCS1800、PHS带外杂散产生

DCS1800互调干扰产生的原因是DCS使用高端频率＆DCS1800天线互调质量较差，部分城市DCS1800使用国家尚未分配的1850～1880MHz频段，部分DCS1800基站质量较差，互调指标达不到-133dBc不共天线时的共存要求（企标共天线要求-150dBc），如图3-5所示。

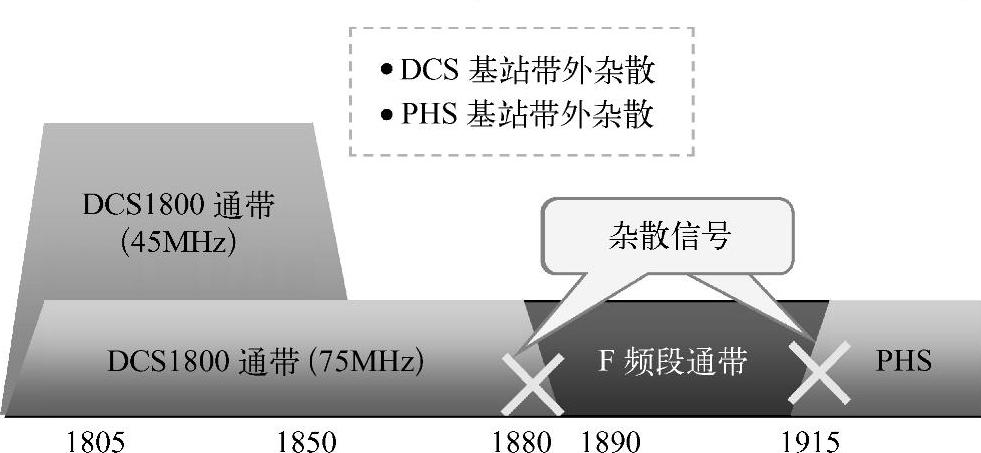

图3-5 F频段杂散干扰示意图

DCS1800互调干扰对F频段的影响，见表3-2所示。

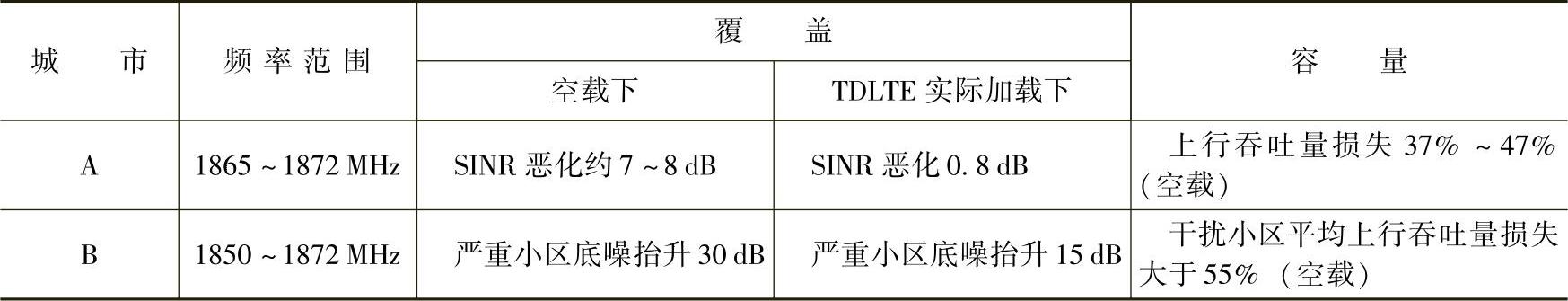

表3-2 DCS1800互调干扰对F频段的影响

注：TD-LTE实际加载下网络上行底噪数据参考深圳TD-LTE网络测试结果，即15dB上行底噪抬升。(www.daowen.com)

使用DCS高端频率城市，且DCS天线质量差，将受到互调干扰影响。若未来联通在1850～1880MHz频段部署FDD LTE，如其FDD-LTE天线不好，则会有互调干扰风险。

解决方案及设备要求：使用高端频率区域全面排查DCS天线，更换有质量问题的天线；建议在单个扇区内仅采用以下其中一种频率范围内的频点：1805～1830MHz、1850～1860MHz、1860～1865MHz、1865～1870MHz。

3.互调干扰：DCS1800多个信号产生

DCS杂散指标差引起的原因是：部分厂家DCS双工器带宽为75MHz，对F频段杂散抑制不足，尤其对前10MHz的干扰较高，如图3-6所示。

图3-6 F频段互调干扰示意图

现网××市城区定点排查测试情况见表3-3。

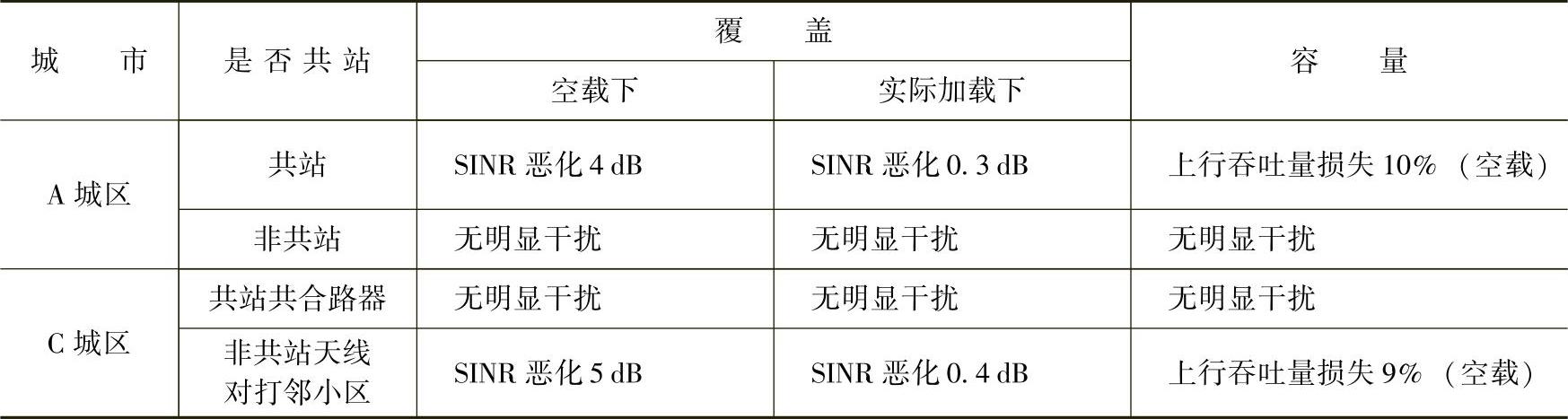

表3-3 DCS1800杂散干扰对F频段的影响

注：实际加载下网络上行底噪数据参考深圳TD-LTE网络测试结果，即15dB上行底噪抬升。

对于杂散较差的DCS设备（占全网DCS比例约44％），如果与F频段共站，即使DCS不使用1850MHz以上频点，也会对共站的F频段设备产生一定杂散干扰。

对于联通杂散较差的DCS设备，如果与F频段共站，或者与F频段天线对打等恶劣情况，也会产生一定的杂散干扰，但具体范围不详。

解决方案及设备要求如下。

1）DCS老设备：若发现杂散干扰严重，如与F频段TD-LTE设备共站，则需在DCS1800基站加装滤波器。

2）DCS新设备：已在2011年DCS企标中加严DCS杂散指标，并推动国家发布管理规定防止联通干扰。

3）F频段设备：采用FSS（频选调度）功能，对好点用户分配有干扰的低频子载波，对差点用户分配无干扰的高频子载波。

4）频率使用：干扰特别严重（如天线对打）且其他措施难以实施的小区，可以考虑使用D频段。

5）干扰协调：如果发现干扰较为严重的联通DCD1800基站，则需推动其加装滤波器解决。

4.GSM谐波/互调干扰：GSM900产生

GSM900天线互调指标差引起：若差于不共天线时的指标-120dBc（企标要求共天线指标为-150dBc），则会导致天线产生较强干扰，如图3-7所示。

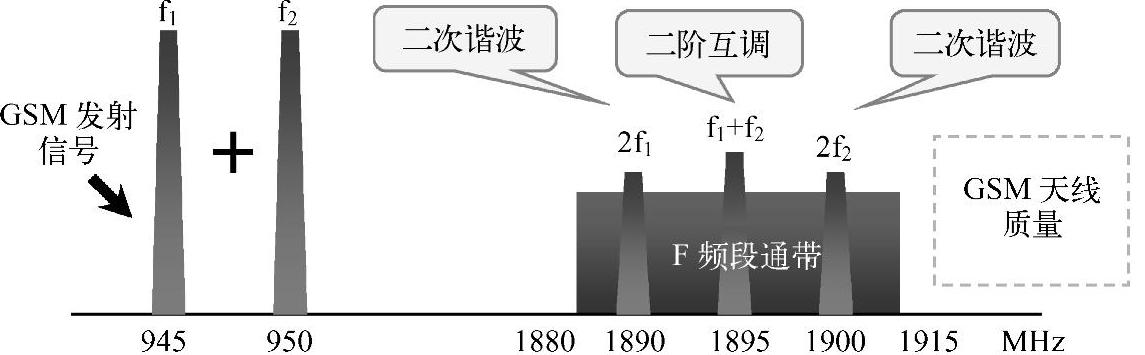

图3-7 F频段GSM谐波/互调干扰示意图

F频段TD-LTE受到的系统间的干扰主要为其他系统基站对F频段基站的干扰；终端间由于DCS上行频段与F频段相隔较远，射频指标可以满足室外部署和室内大部分场景部署共存要求。

对于互调指标很差的GSM900天线，如与F频段设备共站时，则均会对F频段产生一定的二次谐波干扰。根据去年在××市“工兵行动”中的测试结果，现网有33.2％的天线三阶互调差于-120dBc，由于工艺和材质相同，同一天线的二阶互调水平和三阶互调基本相当。

联通公司互调指标很差的GSM900天线，如与F频段设备共站时，也会对F频段高频端（1908～1915MHz）产生一定的二次谐波干扰。

现网××市城区定点排查测试情况见表3-4。

表3-4 GSM900二次谐波/互调干扰对F频段的影响

解决方案及设备要求：对于现网进行干扰排查，更换与F频段共站，且互调指标较差的GSM900天线。

频率使用：干扰特别严重（如天线对打）且其他措施难以实施的小区，可以考虑使用D频段。

干扰协调：如发现GSM900二次谐波干扰较为严重的联通GSM基站，则需推动其更换GSM900天线解决。
