二维测量报告的统计数据分析

1.时间提前量与参考信号接收功率

1)MR.TadvRsrp。

2)反映相同UE的时间提前量与参考信号接收功率的同时刻分布情况,表示OMC-R统计周期内同时满足“时间提前量”取值范围与“参考信号接收功率”取值范围按照分区间统计的样本个数。要求每一维测量数据的上报周期相同。例如,采样周期5120ms以内,同时有UE参考信号接收功率和时间提前量测量,则在相应二维统计区间内记录为一个样本点。该测量报告数据在企业级NanoCell中为可不支持项。

时间提前量的取值范围见表2-17,如从0~192Ts,每48Ts为一个区间,对应MR.Tadv.00到MR.Tadv.03;从192~384Ts,每96Ts为一个区间,对应MR.Tadv.04和MR.Tadv.05;从384~960Ts,每192Ts为一个区间,对应MR.Tadv.06到MR.Tadv.08;从960~2048Ts的1088Ts为一个区间,对应MR.Tadv.9;大于2048Ts为一个区间,对应MR.Tadv.10。

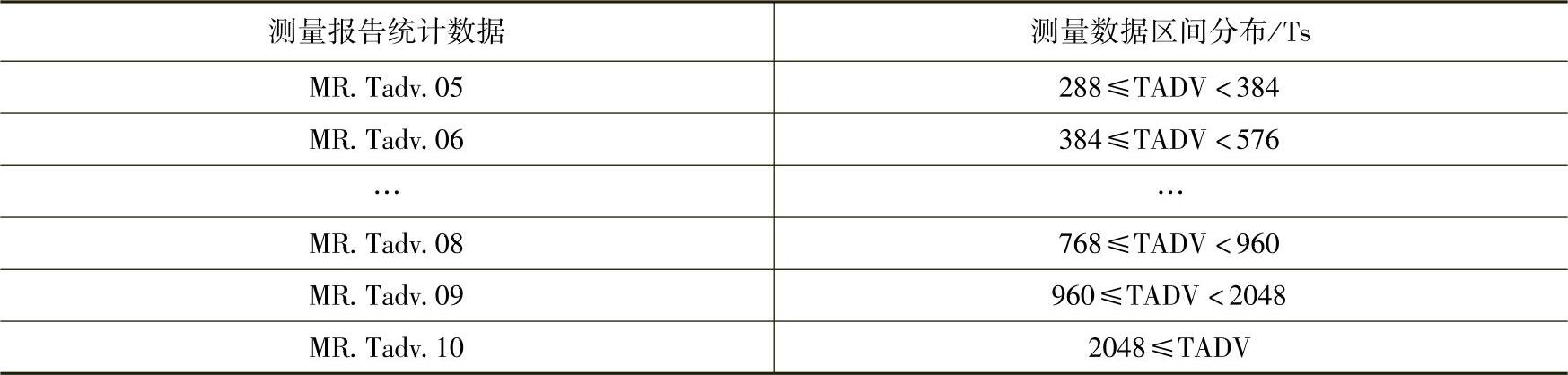

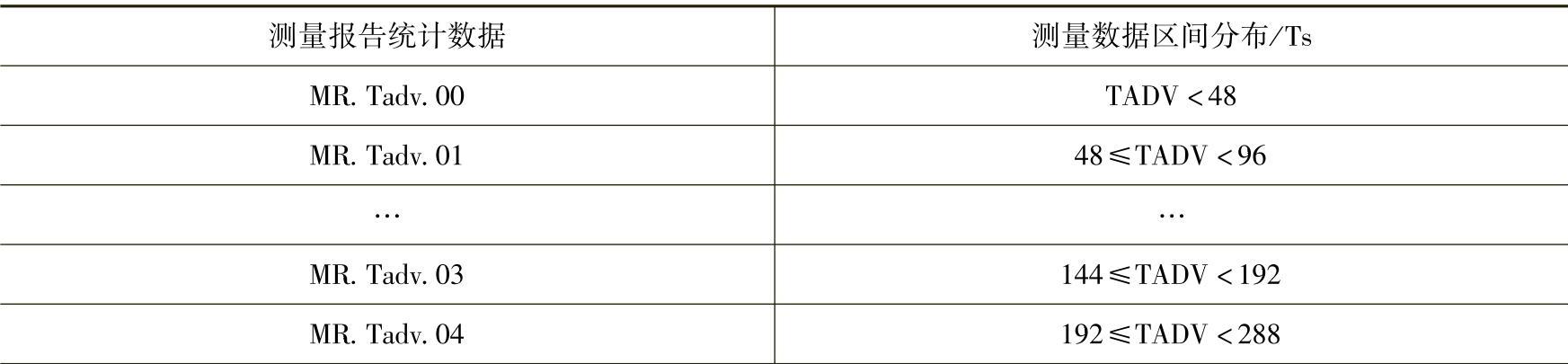

表2-17 时间提前量的取值范围


(续)


参考信号接收功率的取值范围见表2-18所示,当其值小于-110dBm时为一个区间,对应MR.RSRP.00;当其值大于-60dBm时为一个区间,对应MR.RSRP.11,当其值在-110~-60dBm之间时,步长为5dBm,对应MR.RSRP.01到MR.RSRP.10。

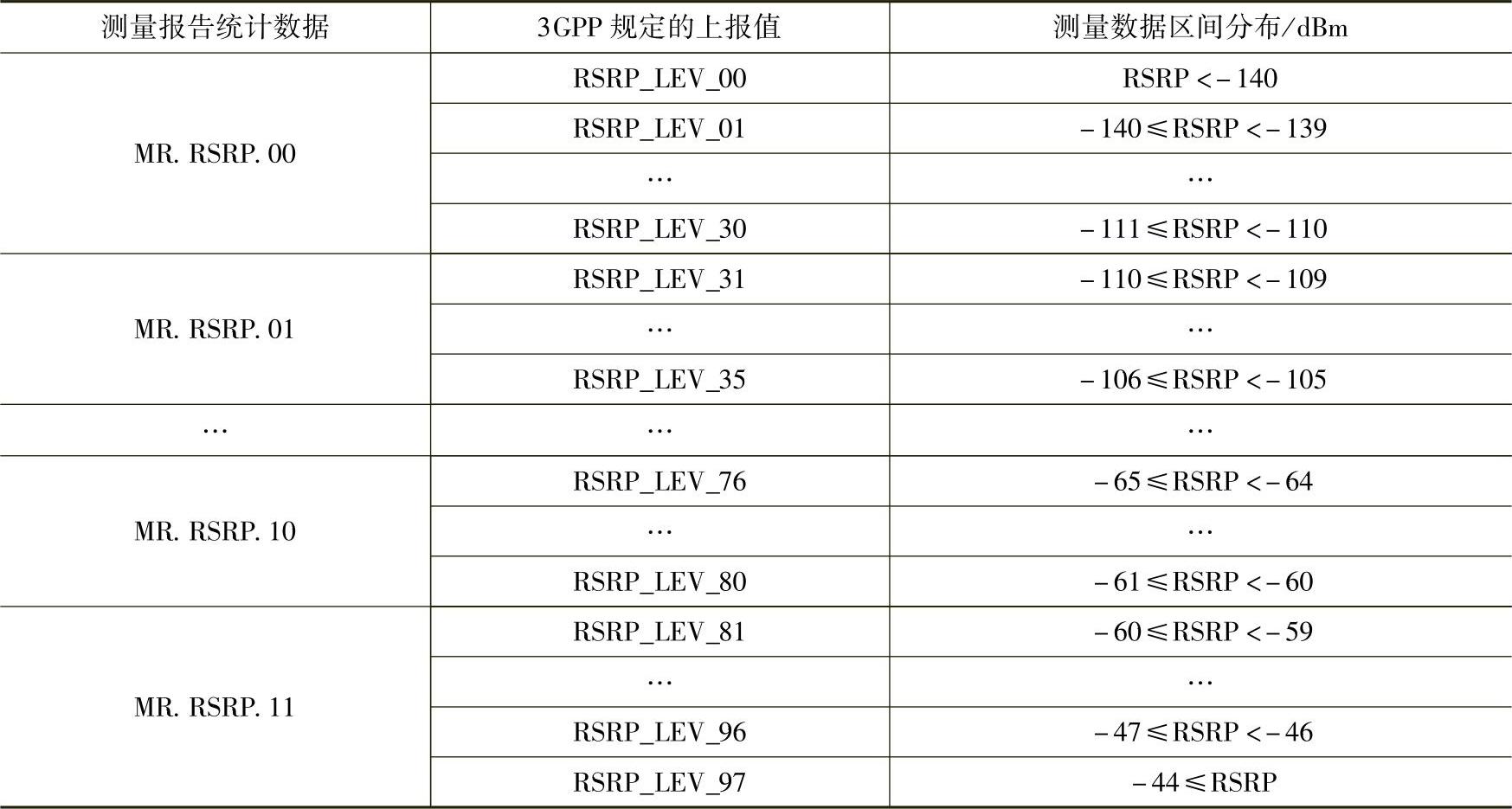

表2-18 参考信号接收功率的取值范围


基于表2-17及表2-18,本二维测量报告统计数据名称及取值范围见表2-19。

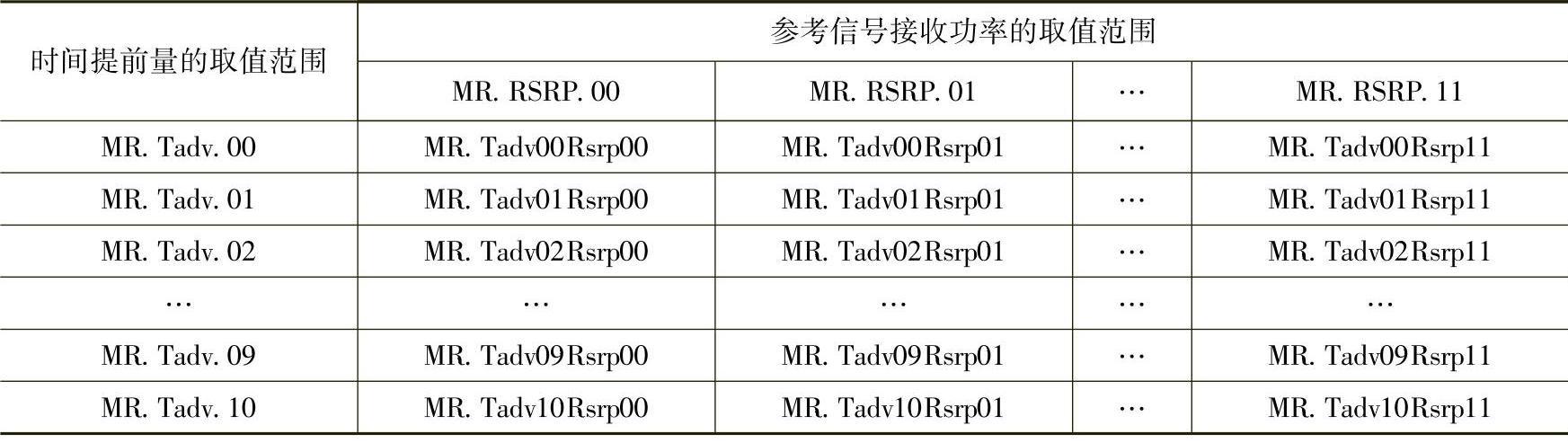

表2-19 时间提前量与参考信号接收功率的取值范围


注:计数器MR.Tadv00Rsrp00表示二维测量报告统计数据MR.TadvRsrp同时满足统计条件①Tadv<48Ts和统计条件②RSRP<-110dBm的样本个数。

该测量数据可用于判断基站发射功率、用户分布、越区覆盖分析、弱覆盖分析、疑似盲区分析。

2.时间提前量与eNodeB天线到达角

1)MR.TadvAoa。

2)在基站覆盖范围内反映UE分布情况。本测量数据表示OMC-R统计周期内,每个UE同时满足“时间提前量”取值范围与“天线到达角”取值范围按照分区间统计的样本个数。要求每一维测量数据的上报周期相同。

天线到达角的取值范围见表2-20,其中AOA步长30°为一个区间,360°共分为12个区间。

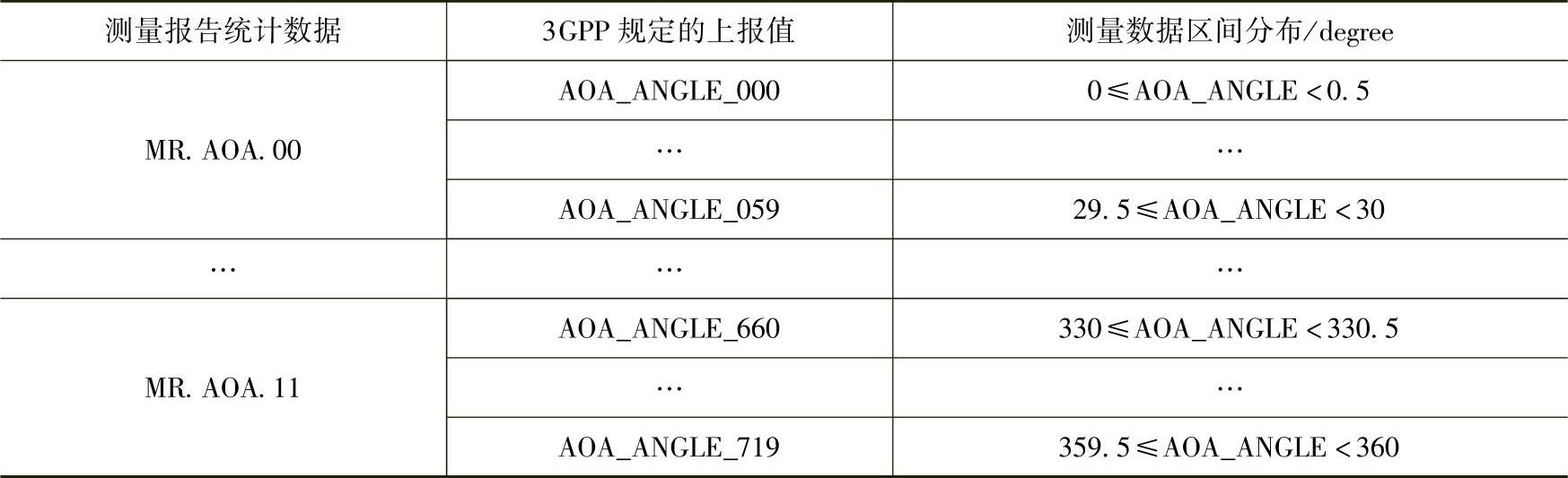

表2-20 天线到达角的取值范围


时间提前量与eNodeB天线到达角二维测量报告统计数据名称及取值范围见表2-21。

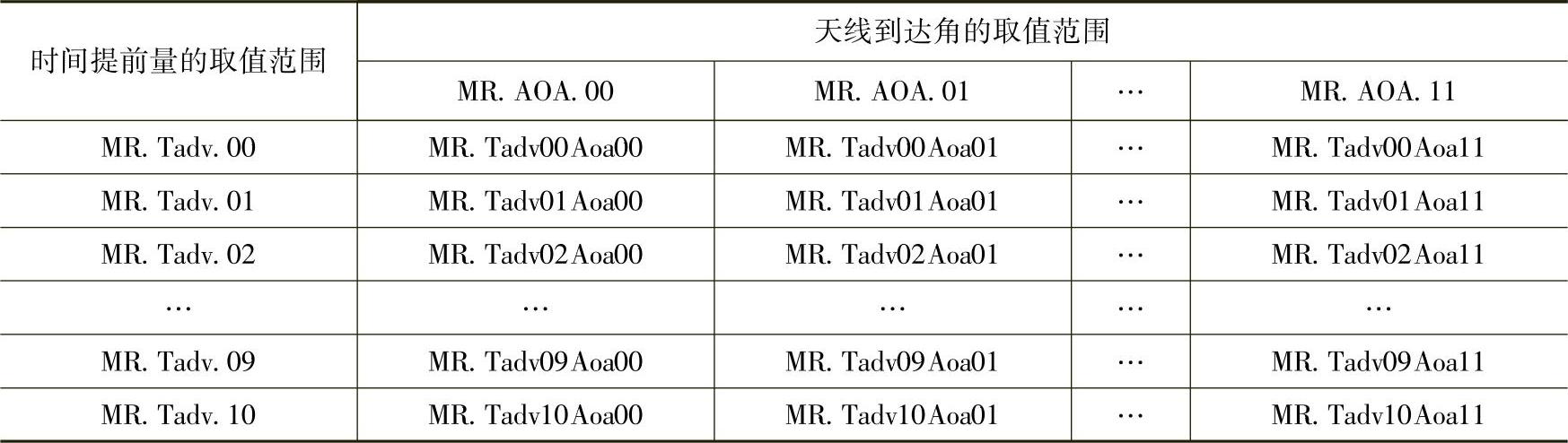

表2-21 时间提前量与eNodeB天线到达角二维测量报告的取值范围


注:计数器MR.Tadv00Aoa00表示二维测量报告统计数据MR.TadvAoa同时满足统计条件①TUE Rx-Tx<40Ts和统计条件②0≤AOA_ANGLE<30时的样本个数。

该测量数据可用于获取用户分布以及定位业务。

3.参考信号接收功率与参考信号接收质量

1)MR.RsrpRsrq。

2)反映UE收到服务小区的参考信号接收功率在UE收到下行参考信号接收质量不同区间的分布情况。本测量数据表示OMC-R在统计周期内,每个UE同时满足“参考信号接收功率”取值范围与“参考信号接收质量”取值范围按照分区间统计的样本个数。要求每一维测量数据的上报周期相同。

参考信号接收质量的取值范围见表2-22,从-∞~-19.5dB为一个区间,对应MR.RSRQ.00;从-19.5~-3.5dB,每2个dB为一个区间,对应MR.RSRQ.01到MR.RSRQ.08;大于-3.5dB为一个区间,对应MR.RSRQ.09。

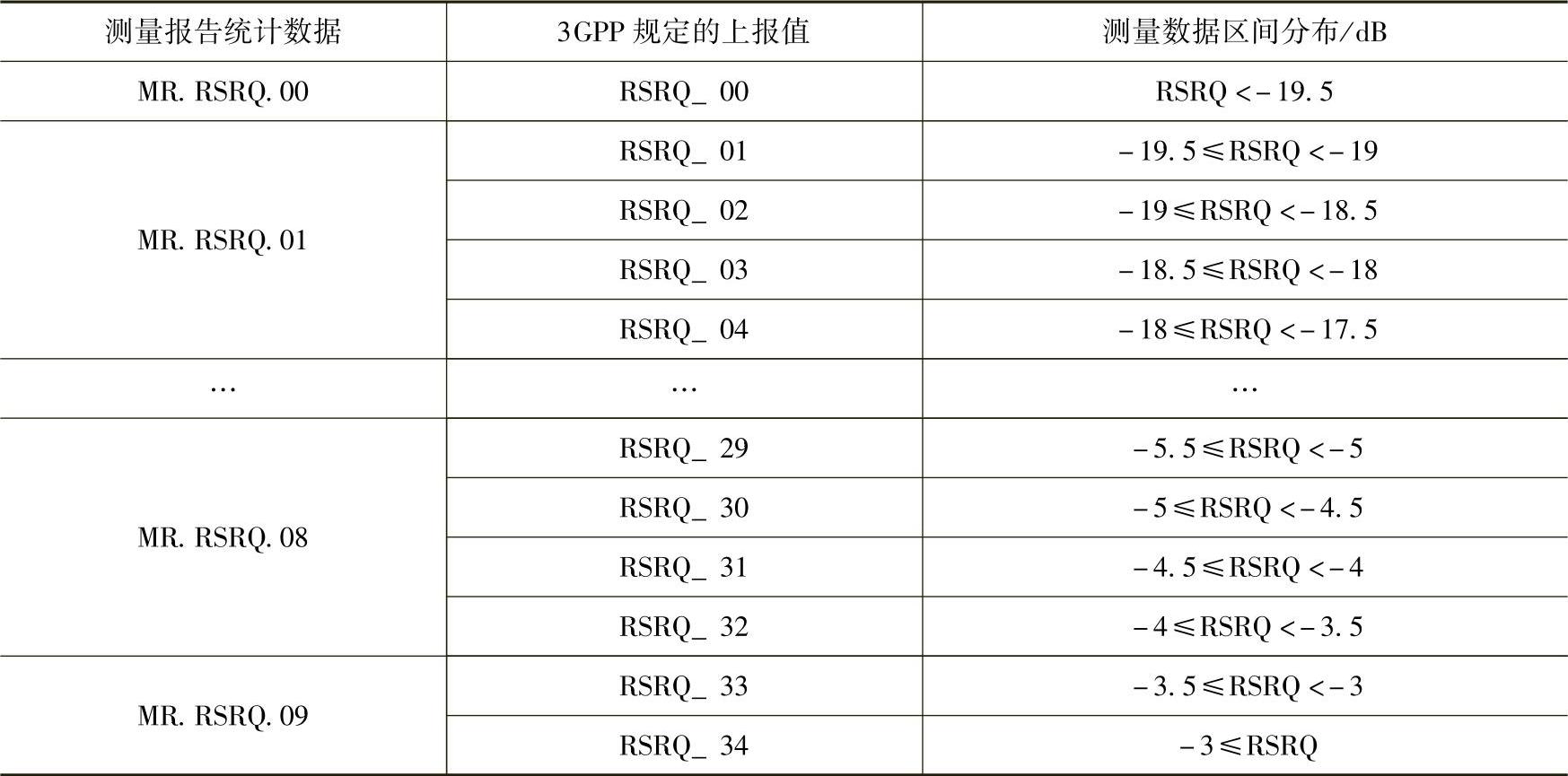

表2-22 参考信号接收质量的取值范围


参考信号接收功率与参考信号接收质量二维测量报告统计数据的名称及取值范围见表2-23。

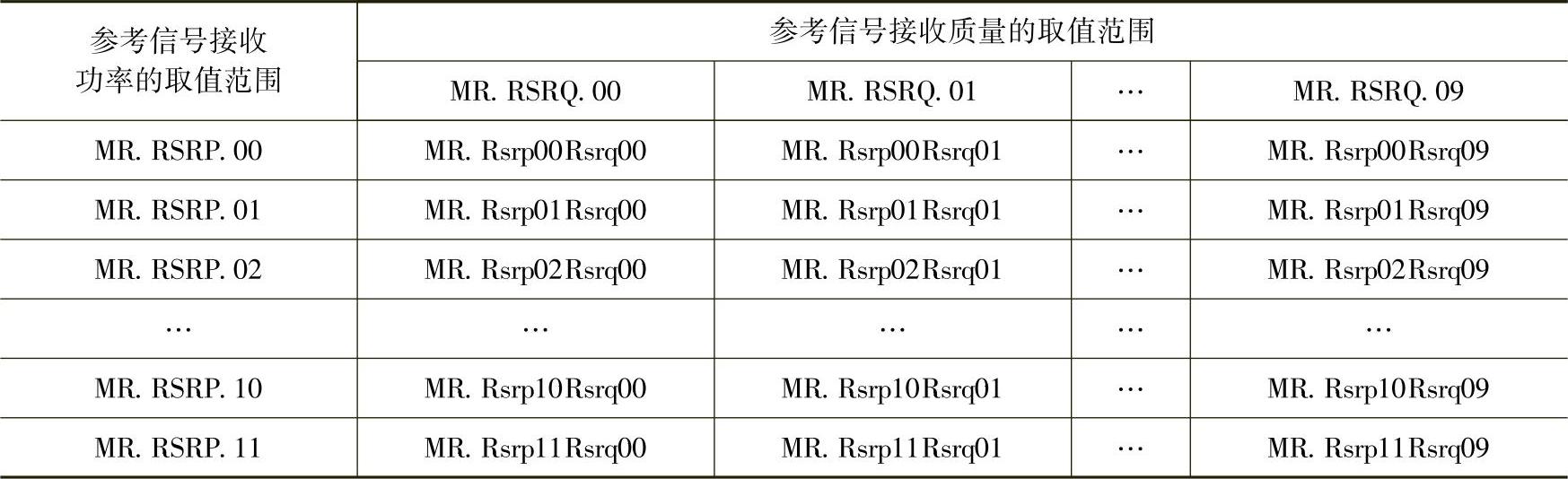

表2-23 参考信号接收功率与参考信号接收质量的取值范围


注:计数器MR.Rsrp00Rsrq00表示二维测量报告统计数据同时满足统计条件①RSRP<-110dBm和统计条件②RSRQ<-19.5dB的样本个数。

该测量数据可用于判断基站发射功率、弱覆盖原因的分析、小区间切换和重选的判断与分析。

4.eNodeB接收干扰功率与参考信号接收功率

1)MR.RipRsrp。

2)反映UE收到服务小区的参考信号接收功率与eNodeB接收干扰功率的同时刻分布情况。本测量数据表示OMC-R统计周期内同时满足“eNodeB接收干扰功率”取值范围与“参考信号接收功率”取值范围按照分区间统计的样本个数。要求每一维测量数据的上报周期相同。“eNodeB接收干扰功率”采用子帧统计粒度

eNodeB接收干扰功率的取值范围见表2-24,如小于-120dBm为一个区间,对应MR.RIP.00;从-120~-115dBm为一个区间,对应MR.RIP.01;从-115~-85dBm,每5dBm为一个区间;大于-85dBm为一个区间,对应MR.RIP.08。

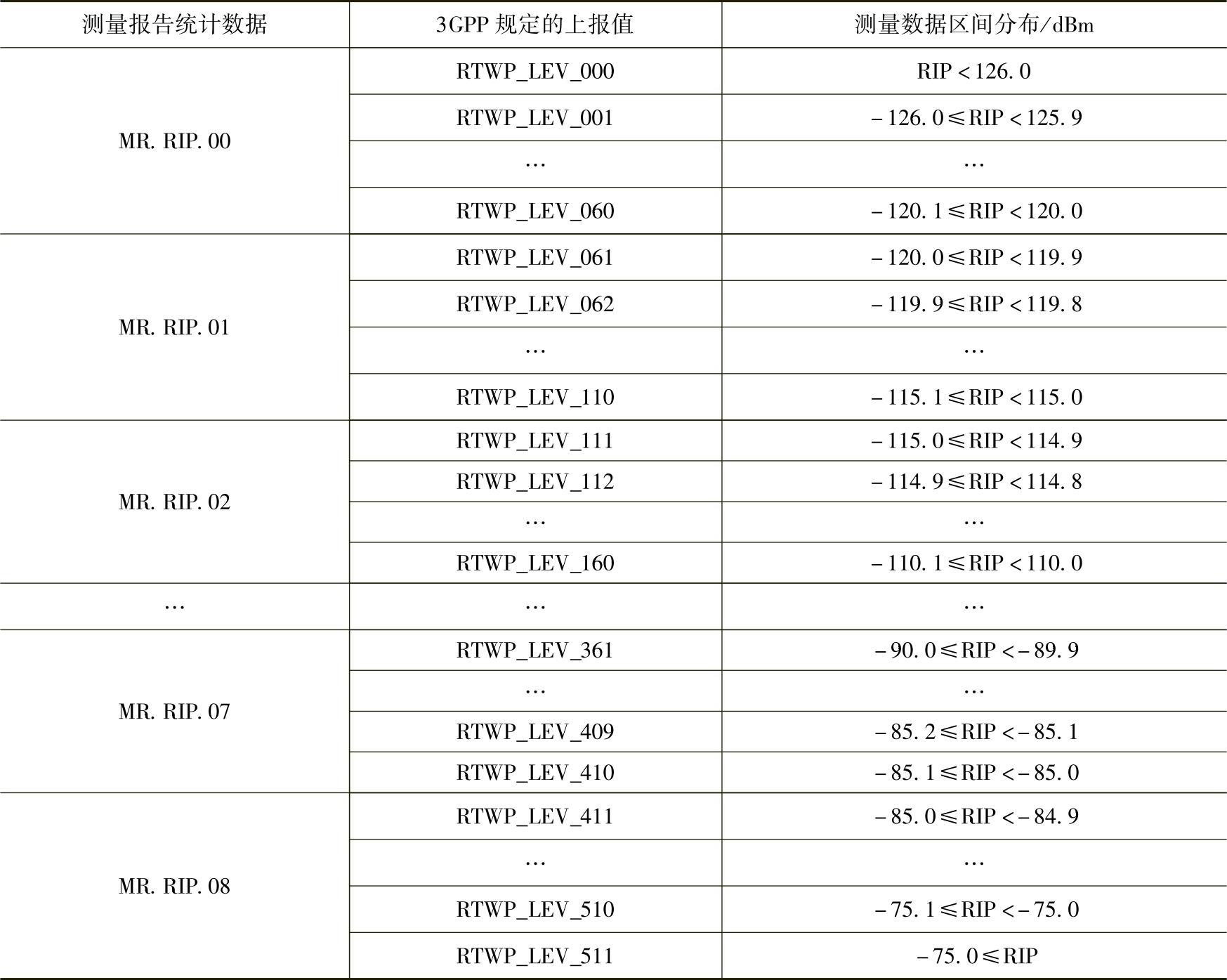

表2-24 eNodeB接收干扰功率的取值范围


eNodeB接收干扰功率与参考信号接收功率二维测量报告统计数据的名称及取值范围见表2-25。

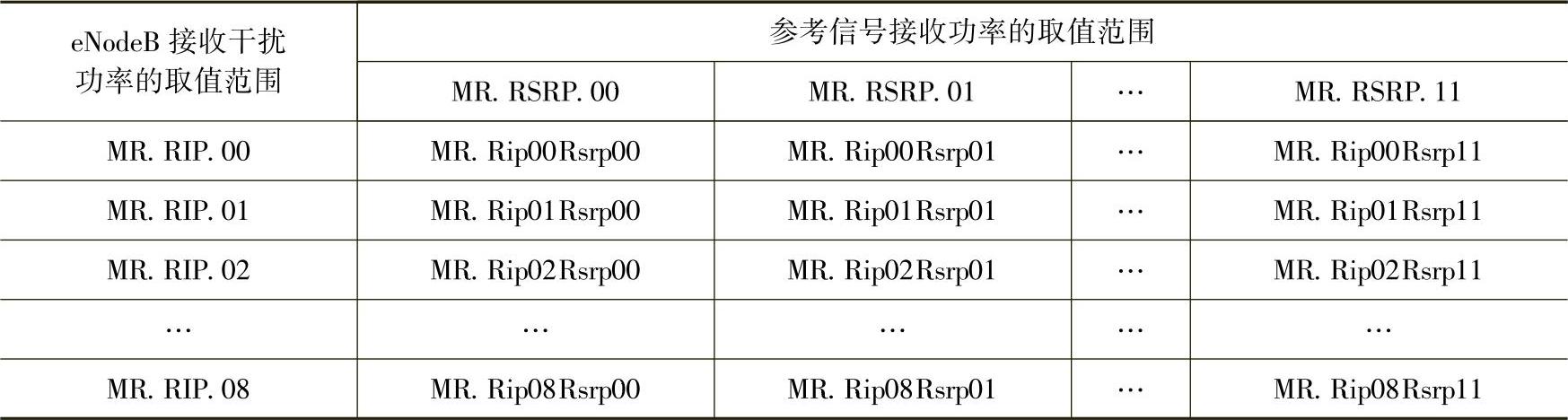

表2-25 eNodeB接收干扰功率与参考信号接收功率的取值范围


注:计数器MR.Rip00Rsrp00表示二维测量报告统计数据同时满足统计条件①RIP<-120dBm和统计条件②RSRP<-110dBm的样本个数。

该测量数据可用于判断基站接收干扰功率以及同时刻对应的UE参考信号接收功率,可以分析上行干扰与下行覆盖的对应情况,辅助分析上下行覆盖是否对称。

5.eNodeB接收干扰功率与参考信号接收质量

1)MR.RipRsrq。

2)反映UE收到服务小区的参考信号接收质量与eNodeB接收干扰功率的同时刻分布情况。本测量数据表示OMC-R统计周期内同时满足“eNodeB接收干扰功率”取值范围与“参考信号接收质量”取值范围按照分区间统计的样本个数。要求每一维测量数据的上报周期相同。“eNodeB接收干扰功率”采用子帧统计粒度。eNodeB接收干扰功率与参考信号接收质量二维测量报告统计数据的名称及取值范围见表2-26。

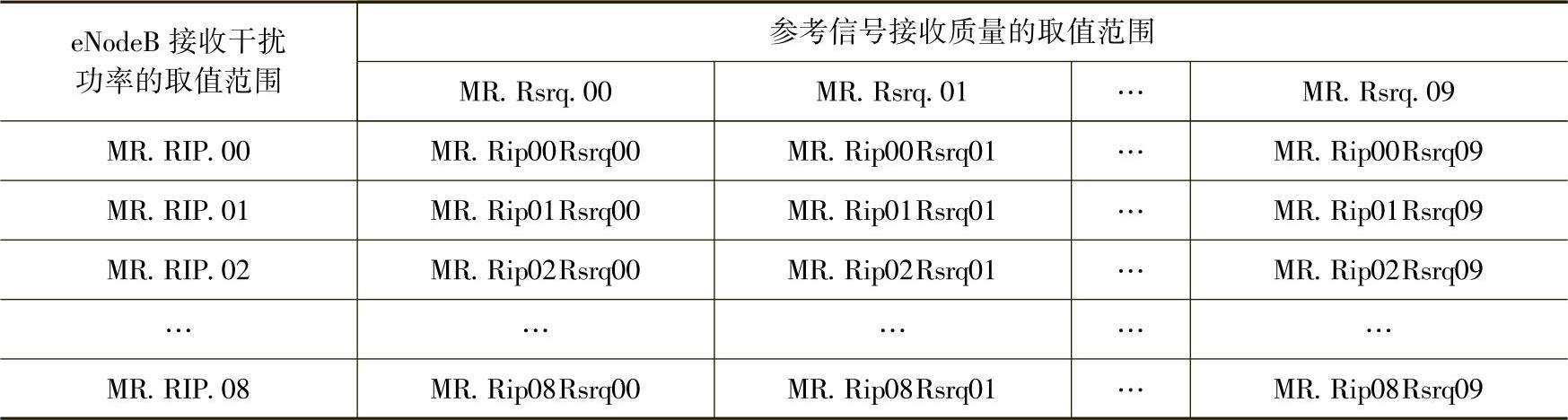

表2-26 eNodeB接收干扰功率与参考信号接收质量计数器的名称及取值范围


注:计数器MR.Rip00Rsrq00表示二维测量报告统计数据同时满足统计条件①RIP<-120dBm和统计条件②RSRQ<-19.5dB的样本个数。(www.daowen.com)

该测量数据可用于判断基站接收干扰功率以及同时刻对应的UE参考信号接收质量,可以分析上行干扰与下行接收质量的对应情况,辅助分析上下行覆盖是否对称。

6.上行丢包率与上行信噪比

1)MR.PlrULQci1SinrUL、MR.PlrULQci2SinrUL、MR.PlrULQci3SinrUL、MR.PlrULQci4SinrUL、MR.PlrULQci5SinrUL、MR.PlrULQci6SinrUL、MR.PlrULQci7SinrUL、MR.PlrULQci8SinrUL、MR.PlrULQci9SinrUL。

2)反映上行丢包率与上行信噪比的分布情况。本测量数据表示OMC-R统计周期内同时满足“上行丢包率”取值范围与“上行信噪比”取值范围按照分区间统计的样本个数,要求每一维测量的测量上报周期相同。

上行丢包率的取值范围见表2-27。其中,0‰~10‰为一个区间,对应MR.PlrULQciX.00;10‰~50‰为一个区间,对应MR.PlrULQciX.01;50‰~100‰为一个区间,对应MR.PlrULQciX.02;100‰~200‰为一个区间,对应MR.PlrULQciX.03;200‰~1000‰,每200‰为一个区间,对应MR.PlrULQciX.04到MR.PlrULQciX.07。

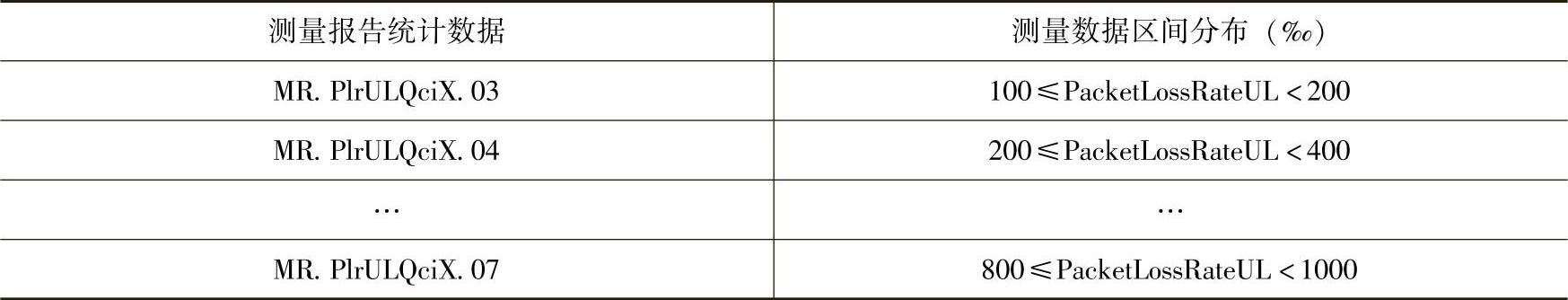

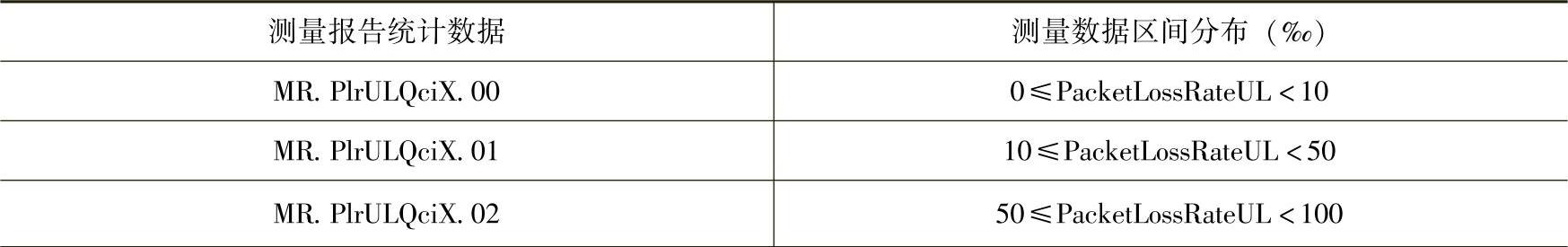

表2-27 上行丢包率取值范围


(续)


注:MR.PlrULQciX中的X=1,…,9。

上行信噪比的取值范围见表2-28。其中,SINR<-10dB,对应MR.SinrUL.00;-10dB<SINR<-6dB为一个区间,对应MR.SinrUL.01;从-6~6dB,每3dB为一个区间,对应MR.SinrUL.02到MR.SinrUL.05;6dB<SINR<10dB为一个区间,对应MR.SinrUL.06;从10~25dB,每5dB为一个区间,对应MR.SinrUL.07到MR.SinrUL.09;25dB<SINR,对应MR.SinrUL.10。

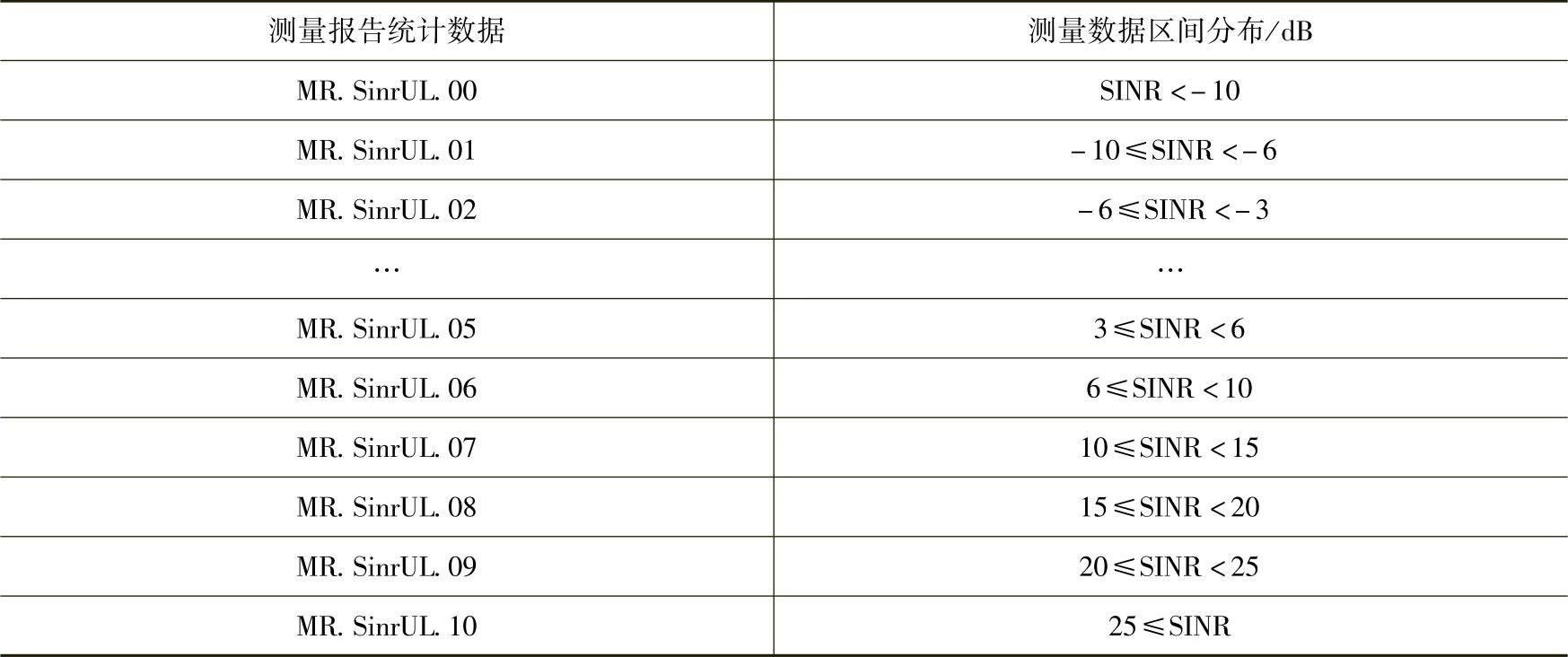

表2-28 上行信噪比的取值范围


上行丢包率与上行信噪比二维测量报告统计数据的名称及取值范围见表2-29。

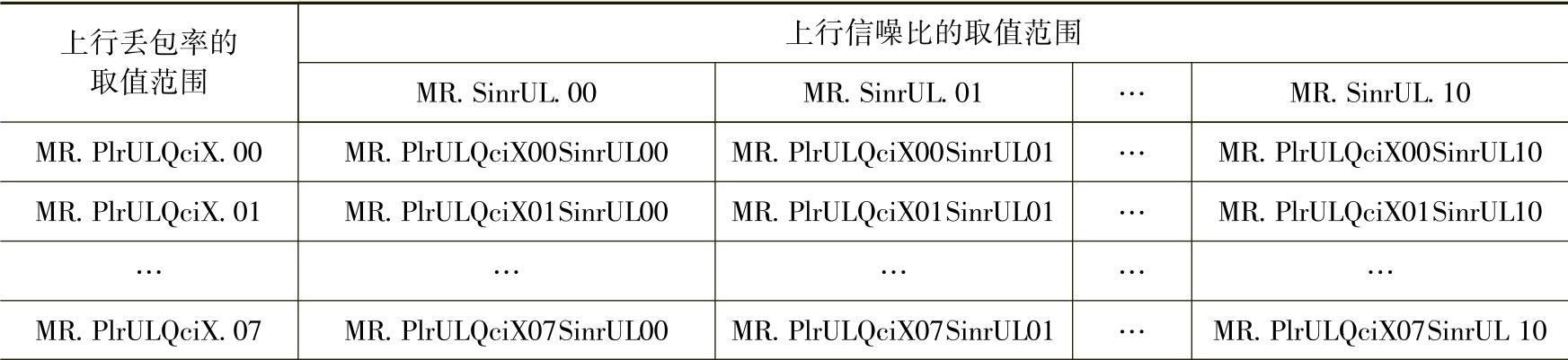

表2-29 上行丢包率与上行信噪比计数器名称及取值范围


注:计数器MR.PlrULQciX00SinrUL00表示二维测量报告统计数据同时满足统计条件①PacketLossRateUL<5‰和统计条件②SINR<-10dB的样本个数。

该测量数据可用于上行业务质量评估。

7.下行丢包率与参考信号接收质量

1)MR.PlrDLQci1Rsrq、MR.PlrDLQci2Rsrq、MR.PlrDLQci3Rsrq、MR.PlrDLQci4Rsrq、MR.PlrDLQci5Rsrq、MR.PlrDLQci6Rsrq、MR.PlrDLQci7Rsrq、MR.PlrDLQci8Rsrq、MR.PlrDLQ ci9Rsrq。

2)反映UE下行丢包率与参考信号接收质量的分布情况。本测量数据表示OMC-R统计周期内同时满足“下行丢包率”取值范围与“参考信号接收质量”取值范围按照分区间统计的样本个数,要求每一维测量的测量上报周期相同。

下行丢包率的取值范围见表2-30。其中,0‰~10‰为一个区间,对应MR.PlrDLQciX.00;10‰~50‰为一个区间,对应MR.PlrDLQciX.01;50‰~100‰为一个区间,对应MR.PlrDLQciX.02;100‰~200‰为一个区间,对应MR.PlrDLQciX.03;200‰~1000‰,每200‰为一个区间,对应MR.PlrDLQciX.04到MR.PlrDLQciX.07。

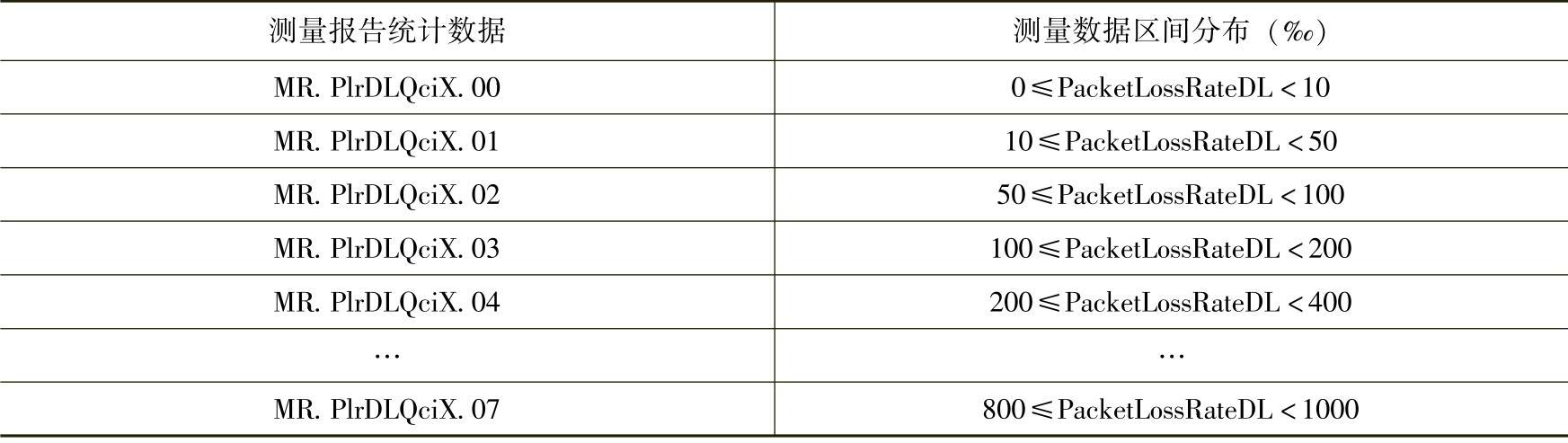

表2-30 下行丢包率取值范围


注:MR.PlrDLQciX中的X=1,…,9。

下行丢包率与参考信号接收质量二维测量报告统计数据的名称及取值范围见表2-31。

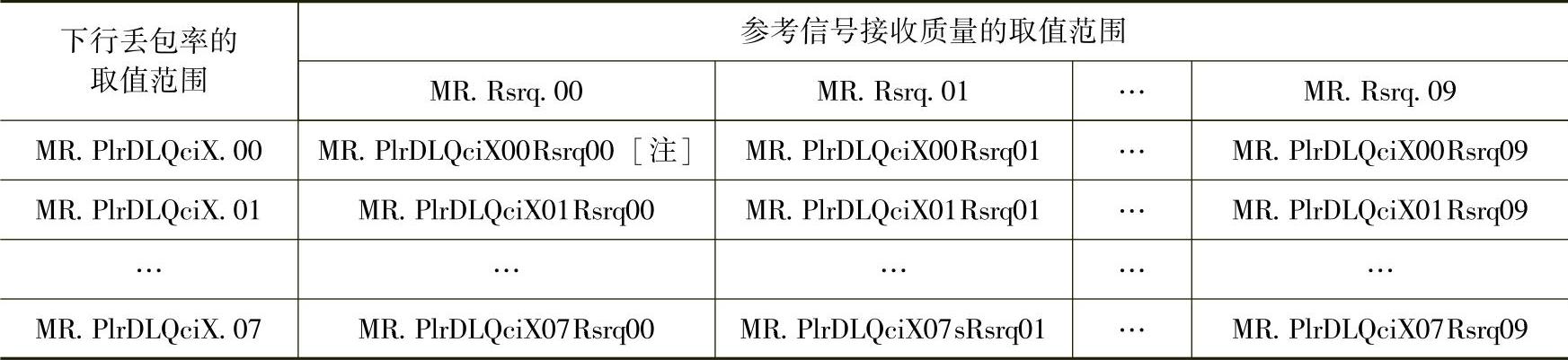

表2-31 下行丢包率与参考信号接收质量计数器的名称及取值范围


注:计数器MR.PlrDLQciX00Rsrq00表示二维测量报告统计数据同时满足统计条件①PacketLossRateDL<5‰和统计条件②RSRQ<-19.5dB的样本个数。

该测量数据可用于下行业务质量评估。

8.下行丢包率与参考信号接收功率

1)MR.PlrDLQci1Rsrp、MR.PlrDLQci2Rsrp、MR.PlrDLQci3Rsrp、MR.PlrDLQci4Rsrp、MR.PlrDLQci5Rsrp、MR.PlrDLQci6Rsrp、MR.PlrDLQci7Rsrp、MR.PlrDLQci8Rsrp、MR.PlrDLQ ci9Rsrp。

2)反映UE下行丢包率与参考信号接收功率的分布情况。本测量数据表示OMC-R统计周期内同时满足“下行丢包率”取值范围与“参考信号接收功率”取值范围按照分区间统计的样本个数,要求每一维测量的测量上报周期相同。

下行丢包率与参考信号接收功率二维测量报告统计数据的名称及取值见表2-32。

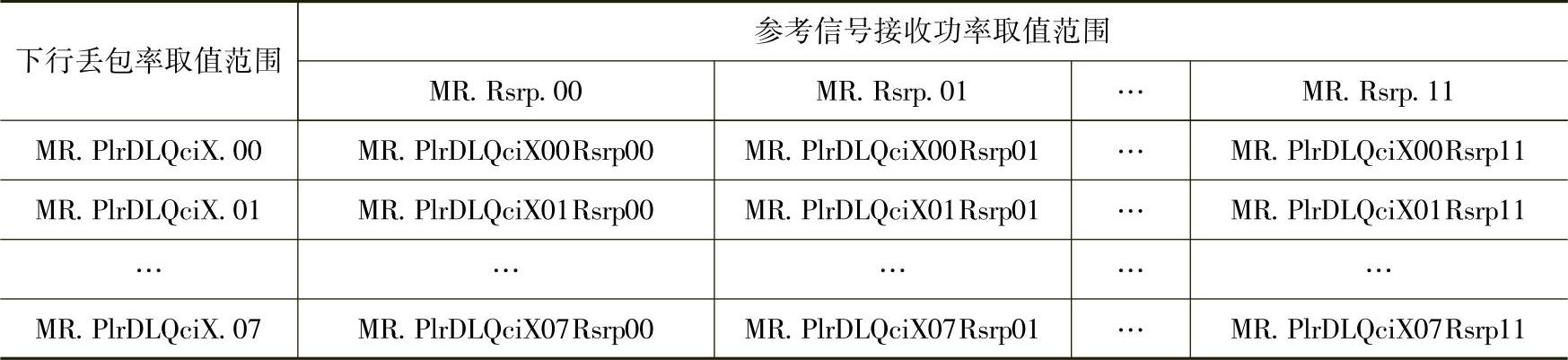

表2-32 下行丢包率与参考信号接收功率计数器的名称及取值范围


注:计数器MR.PlrDLQciX00Rsrp00表示二维测量报告统计数据同时满足统计条件①PacketLossRateDL<5%和统计条件②RSRP<-110dBm的样本个数。

该测量数据可用于分析下行业务质量和覆盖之间的关系。

9.上行丢包率与eNodeB接收干扰功率

1)MR.PlrULQci1Rip、MR.PlrULQci2Rip、MR.PlrULQci3Rip、MR.PlrULQci4Rip、MR.PlrULQci5Rip、MR.PlrULQci6Rip、MR.PlrULQci7Rip、MR.PlrULQci8Rip、MR.Plr⁃ULQci9Rip。

2)反映UE上行丢包率与eNodeB接收干扰功率的分布情况。本测量数据表示OMC-R统计周期内同时满足“上行丢包率”取值范围与“eNodeB接收干扰功率”取值范围按照分区间统计的样本个数,要求每一维测量的测量上报周期相同。“eNodeB接收干扰功率”采用子帧统计粒度。

上行丢包率与eNodeB接收干扰功率二维测量报告统计数据的名称及取值范围见表2-33。

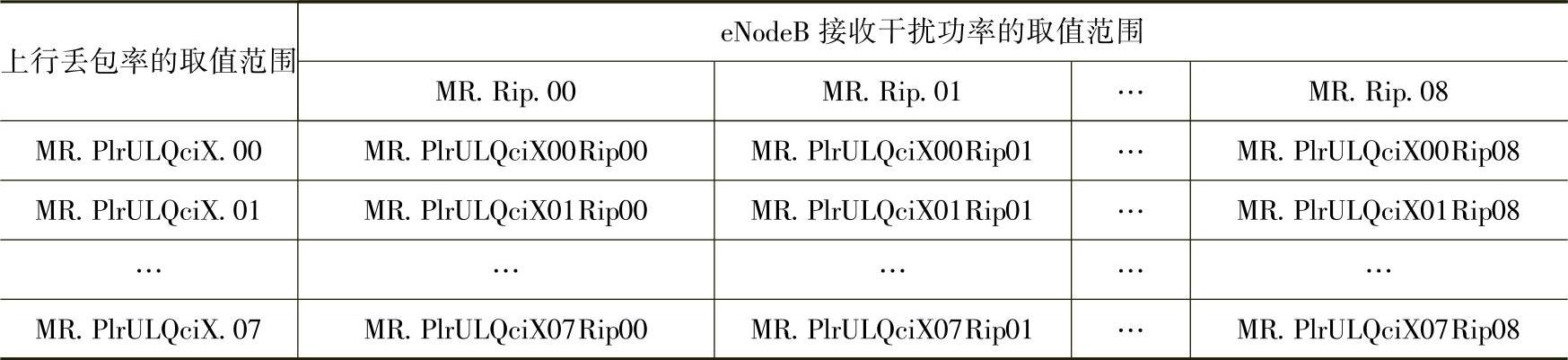

表2-33 上行丢包率与eNodeB接收干扰功率计数器的名称及取值范围


注:计数器MR.PlrULQciX00Rip00表示二维测量报告统计数据同时满足统计条件①PacketLossRateUL<5%和统计条件②RIP<-120dBm的样本个数。

该测量数据可用于上行干扰对业务质量影响的评估。

10.上行信噪比与eNodeB接收干扰功率

1)MR.SinrULRip。

2)反映上行信噪比与接收干扰功率的分布情况。本测量数据表示OMC-R统计周期内同时满足“上行信噪比”取值范围与“eNodeB接收干扰功率”取值范围按照分区间统计的样本个数,要求每一维测量的测量上报周期相同。“eNodeB接收干扰功率”采用子帧统计粒度。

上行信噪比与eNodeB接收干扰功率二维测量报告统计数据的名称及取值见表2-34。

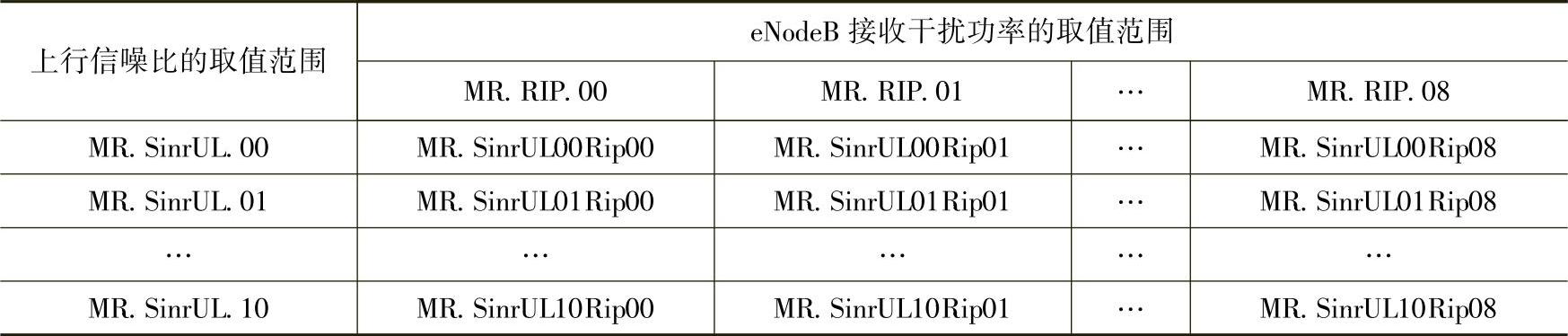

表2-34 上行信噪比与eNodeB接收干扰功率计数器的名称及取值范围


注:计数器MR.SinrUL00Rip00表示二维测量报告统计数据同时满足统计条件①SINR<-10dB和统计条件②RIP<-120dBm的样本个数。

该测量数据可用于上行干扰对业务质量影响的评估。
