操作维护中心OMC-R中MR生成的文件类型有以下3种：

1）MRO代表周期性的测量报告样本数据文件，不包括事件触发的样本数据。

2）MRE代表事件触发的测量报告样本数据。

3）MRS代表测量报告统计数据文件，只是针对MRO文件中样本数据的统计，不包括事件触发的测量报告样本数据。

OMC-R测量报告文件的格式为扩展标记语言（eXtensible Markup Language，XML）格式，且应按照命名规则进行命名，测量报告文件经过ZIP或GZ方式压缩，可以通过FTP进行访问。

XML格式的MRO文件格式模板中主要包括以下MR测量项：

MR.LteScRSRP、MR.LteNcRSRP、MR.LteScRSRQ、MR.LteNcRSRQ、MR.LteScTadv、MR.LteScPHR、MR.LteScAOA、LteScSinrUL、MR.LteScEarfcn、MR.LteScPci、MR.LteNcEarf⁃cn、MR.LteNcPci、MR.GsmNcellBcch、MR.GsmNcellCarrierRSSI、MR.GsmNcellNcc、MR.Gs⁃mNcellBcc、MR.TdsPccpchRSCP、MR.TdsNcellUarfcn、MR.TdsCellParameterId、MR.LteScRI1、MR.LteScRI2、MR.LteScRI4、MR.LteScRI8、MR.LteSceNBRxTxTimeDiff、MR.LteScBSR、MR. LteScPUSCHPRBNum、MR.LteScPDSCHPRBNum。

XML格式的MRE文件格式模板中主要包括以下MR测量项：

MR.LteScRSRP、MR.LteNcRSRP、MR.LteScRSRQ、MR.LteNcRSRQ、MR.LteScEarfcn、MR.LteScPci、MR.LteNcEarfcn、MR.LteNcPci、MR.GsmNcellBcch、MR.GsmNcellCarrierRSSI、MR.GsmNcellNcc、MR.GsmNcellBcc、MR.TdsPccpchRSCP、MR.TdsNcellUarfcn、MR.TdsCell⁃ParameterId。

下面对MRO、MRE文件中常用的MR测量项进行阐述：

1.TD-LTE服务小区的参考信号接收功率

1）MR.LteScRSRP。

2）参考信号接收功率MR.RSRP：在测量频带上承载小区专属参考信号的资源单元（RE）功率的线性平均值，是反映服务小区覆盖的主要指标。本测量数据表示OMC-R统计周期内满足取值范围的按照分区间统计UE参考信号接收功率的样本个数。

3）TD-LTE服务小区的参考信号接收功率MR.LteScRSRP：反映UE收到服务小区的参考信号接收功率大小，是反映服务小区覆盖的主要指标。本测量数据表示接收的TD-LTE服务小区参考信号功率的原始测量值（即Uu口上报的测量报告中的测量值），取值范围见表2-6。

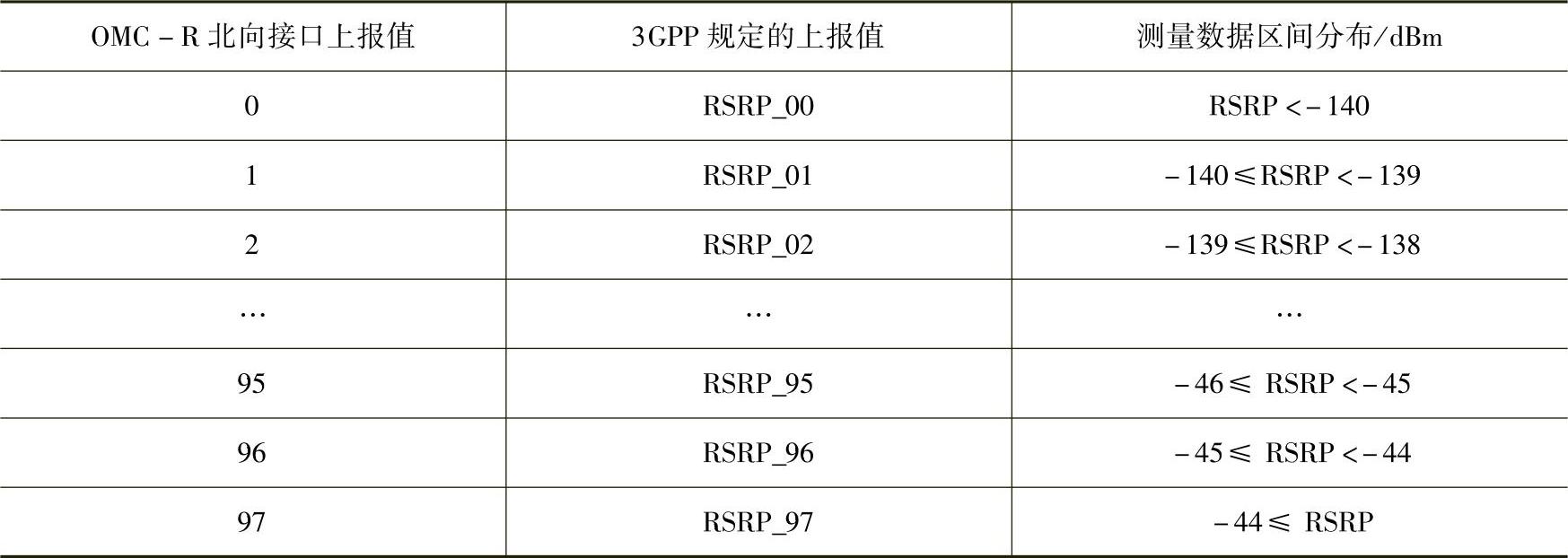

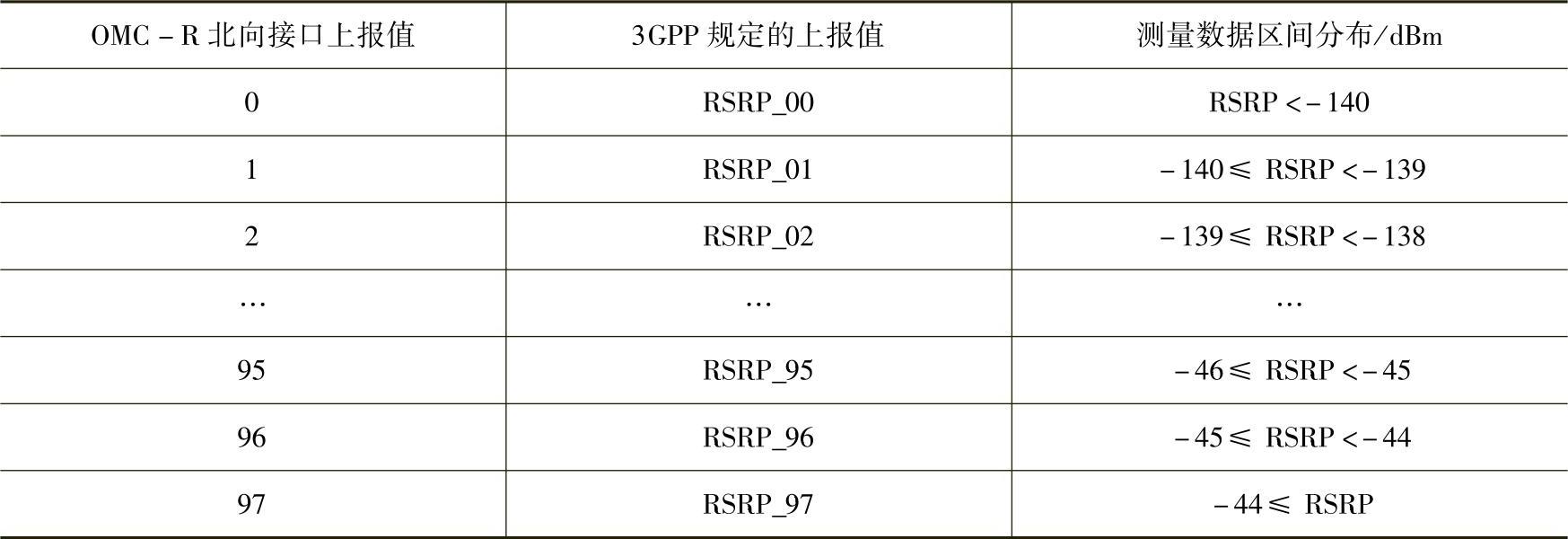

表2-6 服务小区参考信号接收功率

该测量数据可用于发现多余的TD-LTE小区邻区及漏定义的邻区，优化邻区关系，优化跟踪区边界，结合GIS或经纬度信息可直观判断是否存在越区覆盖情况以及干扰矩阵生成等。

2.TD-LTE已定义邻区关系和未定义邻区关系小区的参考信号接收功率

1）MR.LteNcRSRP。

2）反映UE处在某一个服务小区下接收到的已定义邻区关系和未定义邻区关系的邻区参考信号接收功率的大小，是决定切换的主要参考。未定义邻区为OMC-R邻区配置列表中未配置的邻区。本测量数据表示接收的TD-LTE已定义邻区关系和未定义邻区关系的邻区参考信号接收功率的原始测量值（即Uu口上报的测量报告中的测量值），取值范围如表2-7。

表2-7 已定义邻区和未定义邻区参考信号接收功率

该测量数据可用于发现多余的TD-LTE小区邻区及漏定义的邻区、切换优化等。

3.TD-LTE服务小区的参考信号接收质量

1）MR.LteScRSRQ。

2）参考信号接收质量MR.RSRQ为N×RSRP/（E-UTRA carrier RSSI）的比值，其中N表示E-UTRA carrier RSSI测量带宽中的资源块RB的数量。分子和分母应该在相同的资源块上获得。E-UTRA载波接收信号场强指示（E-UTRA Carrier RSSI），为UE从所有资源块源上观察到的总接收功率的线性平均，包括公共信道服务和非服务小区信号、相邻信道干扰、热噪声等。本测量数据表示OMC-R统计周期内满足取值范围的按照分区间统计下行参考信号接收质量的样本个数。

3）TD-LTE服务小区的参考信号接收质量MR.LteScRSRQ：反映UE收到服务小区的参考信号接收质量，是反映服务小区覆盖的主要指标之一。本测量数据表示接收的TD-LTE服务小区参考信号接收质量的原始测量值（即Uu口上报的测量报告中的测量值），取值范围见表2-8。

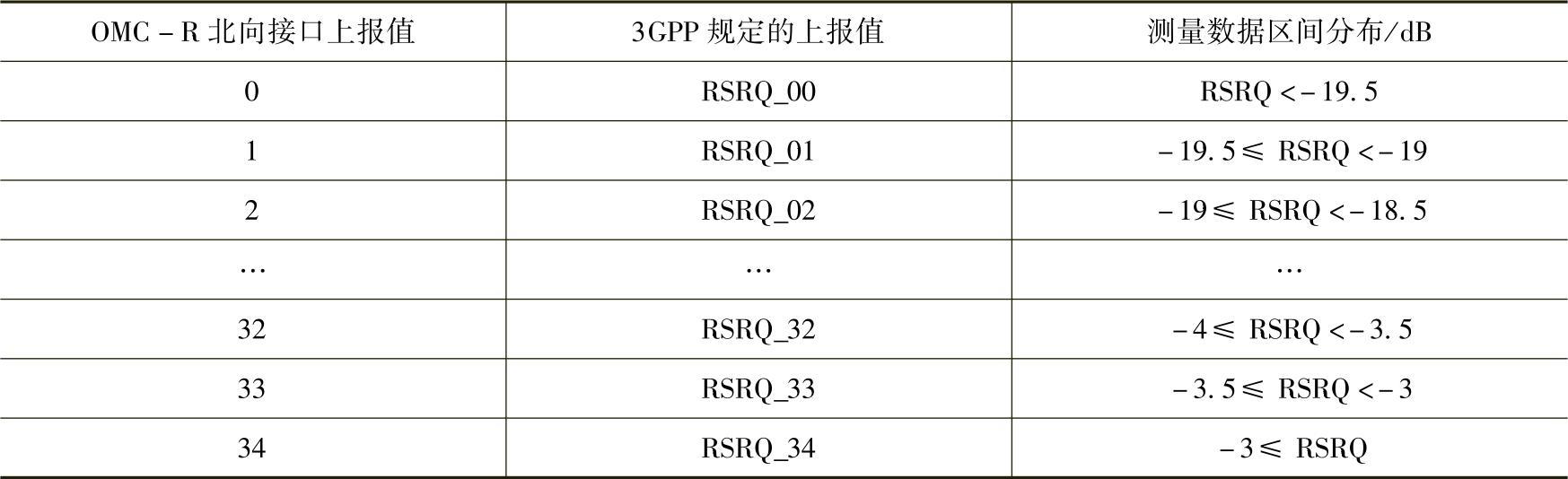

表2-8 服务小区参考信号接收质量

该数据可用于判断基站下行参考信号接收质量，用于小区间切换和重选的判断和分析。

4.TD-LTE已定义邻区关系和未定义邻区关系小区的参考信号接收质量

1）MR.LteNcRSRQ。

2）反映UE处在某一个服务小区下接收到的已定义邻区关系和未定义邻区关系的邻区参考信号的接收质量，是决定切换的参考参数之一。未定义邻区为OMC-R邻区配置列表中未配置的邻区。本测量数据表示接收的TD-LTE已定义邻区关系和未定义邻区关系的邻区参考信号接收质量的原始测量值（即Uu口上报的测量报告中的测量值），取值范围见表2-9。

表2-9 已定义邻区和未定义邻区参考信号接收质量

该数据可用于判断基站下行参考信号接收质量，用于小区间切换和重选的判断和分析。

5.TD-LTE服务小区的时间提前量

1）MR.LteScTadv。

2）时间提前量MR.Tadv：UE用于调整其主小区PUCCH/PUSCH/SRS上行发送的时间。具体计算方法如下：在随机接入过程中，eNodeB通过测量接收到导频信号来确定时间提前值，时间提前量取值范围为（0，1，2，…，1282）×16Ts；在RRC连接状态下，eNodeB基于测量对应UE的上行传输来确定每个UE的TA调整值，这个调整值的范围为（0，1，2，.…，63）×16Ts。本次得到的最新的时间提前量即为上次记录的时间提前量与本次eNodeB测量得到的调整值之和。MR.Tadv的取值范围是：从0～192Ts，每16Ts为一个区间，对应MR.Tadv.00到MR.Tadv.11；从192～1024Ts，每32Ts为一个区间，对应MR.Tadv.12到MR.Tadv.37；从1024～2048Ts，每256Ts为一个区间，对应MR.Tadv.38到MR.Tadv.41；从2048～4096Ts，每1048Ts为一个区间，对应MR.Tadv.42和MR.Tadv.43；大于4096Ts为一个区间，对应MR.Tadv.44，取值范围见表2-10。

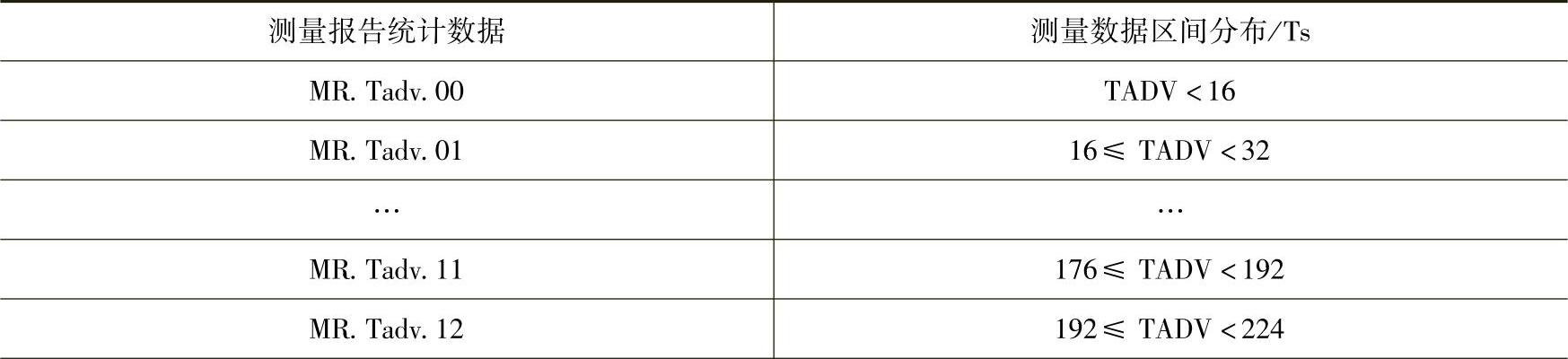

表2-10 MR.Tadv的取值范围

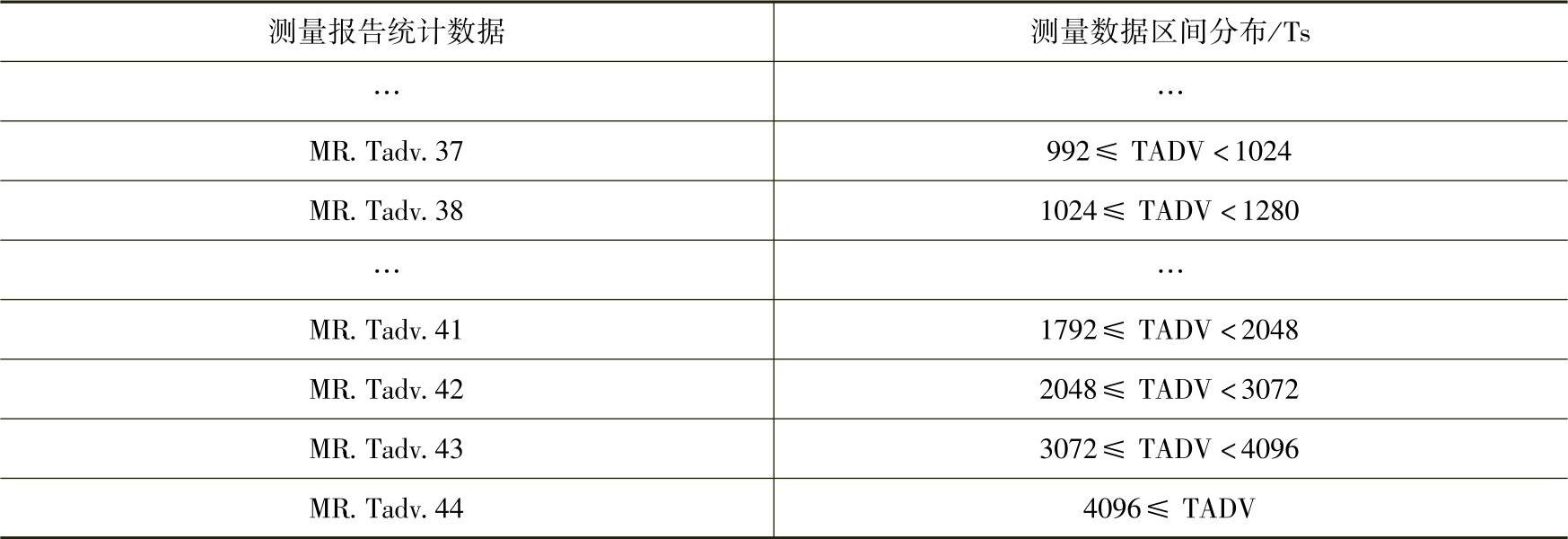

（续）

3）在OMC-R采集的TD-LTE服务小区的时间提前量MR.LteScTadv：反映UE到服务基站的信号传播时间，是反映UE与服务基站距离的主要指标。本测量数据表示TD-LTE服务小区得到的时间提前量的原始测量值，取值范围见表2-11。

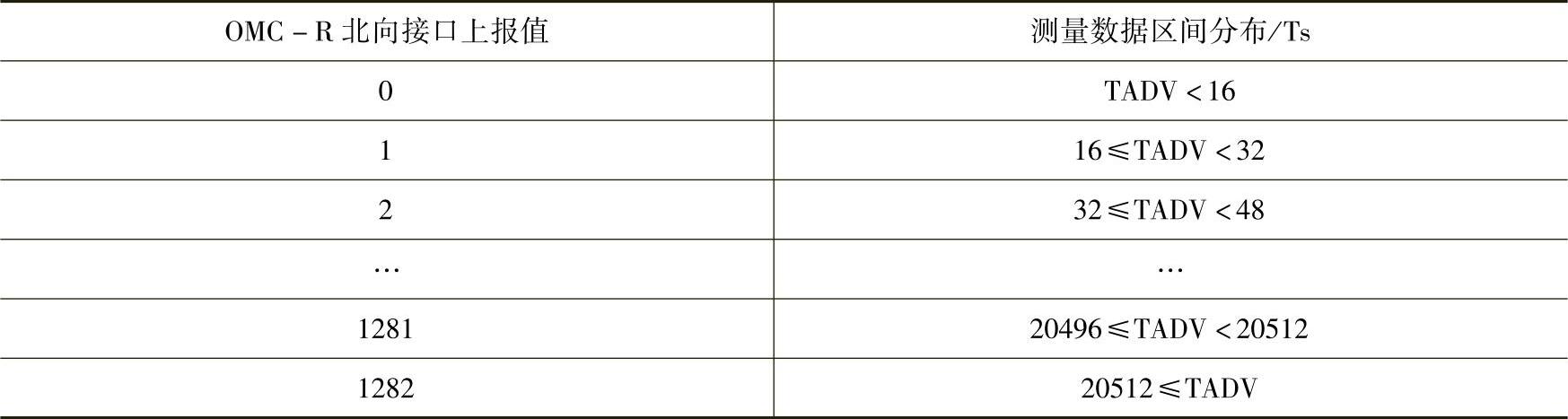

表2-11 服务小区时间提前量MR.LteScTadv的取值范围(www.daowen.com)

该测量数据可用于分析终端的分布情况，用于判断过覆盖及覆盖盲区的情况，优化小区参数；结合参考信号接收功率、天线到达角等参数可生成终端的分布情况。

6.TD-LTE服务小区的UE发射功率余量

1）MR.LteScPHR。

2）UE发射功率余量MR.PowerHeadRoom：定义了UE相对于配置的最大发射功率的余量。在headroom type 1中，该余量表示服务小区的UL-SCH发射功率估计值与配置的最大发射功率的差值。在headroom type 2中，该余量表示每个激活的服务小区UL-SCH发射功率或者是PCell的PUSCH和PUCCH发射功率估计值和与配置的最大发射功率的差值。

3）TD-LTE服务小区的UE发射功率余量MR.LteScPHR：反映UE的发射信号功率大小，是反映小区内UE发射功率分布情况的主要指标。本测量数据表示UE发射信号功率对发射功率上限的余量的原始测量值（即Uu口上报的测量报告中的测量值），取值范围见表2-12。

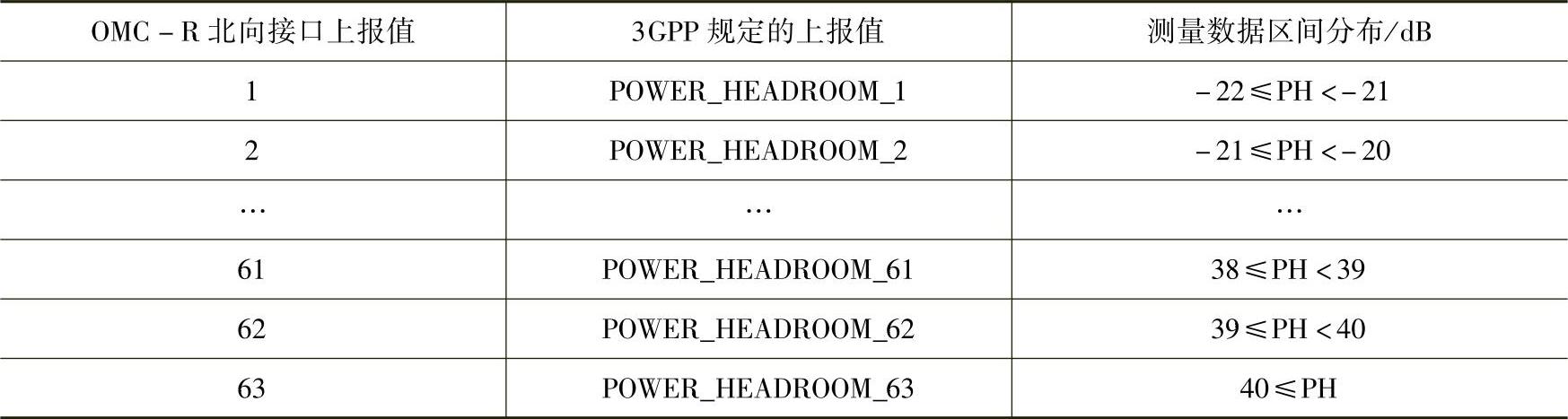

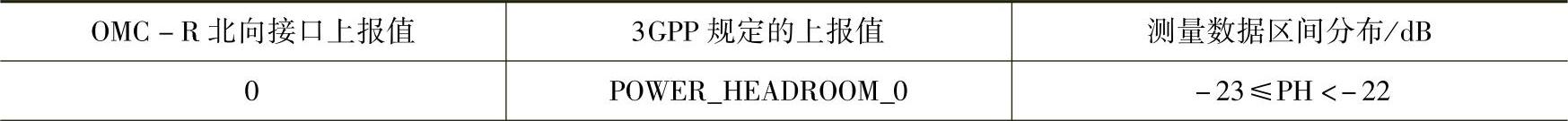

表2-12 服务小区的UE发射功率余量

（续）

该测量数据可用于UE发射信号功率分析。

7.TD-LTE服务小区的eNodeB接收干扰功率

1）MR.LteScRIP。

2）eNodeB接收干扰功率MR.ReceivedIPower是上行接收的干扰功率，定义为一个物理资源块（PRB）带宽上的干扰功率，包括热噪声。本测量数据表示OMC-R统计周期内满足取值范围条件的按照分区间统计上行接收干扰信号功率的样本个数。对每个子帧（一个子帧＝2个时隙）内所有PRB取功率平均值。

3）TD-LTE服务小区的eNodeB接收干扰功率MR.LteScRIP：反映服务小区上行信号的干扰功率大小，是反映小区上行信号质量的主要指标。本测量数据表示基站测量到的每个上行子帧内所有物理资源块（PRB）带宽上包括热噪声在内的干扰功率的平均值，测量空间粒度为子帧，取值范围见表2-13。

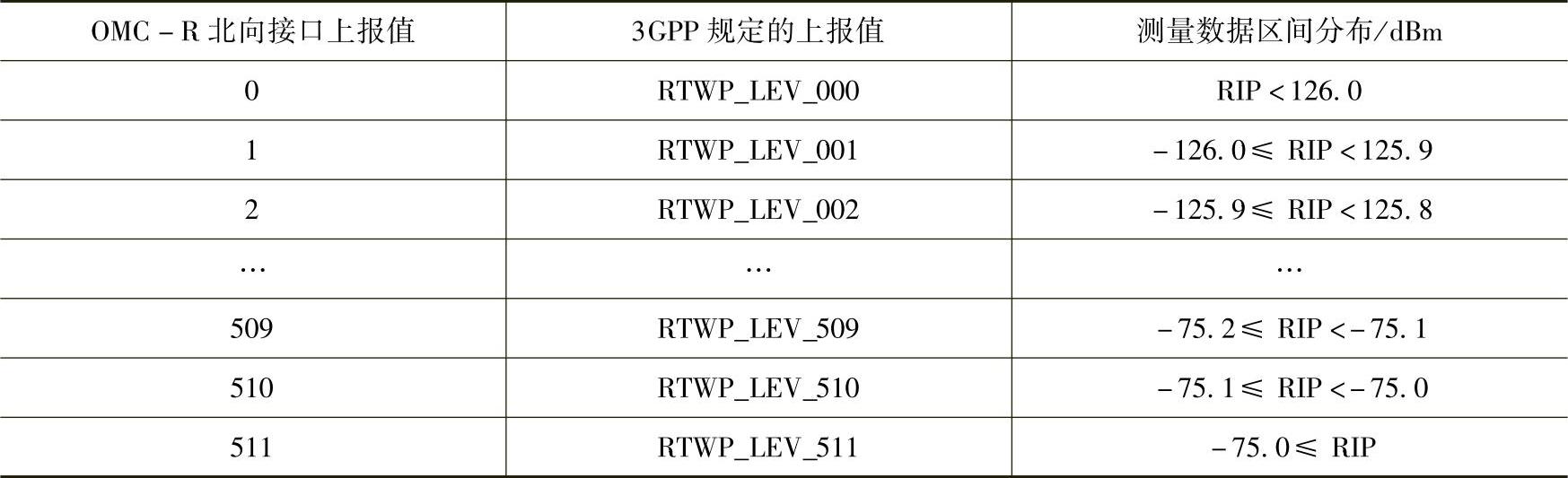

表2-13 服务小区的eNodeB接收干扰功率

该测量数据可用于分析基站上行信号的干扰情况，判断上行接收信号质量并进行终端的发射功率控制。

8.TD-LTE服务小区的eNodeB天线到达角

1）MR.LteScAOA。

2）eNodeB天线到达角MR.AOA：定义了一个用户相对参考方向逆时针方向的估计角度。在本测量中，规定参考方向应为正北方向。本测量数据表示OMC-R统计周期内满足取值范围条件的按照分区间统计天线到达角的样本个数，适用于eNodeB具有多天线的情况。

3）TD-LTE服务小区的eNodeB天线到达角MR.LteScAOA：反映UE相对服务小区天线的参考方位角，是反映UE与服务基站位置关系的主要指标。本测量数据表示接收的TD-LTE 服务小区天线到达角的原始测量值，取值范围见表2-14。

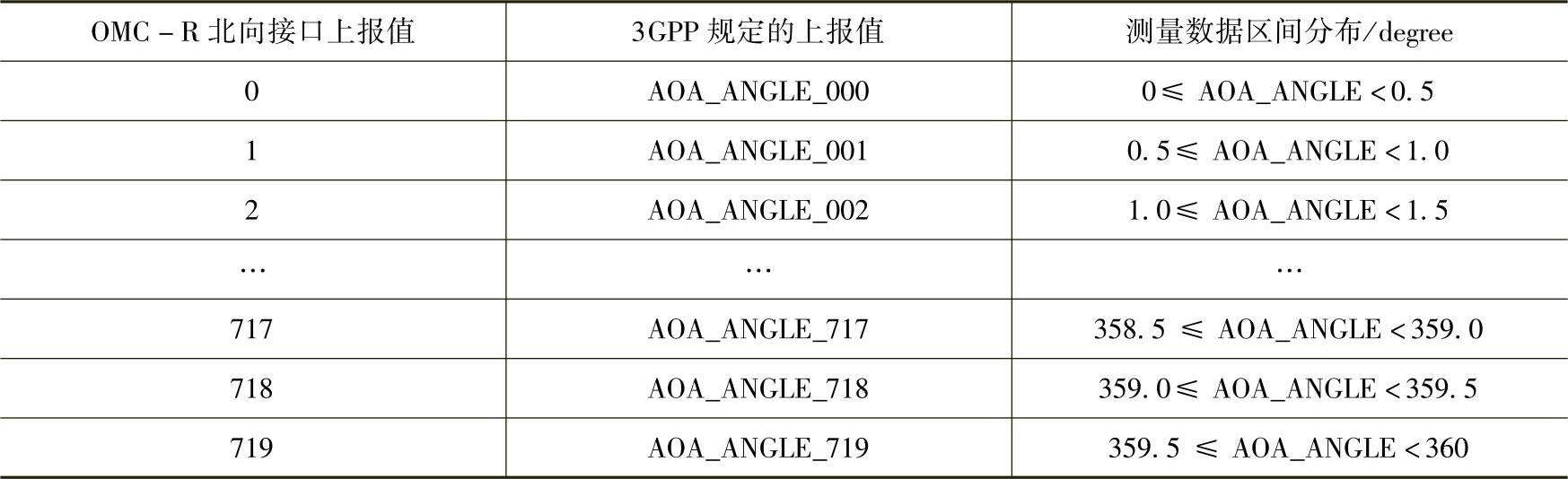

表2-14 服务小区的eNodeB天线到达角

该测量数据可用于分析终端相对服务基站的方向分布情况；结合参考信号接收功率、时间提前量等参数，可计算终端的位置分布并用于优化小区覆盖。

9.TD-LTE服务小区的上行信噪比

1）MR.LteScSinrUL。

2）上行信噪比MR.SinrUL：定义小区所有用户上行信噪比。具体计算方法：根据一个物理资源块（PRB）带宽上的PUSCH信号功率S和干扰功率I，计算每用户信噪比。如果一个用户使用了X个PRB，则此用户的信噪比为

TD-LTE服务小区的上行信噪比MR.LteScSinrUL：反映服务小区接收的上行信号的信噪比，是反映小区上行信号质量的主要指标。本测量数据表示接收的TD-LTE服务小区上行信噪比的原始测量值，取值范围见表2-15。

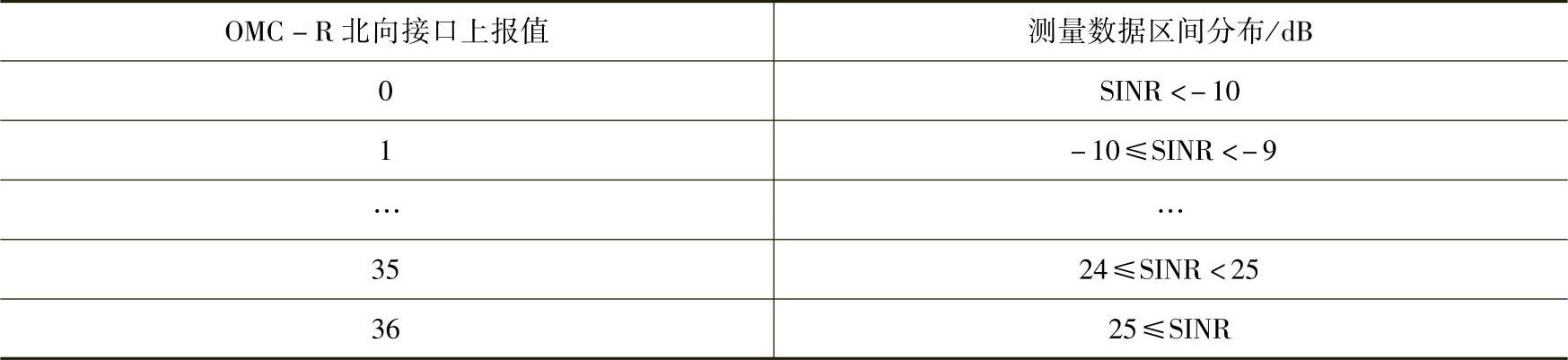

表2-15 服务小区的上行信噪比

该测量数据可用于分析服务小区上行信号的干扰情况，判断上行信号接收质量并进行小区及终端参数优化。

10.TD-LTE服务小区的RANK值

1）MR.LteScRI1、MR.LteScRI2、MR.LteScRI4、MR.LteScRI8。

2）RANK为MIMO方案中天线矩阵中的秩，表示可以进行并行传输的有效数据流数。本测量数据表示为分别统计到的采样上报周期内UE上报的RI＝1、RI＝2、RI＝4、RI＝8样本的次数。

3）OMC-R北向接口实际上报的样本值为在采样上报周期内分别统计到的RI＝1、RI＝2、RI＝4、RI＝8的次数，取值类型为整型。该测量数据用于和网管统计的下行双流调度次数/TB块数关联分析小区的双流调度合理性。

11.TD-LTE服务小区的eNodeB收发时间差

1）MR.LteSceNBRxTxTimeDiff。

2）定义为服务小区接收的上行信号的收发时间差，是反映小区上行信号同步情况的主要指标。本测量数据表示接收的TD-LTE服务小区eNodeB收发时间差的原始测量值，取值范围见表2-16。其中第1列表示OMC-R北向接口实际上报的样本值，取值类型为整型。

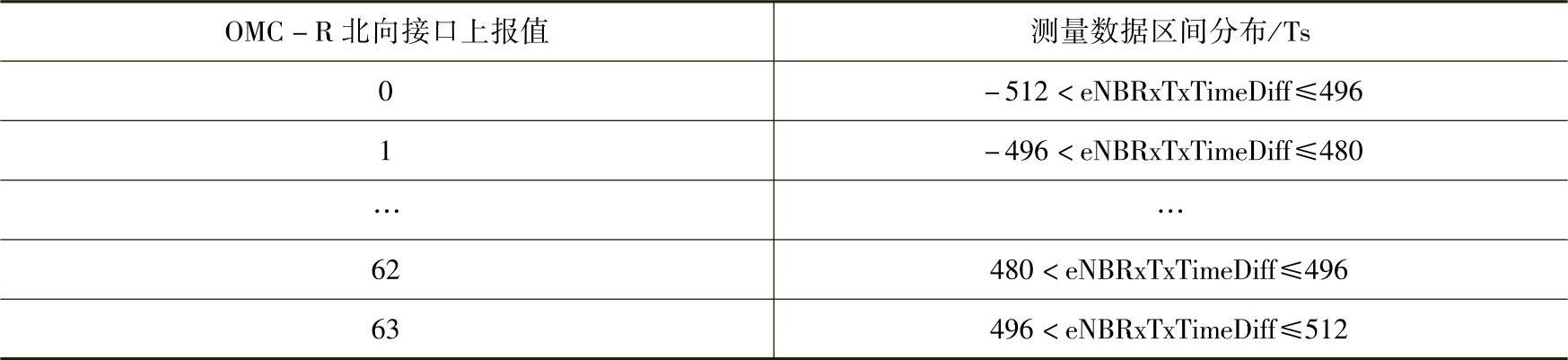

表2-16 服务小区的eNodeB收发时间差

该测量项统计小区上行链路收发时间差，用于判断小区上行链路同步情况。
