1.知识目标

（1）掌握数据处理指令的功能及应用编程。

（2）熟悉S7-200系列PLC的结构和外部I/O接线方法。

（3）熟悉STEP7-Micro/WIN32 V4.0 SP9编程软件的使用方法。

（4）熟悉流水灯显示PLC控制的工作原理和程序设计方法。

2.技能目标

（1）练习数据传送指令、字节交换/填充指令与移位指令的基本使用方法，能够正确编制流水灯显示PLC控制程序。

（2）能够独立完成流水灯显示PLC控制的线路安装。

（3）能够按规定进行通电调试，当出现故障时，能根据设计要求独立检修，直至系统正常工作。

3.任务引入

流水灯显示PLC控制：PLC输出端口控制8盏指示灯（任意时刻仅有1盏灯点亮），按下起动按钮后指示灯以1 s为时间间隔向左依次循环点亮；按下停止按钮后指示灯熄灭。

4.任务分析

根据任务要求，采用移位指令实现8盏流水灯控制功能，即将2＃00000001初始化值赋给输出端口QB0，通过依次移位逐个点亮输出端口QB0的8盏灯。

5.任务实施

（1）设备配置。

① 1台S7-200 CPU226 PLC。

② 1个彩灯显示控制模块（L1～L16）。

③ 1台装有STEP7-Micro/WIN32 V4.0 SP9编程软件的计算机。

④ 1根PC/PPI电缆。

⑤ 连接导线若干。

（2）I/O分配及功能见表5-8。

（3）PLC接线图。(www.daowen.com)

在断电的情况下，连接好PC/PPI电缆及PLC外围电路接线，如图5-63所示。

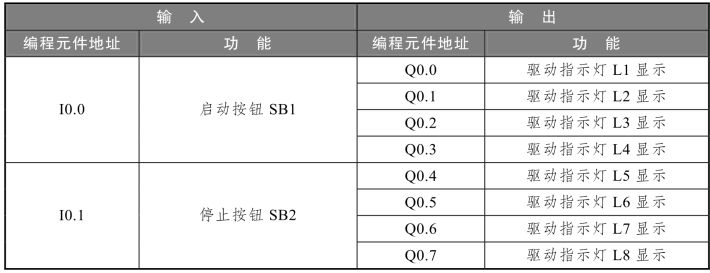

表5-8　I/O分配及功能（流水灯显示）

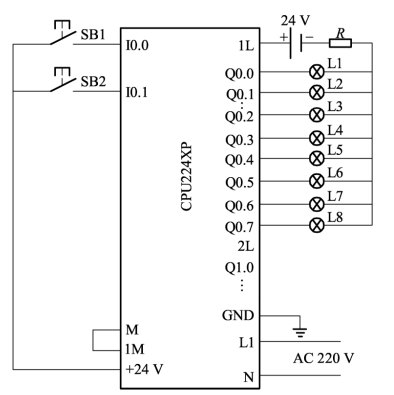

图5-63　PLC外围电路接线图

（4）编写梯形图程序。

根据任务要求，分别利用循环移位指令和寄存器移位指令编制流水灯显示 PLC控制的梯形图程序。

① 利用循环移位指令实现流水灯显示PLC控制的梯形图程序，如图5-64所示。

图5-64　流水灯显示PLC控制梯形图程序（1）

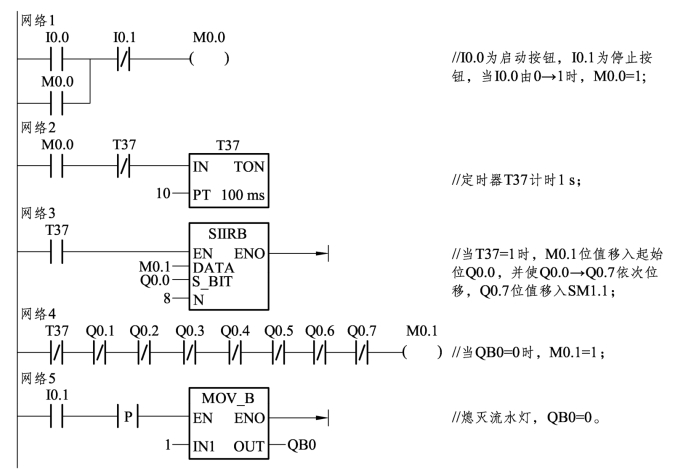

② 利用寄存器移位指令实现流水灯控制，如图5-65所示。

图5-65　流水灯显示PLC控制梯形图程序（2）

（5）调试检修。

① 调试。

学生在教师的现场监护下进行通电调试，验证是否符合设计要求。

◆ 编写梯形图程序，编译后将梯形图程序下载到PLC中。

◆ 按下启动按钮SB1，输出端口QB0指示灯L1～L8间隔1 s依次循环点亮；按下停止按钮SB2，输出端口QB0指示灯L1～L8全部熄灭。

② 检修。

如果出现故障，学生应独立完成检修调试，直至系统能够正常工作。

◆ 检查线路连接是否正确。

◆ 检查梯形图程序中移位指令及数据传送指令的使用是否正确。
