数据移位指令是对数值的每一位进行左移或右移，从而实现数值变换。数据移位指令主要包括字节、字和双字的左、右移位指令。

1.SRB、SLB、SRW、SLW、SRD和SLD指令

（1）指令格式。

STL ：SRB OUT，N SLB OUT，N SRW OUT，N

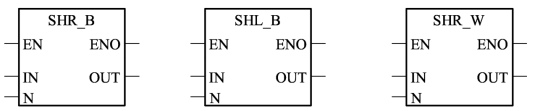

LAD：

STL： SLW OUT，N SRD OUT，N SLD OUT，N

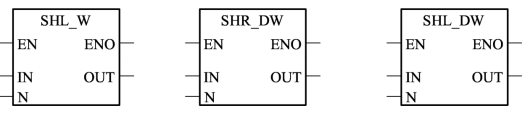

LAD：

（2）指令功能。

SRB：字节右移移位指令。当EN端口执行条件存在时，将 IN端口指定的字节数据右移N位后，输出到OUT端口指定的字节单元。

SLB：字节左移移位指令。当 EN端口执行条件存在时，将 IN端口指定的字节数据左移N位后，输出到OUT端口指定的字节单元。

SRW：字右移移位指令。当EN端口执行条件存在时，将IN端口指定的字数据右移N位后，输出到OUT端口指定的字单元。

SLW：字左移移位指令。当EN端口执行条件存在时，将IN端口指定的字数据左移N位后，输出到OUT端口指定的字单元。

SRD：双字右移移位指令。当EN端口执行条件存在时，将IN端口指定的双字数据右移N位后，输出到OUT端口指定的双字单元。

SLD：双字左移移位指令。当 EN端口执行条件存在时，将 IN端口指定的双字数据左移N位后，输出到OUT端口指定的双字单元。

（3）指令应用。

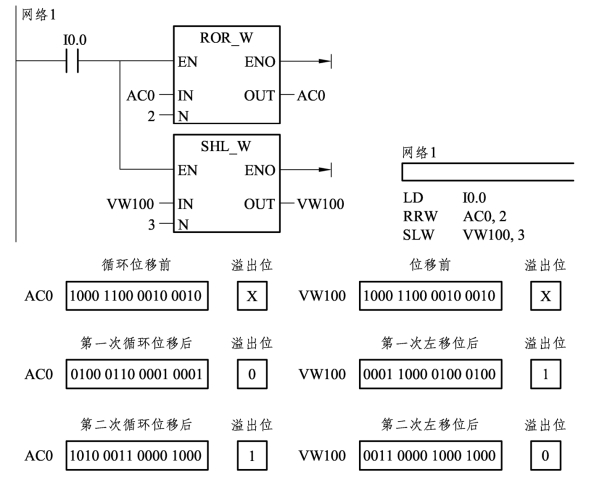

传送指令应用如图4-44所示。

图4-44　传送指令应用

（4）指令说明。

① 以上6条指令均为无符号操作。

② 移位指令对每个移出位补0。字节移位指令：如果移位数目（N）大于或等于8，则数值最多被移位8次；字移位指令：如果移位数目（N）大于或等于16，则数值最多被移位16次；双字移位指令：如果移位数目（N）大于或等于32，则数值最多被移位32次。(www.daowen.com)

2.RRB、RLB、RRW、RLW、RRD和RLD指令

（1）指令格式。

STL： RRB OUT，N RLB OUT，N RRW OUT，N

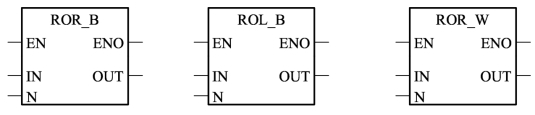

LAD：

STL： RLW OUT，N RRD OUT，N RLD OUT，N

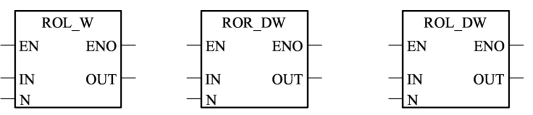

LAD：

（2）指令功能。

RRB：字节循环右移移位指令。当EN端口执行条件存在时，将IN端口指定的字节数据循环右移N位后，输出到OUT端口指定的字节单元。

RLB：字节循环左移移位指令。当EN端口执行条件存在时，将IN端口指定的字节数据循环左移N位后，输出到OUT端口指定的字节单元。

RRW：字循环右移位指令。当EN端口执行条件存在时，将IN端口指定的字数据循环右移N位后，输出到OUT端口指定的字单元。

RLW：字循环左移位指令。当EN端口执行条件存在时，将IN端口指定的字数据循环左移N位后，输出到OUT端口指定的字单元。

RRD：双字循环右移移位指令。当EN端口执行条件存在时，将IN端口指定的双字数据循环右移N位后，输出到OUT端口指定的双字单元。

RLD：双字循环左移移位指令。当EN端口执行条件存在时，将IN端口指定的双字数据循环左移N位后，输出到OUT端口指定的双字单元。

（3）指令应用（见图4-44）

（4）指令说明。

① 以上6条指令均为无符号操作。

② 对于字节循环移位指令，如果移位数目（N）大于或等于8，执行循环之前先对位数（N）进行模数8操作，从而使位数在0～7；对于字循环移位指令，如果移动位数（N）大于或等于16，在循环执行之前的移动位数（N）上执行模数16操作。从而使移动位数在0～15；

对于双字循环移位指令，如果移位数目（N）大于或等于32，执行循环之前在移动位数（N）上执行模数32操作。从而使位数在0～31。

③ 如果取模后移动位数为 0，则不执行循环操作。如果执行循环操作，循环的最后一位数值被复制至溢出位（SM1.1）。

④ 特殊内存位：SM1.0当需要循环的数值是零时，设置为零位；而SM1.1为溢出标志位，即循环出的最后一个位。
