传送指令是单个数据或多个连续数据从源地址传送到目的地址，主要用于 PLC内部数据传送。数据传送指令分为单数据传送指令和块数据传送指令。

（1）单数据传送指令——次传送一个字节、字、双字或实数。

（2）块数据指令——将一个由N个字节组成的数据块按字节、字或双字方式进行传送。

1.MOVB、MOVW、MOVD和MOVR指令

（1）指令格式。

STL：MOVB IN，OUT MOVW IN，OUT MOVD IN，OUT MOVR IN，OUT

LAD：

（2）指令功能。

① MOVB：字节传送指令。将输入字节（IN）移至输出字节（OUT），不改变原来的数值。

② MOVW：字传送指令。将输入字（IN）移至输出字（OUT），不改变原来的数值。

③ MOVD：双字传送指令。将输入字（IN）移至输出双字（OUT），不改变原来的数值。

④ MOVR：实数传送指令。将32位、实数输入双字（IN）移至输出双字（OUT），不改变原来的数值。

（3）指令应用（见图4-42）。

(www.daowen.com)

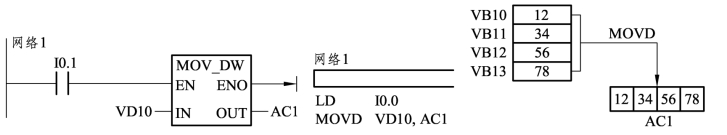

图4-42　传送指令应用

当I0.0闭合时，将VD10中的数据传送到AC1中。

2.BMB、BMW和BMD指令

（1）指令格式。

STL：BMB IN，OUT，N BMW IN，OUT，N BMD IN，OUT，N

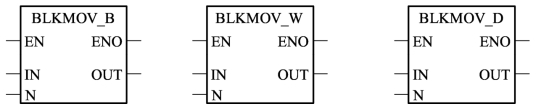

LAD：

（2）指令功能。

BMB：字节块传送指令。指令将字节数目（N）从输入地址（IN）移至输出地址（OUT）。N的取值为1～255。

BMW：字块传送指令。指令将字数目（N）从输入地址（IN）移至输出地址（OUT）。N的取值为1～255。

BMD：双字块传送指令。指令将双字数目（N）从输入地址（IN）移至输出地址（OUT）。N的取值为1～255。

（3）指令应用（见图4-43）。

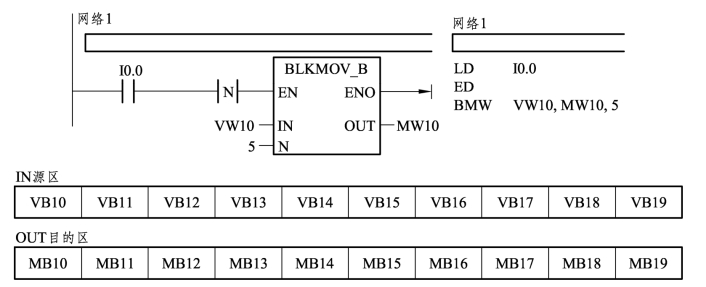

图4-43　块传送指令应用

由于负跳变指令的作用，当I0.0闭合到断开的第一个扫描周期时，BMW指令执行，将以VW10开始的5个字传送到以MW10开始的存储单元中。
