1.基本数据类型

S7-200 PLC的指令参数所用的基本数据类型如下：

1位：布尔型（BOOL）。

8位：字节型（BYTE）。

16位：无符号整数型（WORD）。

16位：有符号整数型（INT）。

32位：无符号双字整数型（DWORD）。

32位：有符号双字整数型（DINT）。

32位：实数型（REAL）。

2.数据类型检查

PLC对数据类型的检查有助于避免常见的编程错误。数据类型检査分为三级：完全数据类型检查、简单数据类型检査和无数据类型检查。(www.daowen.com)

（1）完全数据类型检查：在该方式下，参数的数据类型必须同符号或变量数据类型匹配，每个有效参数只有一个数据类型（多重指令除外）。例如，“SRW”（右移字）指令的输入（IN）参数的数据类型是“WORD”。只有分配“WORD”型的变量，才能编译成功。当设定为完全数据类型检査时，给“WORD”型指令分配整型（INT）变量是无效的，如表3-2所示。

表3-2　完全数据类型检查

（2）简单的数据类型检查：在该方式下，当给一个符号或变量一个数据类型时，也自动配了和所选定数据类型相匹配的所有数据类型。例如，选择“DINT”作为数据类型，局部变量也自动分配“DWORD”数据类型，因为两者都是32位的数据类型。虽然“REAL”也是32位数据类型，但是它不是自动分配的。由于“REAL”数据类型没有等价的数据类型，它总是单独定义的。简单数据类型检查只在SIAMTIC方式下使用局部变量时执行，如表3-3所示。

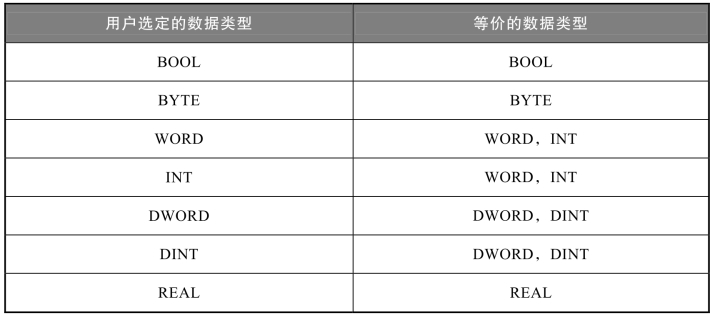

表3-3　简单数据类型检查

（3）无数据类型检查：无数据类型检查方式只在SIMATIC全局变量没有可选的数据类型时使用。在该方式下，所有相同大小的数据类型自动分配给符号。例如，一个符号分配在地址VD100处，表3-4所示为STEP 7-Micro/WIN 32自动为该符号分配了数据类型。数据大小决定了 SIMATIC全局符号的数据类型。

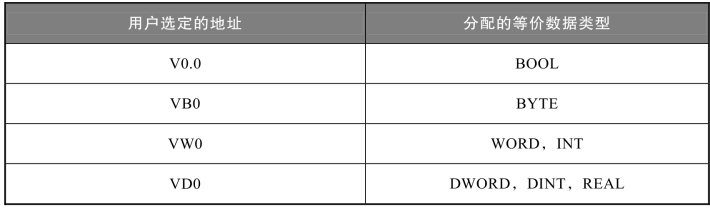

表3-4　无数据类型检查

S7-200 PLC的SIMATIC指令集不支持完全数据类型检查。使用局部变量时，执行简单数据类型检查；使用全局变量时，指令操作数为地址而不是可选的数据类型，执行无数据类型检查。
