在电动机运行中，如果电源电压因某种原因消失，那么在电源电压恢复时，如果电动机自行启动，将可能使生产设备损坏，还可能造成人身事故。而对供电系统的电网，由于多台电动机同时自行启动，会引起供电系统不允许的过电流和瞬间网络电压降。因此，当供电电压消失时，必须立即切断电源，实现零电压保护。这种防止电网失电后恢复供电时电动机自行启动的保护叫作零压保护。

当电动机正常运行时，由于外部原因使电源电压过分降低将引起一些电器释放，造成控制线路工作不正常，甚至产生事故。电网电压过低，如果电动机负载不变，电动机的转速将下降，甚至停转。此时，电动机将出现很大的电流，引起电动机发热，严重时甚至会烧坏电动机。因此当电源电压降到一定值时，应通过保护装置自动切断电源而使电动机自动停车，这就是欠压保护.

常用的零电压与欠电压保护装置有按钮与接触器、欠电压继电器或设置专门的零电压继电器。

在电力拖动系统中，根据电动机不同的工作情况，可对各台电动机设置相应的一种保护或几种不同的保护措施，以提高电动机运行的安全性和可靠性。

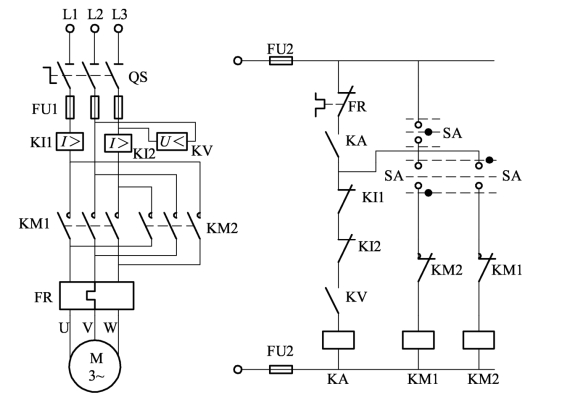

图 2-44所示是电气控制线路常用保护环节的几种表现，当然有时并不一定全都需要这些保护环节，但短路保护、过载保护、零电压保护一般是不可缺少的。

图中各电器元件所起的保护作用分别是：

短路保护——熔断器FU1和FU2；

过载保护——热继电器FR；

过电流保护——过电流继电器KI1、KI2；

零压保护——中间继电器KA；

欠电压保护——欠电压继电器KV；

连锁保护——通过KM1和KM2互锁触点实现。

图2-44　电器控制线路常用保护环节

复习思考题

一、填空题

1.________________________是熟练分析电气控制线路工作原理的关键。

2.电气控制系统图主要有_____________、____________、___________三种。

3.电气控制电路一般分为_______和________。

4.电气控制线路安装接线图，是为了安装________和________进行配线或检修电器故障服务的。

5.电动机的启动分为________和________两种方法。

6.能耗制动时制动转矩的大小，与通入定子绕组的________的大小有关。

二、简答题

1.在阅读电气安装接线图时，应该注意哪些问题？

2.电气联锁有哪几种？

3.电路所具有的保护环节有哪些？(www.daowen.com)

4.一般容量大于10 kW的三相笼型异步电动机是否可以采用直接启动？可根据哪个的经验公式来判定？请标出公式中的量。

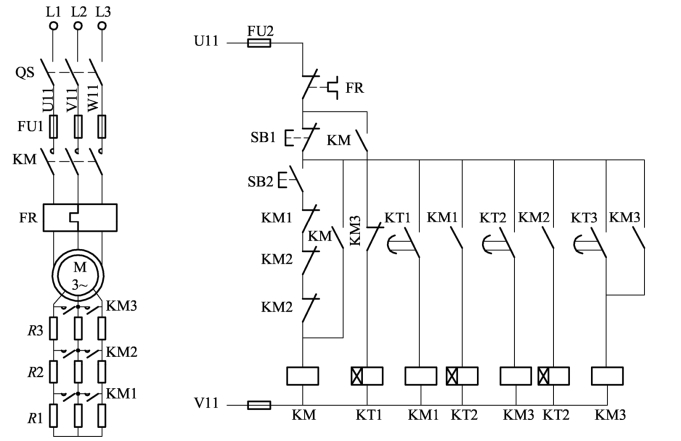

5.简述图2-45中，时间继电器控制绕线式异步电动机启动控制情况。

图2-45　时间继电器控制绕线式异步电动机启动电路

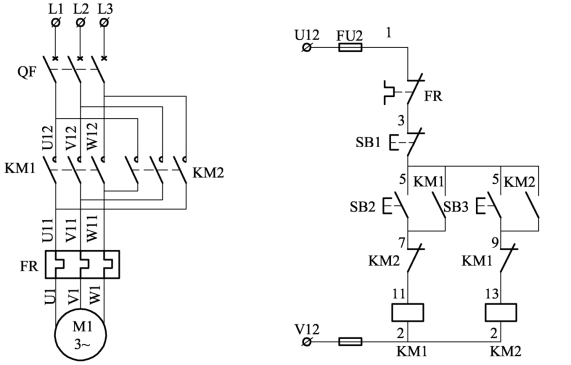

6.简述图2-46中，具有互锁的电动机正、反转控制电路原理。

图2-46　具有互锁的电动机正、反转电路

7.什么是多地控制电路？举例说明。

8.什么是串联联锁？

9.什么是顺序启停控制电路？举例说明。

10.简述单相连续运行直接启动控制电路的原理。

11.什么是电动机的降压启动？降压启动有什么优势？

12.简述自动Y-△降压启动控制线路与工作原理。

13.简述接触器控制双速电动机的控制线路与工作原理。

14.在图2-47中标注下列控制功能：① 点动，② 长动，③ 启动后无法关断，④ 按下按钮接触器就抖动，⑤ 按下按钮电源断路，⑥ 线圈不能接通。

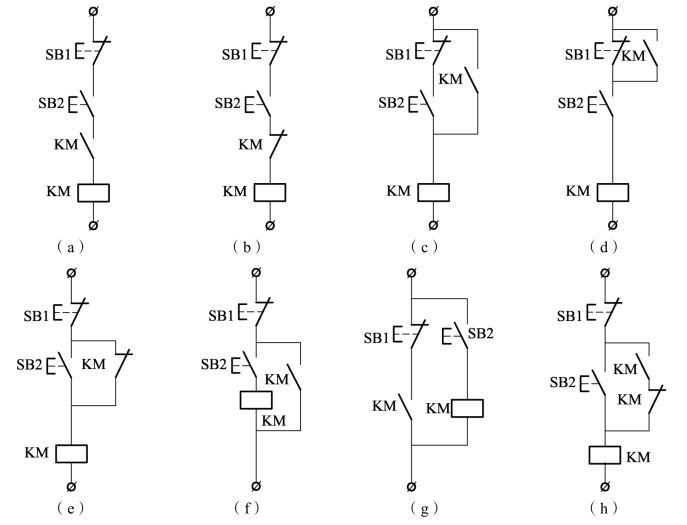

图2-47　控制电路（一）

15.分析图2-48中的各控制电路，并按正常操作时出现的问题加以改进。

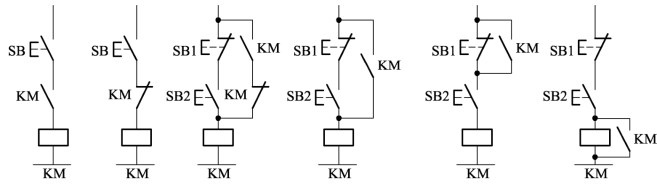

图2-48　控制电路（二）

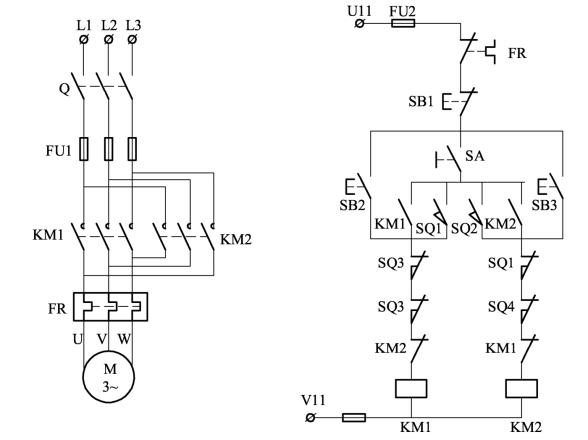

16.图2-49中电动机有几种工作状态？各按钮、开关、触电的作用是什么？

图2-49　电动机控制电路

17.画出异步电动机作Y-△启动控制线路。

18.作两台三相交流异步电动机的顺序控制线路，要求电动机M1和M2可以分别启动，M2停止后，M1才能停止。
