笼型异步电动机往往采用两种方法来改变绕组的磁极对数；一是改变定子绕组的连接方法，二是在定子上设置具有不同极对数的两套互相独立的绕组。有时候同一台电动机为了获得更多的速度等级（如三个以上的速度等级），可同时采用上述的两种方法。在变极调速中广泛使用的是双速异步电动机。

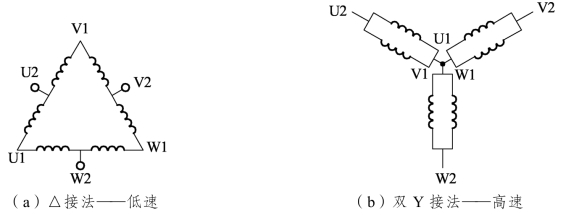

图2-28为4/2极的双速异步电动机定子绕组接线示意图。其中图2-28（a）为电动机的三相定子绕组接成△连接，三个电源线连接在接线端U1、V1、W1；每根绕组的中点接出的接线端U2、V2、W2悬空，每相绕组的线圈分成两段，此时电动机磁极为4极，同步转速1 500 r/min，为低速工作。

若把电动机绕组接线端 U1、V1、W1连在一起，三相交流电源分别接到 U2、V2、W2的 3根接线端上，则原来定子绕组的△接线变为双 Y接线。此时，每相绕组中的两个线圈相互并联，电动机绕组为双Y连接，电动机磁极为2极，如图2-28（b）所示。此时同步转速为3 000 r/min，电动机以高速工作。

图2-28　双速电动机定子绕组接线图

双速电动机的控制线路有多种，下面介绍3种常用的控制线路。

1.接触器控制双速电动机控制线路

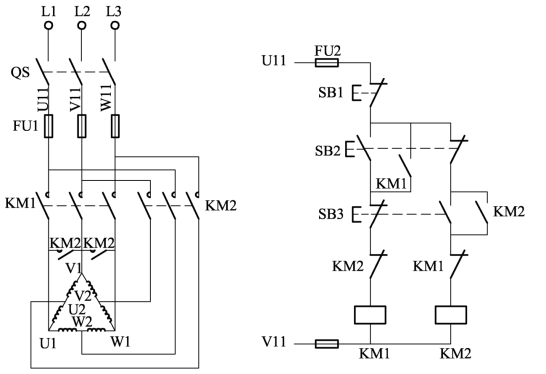

用按钮和接触器控制双速电动机的控制线路如图2-29所示。工作原理如下：

图2-29　接触器控制双速电动机控制线路

先合上电源开关QS，按下低速启动按钮SB2，SB2常闭触点先断开，对高速继电器KM2联锁，SB2常闭触点后闭合，低速继电器KM1线圈通电，KM1自锁触点闭合，主触点闭合，联锁触点断开，电动机定子绕组接成△，电动机低速运行。

若需换为高速运转，可按下高速启动按钮 SB3，SB3常闭触点先断开，低速继电器KM1线圈断电，KM1自锁触点断开，主触点断开，联锁触点闭合，同时SB3常闭触点后闭合，高速继电器KM2线圈通电，KM2自锁触点闭合，联锁触点断开，主触点闭合，电动机接成双Y高速运行。(www.daowen.com)

2.时间继电器控制双速电动机自动加速的控制线路

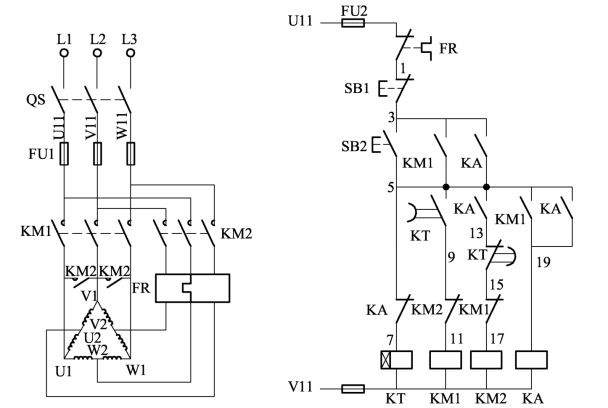

有时为了减小高速启动时的能耗，启动时电机先以△连接启动，然后自动地转为双Y运行，这个过程可以用时间继电器控制，如图2-30所示。工作原理如下：

先合上电源开关QS，按下SB2，KT线圈通电，KT常闭触点（13-15）瞬时断开，常开触点（5-9）瞬时闭合，KM1线圈通电，KM1触点（3-5）闭合自锁，主触点闭合，电动机接成△低速启动。KM1触点（5-19）闭合，KA线圈通电，KA（5-19）闭合自锁，KA（3-5）闭合自锁，KA（5-13）闭合，KA（5-7）断开，使得KT线圈断电，KT（13-15）延时闭合，KT（5-9）延时断开，KM1线圈断电，KM1（3-5）断开，KM1（5-19）断开，KM1主触点断开，KM1（15-17）闭合，KM2线圈通电，KM2（9-11）断开，KM2主触点闭合，电动机便自动地从△接线的低速运转改变成双Y高速运转。

图2-30　双速电动机自动加速控制线路

3.时间继电器自动控制双速电动机的控制电路

时间继电器自动控制双速电动机的控制电路如图2-31所示。

图2-31中SA是具有三个位置的转换开关。该线路的工作原理如下：

图2-31　时间继电器控制双速电动机的控制电路

当开关SA扳到中间位置时，电动机处于停止。如把SA扳到标有“低速”的位置时，接触器 KM1线圈通电动作。电动机定子绕组的三个出线端 U1、V1、W1与电源相连接，电动机定子绕组连接成△，以低速运行。

如把SA扳到标有“高速”的位置时，时间继电器线圈首先通电动作，它的常开瞬动触头KT瞬时闭合，解除其KM1线圈获电动作，使电动机定子绕组连接成△，首先以低速启动。经过一定的延时，时间继电器KT的常闭触头延时断开，接触器KM1线圈断电释放，时间继电器KT的延时常开触头延时闭合，接触器KM2线圈得电动作，紧接着解除其KM3线圈得电动作，使电动机定子绕组联成双Y，以高速运转。
